1. Allgemein

Dantherm`s Wärmerückgewinnungsanlage vom Typ VentR/C, ist eine komplette Ventilationsanlage mit
frequenzgesteuertem Rotorwechslers bzw. Plattenwärmetauscher mit By-Pass, frequenz-gesteuerten
Druckkammerventilatoren, Zu- und Abluftfiltern und einer komplet integrierten elektronischen Steuerung.
Als Zubehör können unter anderem Warmwasser – oder elektrische Nachheizflächen, Jalousie-klappen,
Dachabdeckung zur Aussenaufstellung usw. geliefert werden

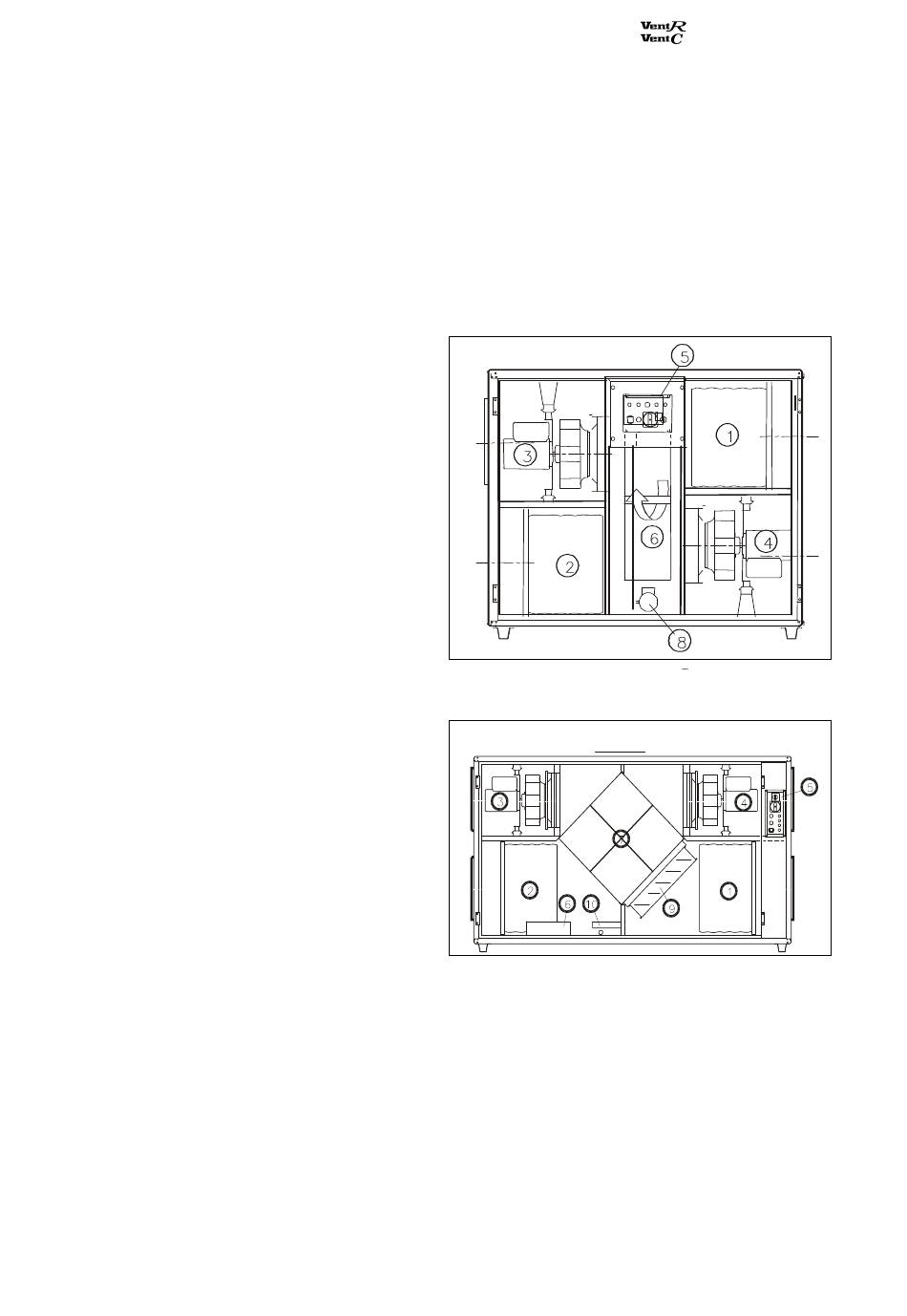

1.1 Geräteaufbau
Vent R (Pos. links):
1. Frischluft Filter F7
2. Abluft Filter F5
3. Zuluftventilator
4. Abluftventilator
5. Schaltschrank und STXC2 Platine
6. Rotortauscher
8. Motor für Rotortauscher
Vent C 2/4 (Pos. links):
1. Frischluft Filter F7
2. Abluft Filter F5
3. Zuluftventilator
4. Abluftventilator
5. Schaltschrank
6. STXC2 Platine
7. Kreuzstromwärmetauscher
9. By Pass
10. Tropfenwanne mit Ablauf
