- Seite 1 TECHNISCHE INFORMATIONEN HCC 2 Wohnraumlüftung für Wand- und Deckenmontage...
- Seite 2 - 2 -...
-
Seite 3: Hcc 2 Wohnraumlüftung
HCC 2 Wohnraumlüftung ALLGEMEINE BESCHREIBUNG STEUERUNG TECHNISCHE DATEN ZUBEHÖR Änderungen und Druckfehler vorbehalten. März 2016. -
Seite 4: Wesentliche Merkmale

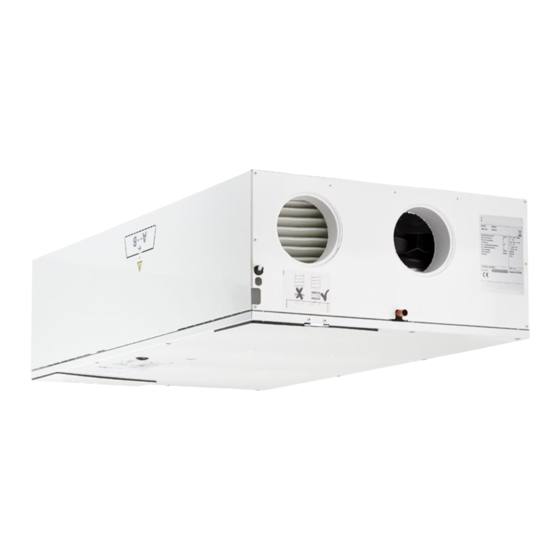

ALLGEMEINE BESCHREIBUNG ALLGEMEINE BESCHREIBUNG Die Wohnraumlüftung HCC 2 ist hauptsächlich dafür ausgelegt, in Neubauten oder zur Nachrüstung in Gebäuden mit mehreren Wohnungen eingebaut zu werden. Die Außenabmessungen und die Konstruktion ermöglichen einen einfachen Einbau in abgehängte Decken oder an der Wand, blickgeschützt in einem Kasten. -
Seite 5: Einbauteile
Isolierung und gute Luftdichtigkeit. Die Stärke der Isolierung ermöglicht es, das Gerät in Räumen mit Temperaturen bis zu 12 °C einzubauen. Einbauteile Die mitgelieferte Einbauhalterung sorgt für gefahrlose Installation und eignet sich für HCC 2 an der Wand Wand- oder Deckeneinbau. Die Einbauhalterung: ▶... - Seite 6 ALLGEMEINE BESCHREIBUNG Filter Die Wohnraumlüftung HCC 2 verwendet standardmäßig Kompaktfilter vom Typ 50 mm G4 sowohl für die Zuluft als auch für die Abluft. Das deckt die meisten Luft- reinigungserfordernisse ab. Der Vorteil von Kompaktfiltern ist die erheblich größere Filteroberfläche im Vergleich zu Faserfiltern und kleinen Beutelfiltern. Der Filter funktioniert deshalb länger und muss unter normalen Arbeitsbedingungen höchstens...
-
Seite 7: Eingebaute Steuerung
Dadurch können eventuell erforderliche Reparaturen schnell und effizient vorgenom- men werden. Da die Wohnraumlüftung HCC 2 für versteckten Einbau konzipiert wurde, wird das Grundgerät ohne Bedienpaneel für die Benutzersteuerung geliefert. Im Kapitel „Zube- hör“ finden Sie alles zu dem verfügbaren Zubehör. -
Seite 8: Kalibrierung
Gerät für die Arbeitsumgebung kalibriert werden. Die Messung der Luftmengen erfolgt über Luftdruckanschlüsse. Die passenden Erstein- stellungen werden mit dem PC-Tool von Dantherm vorgenommen, indem man das Lüftungsgerät via USB mit dem Rechner verbindet, auf dem das PC-Tool läuft. An der vorderen Abdeckung befindet sich eine Luftleistungskurve. Sie zeigt den Druck und die Luftmengen, die der Installateur zur Ermittlung der richtigen Ventilatordreh- zahlen verwenden muss. -
Seite 9: Steuerungsstrategien
Mit Ausnahme des Wechsels der Luftfilter und der Reinigung des Geräts von außen muss jeder darüber hinausgehende Service von dafür qualifizierten Personen durch- geführt werden. Techniker von Dantherm und Partner von Dantherm können jedes Problem lösen, das am Gerät auftreten könnte. - Seite 10 TECHNISCHE DATEN TECHNISCHE DATEN Spezifikation HCC 2 Max. Luftmenge m3/h SEV-Klasse; Klimatyp „durchschnittlich“ SEV-Klasse; Klimatyp „durchschnittlich“ Betriebsbereich DIBt m3/h 70 bis 140 Betriebsbereich Passivhaus m3/h 70 bis 140 Wirkungsgrad DIBt 93,8 Wirkungsgrad Passivhaus Wirkungsgrad EN 13141-7 94,1 Geräuschentwicklung des Schranks (Passivhaus) 140 m3/h bei 100 Pa, Lw(A) dB(A) Geräuschentwicklung der Kanäle (Passivhaus) 140 m3/h bei 100 Pa Zuluft/Abluft,...
- Seite 11 TECHNISCHE DATEN Gehäuseabmessungen 1182 1122 274,8 99,6 99,6 Kanalanschlüsse Abbildung der Kanalanschlüsse bei Ventilatordrehrichtung Modus A: T1 Außenluft T4 Fortluft T3 Abluft T2 Zuluft Abbildung der Kanalanschlüsse bei Ventilatordrehrichtung Modus B: T3 Abluft T2 Zuluft T1 Außenluft T4 Fortluft - 11 -...
- Seite 12 TECHNISCHE DATEN Kapazität und SFP RPM 2900 RPM 2900 RPM 2500 RPM 2500 RPM 2200 RPM 2200 RPM 2000 RPM 2000 RPM 1800 RPM 1800 RPM 1600 RPM 1600 RPM 1400 RPM 1400 SFP 0,45/1620 SFP 0,45 W/m3/h SFP 0,39/1400 SFP 0,39 W/m3/h RPM 1100 RPM 1100...
-
Seite 13: Fernbedienung
Die Fernbedienung ist mit einem akustischen Alarm ausgestattet, der erklingt, Fernbedienung wenn die Filter untersucht oder ersetzt werden müssen. Das stellt die korrekte Wartung der HCC 2 sogar im bedarfsgesteuerten Modus sicher und auch, wenn man die Fernbedienung nicht ständig im Auge behält. Der Nutzer hat folgende Einstellmöglichkeiten: ▶... - Seite 14 Fernsteuerung angeschlossen ist, wird der VOC-Pegel im Display mit einem dreistufigen Piktogramm angezeigt. Digitalstecker (25 Stck. in Tüte) Dieser Stecker wird an die Steuerung des HCC 2 Gerätes angeschlossen. Von dort können folgende Funktionen vorgenommen werden: ▶ Ventilatorstufe 0, 1, 2, 3, 4 ▶...
- Seite 15 Sonderzubehör angeschlossen, Nutzereinstellungen angepasst und eventuelle Alärme zurückgesetzt, werden kann. Das Dantherm PC-Tool hat ebenfalls eine Nutzerebene, mit dem der Nutzer die verschiedenen Einstellungen ablesen und justieren kann, wie z.B. Wochenprogramm, Soll-Werte, Alarme und historische Daten über Temperaturen und Luftqualität.
-
Seite 16: Info Zur Dantherm Group
INFO ZUR DANTHERM GROUP Control your climate Die Dantherm Group gehört zu den führenden Anbietern von Produkten und Lösungen im Bereich Klimatechnik. Die Unternehmen der Dantherm Group verfügen über mehr als 60 Jahre Erfahrung in der Entwicklung und Fertigung hochwertiger und energieeffizienter Produkte in den Marktbereichen Heizung, Kühlung, Trocknung und...
