Installations- und Wartungsanleitung
Version 2.3

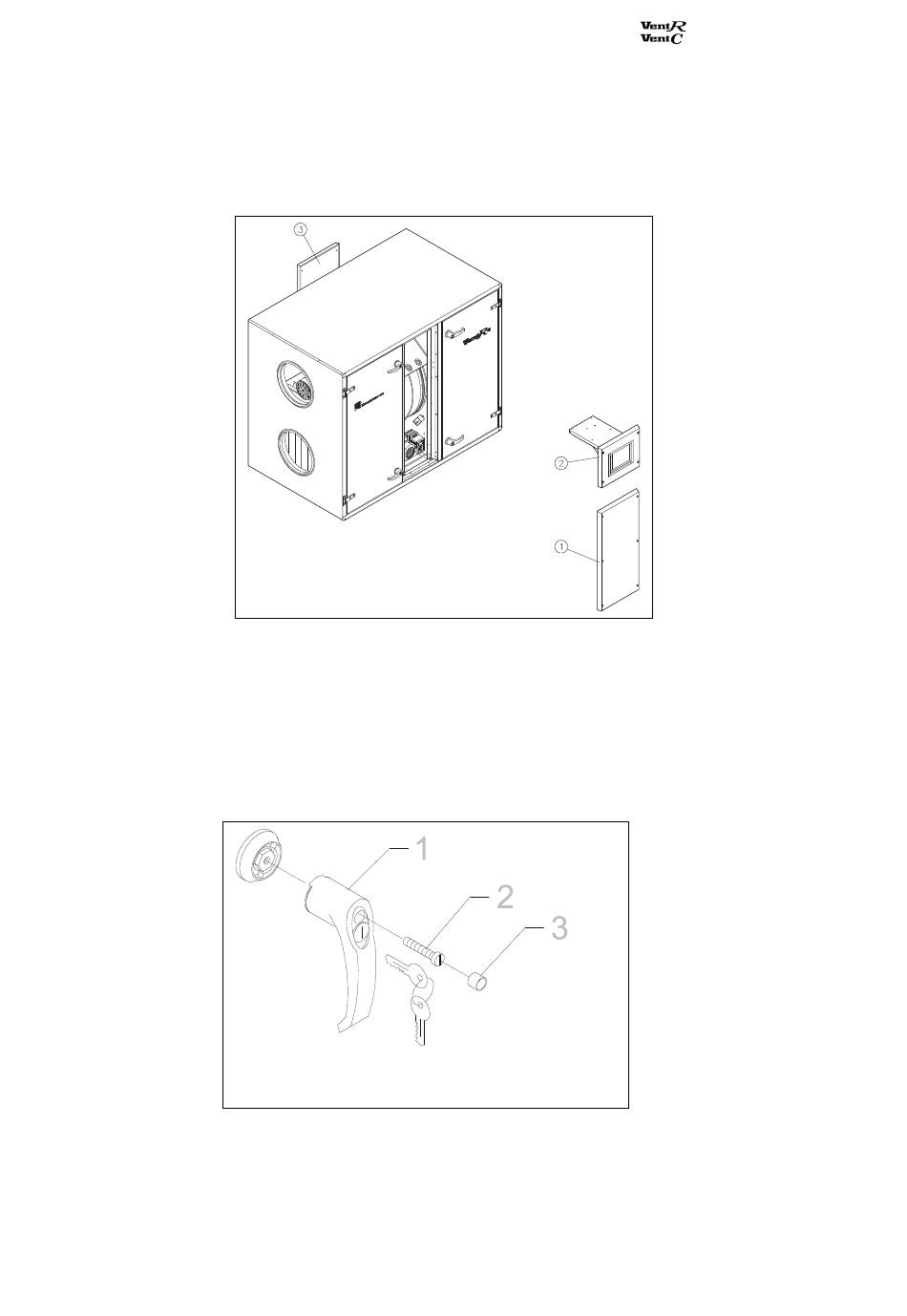

3.3 Eintransport des Vent R 4
Sollte das Vent R 4 durch eine Tür transportiert werden, so ist es möglich die vordere (1+2) und hintere
Deckplatte (3) über dem Rotortauscher abzuschrauben, um eine Breite von 890 mm zu erhalten.
3.4 Montage der Türgriffe
Die Handgriffe für die Türen befinden sich aus Transportgründen lose im Gerät. Es wird jeweils ein Griff
mit und ein Griff ohne Schloss pro Tür montiert. Zur Montage ist der Griff (1) auf das Schloss der Tür zu
setzen und mit der mitgelieferten Schraube (2) festzuschrauben. Abschliessend wird der Plastikpropfen (3)
in den Türgriff gedrückt.
8 von 27
