- Seite 1 HRC 3 Bedienungsanleitung Rev. 1.1...
- Seite 2 Der tages forbehold for trykfejl og ændringer Dantherm can accept no responsibility for possible errors and changes Irrtümer und Änderungen vorbehalten Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ....................1 Allgemeine Beschreibung ..................2 Installation ......................3 Displayanzeige ....................4 Benutzermenü ..................... 5 Betriebsdaten (ohne Zubehör) ................10 Betriebsdaten (mit Zubehör) ................13 Installateurmenü/Installateur-Modus ..............15 Anhang ......................21 Contact Dantherm....................22... -
Seite 4: Allgemeine Beschreibung

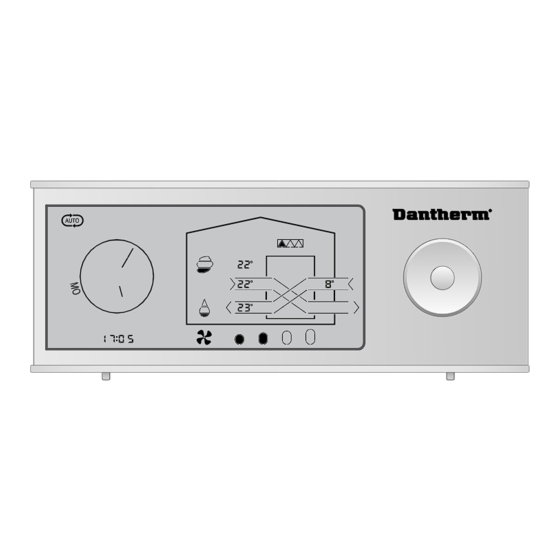

Allgemeine Beschreibung Einführung Diese Fernbedienung wurde speziell für den anspruchsvollen Wohnunseigentümer ent- worfen, dem das Raumklima und das Wohlbefinden seiner Bewohner besonders am Her- zen liegen. Die Fernbedienung ist drahtlos mit der Bedienungseinheit des Lüftungsgeräts verbun- den, wobei die Reichweite bis zu 30 Meter durch Wände und leichte Deckenkonstruktio- nen hindurch beträgt. -
Seite 5: Installation
Installation Synchronisierung Damit die Fernbedienung mit dem Lüftungsgerät kommunizieren kann, müssen diese synchronisiert werden. Zur Herstellung einer Verbindung zwischen Fernbedienung und Lüftungsgerät die Bedienungsanleitung befolgen: (Die Verbindung wird zwischen Bedie- nungseinheit und Fernbedienung hergestellt.) Stufe Vorgehensweise Stromversorgung für das Lüftungsgerät unterbrechen. Batteriefach an der Rückseite der Fernbedienung öffnen und die mitgeliefer- ten Batterien (2 x AAA) einlegen. -
Seite 6: Displayanzeige
Displayanzeige Display BETRIEBSARTEN BETRIEBSDATEN Übersicht INFO-ZEILE UHRZEIT/ NAVIGATIONSTASTE VENTILATORSTUFE WOCHENTAG Display Beschrei- Untenstehende Übersicht bietet eine kurze Beschreibung der verschiedenen Symbole bung und Tasten der Fernbedienung. Die Energiesparfunktion der Fernbedienung schaltet das Display im Zeitraum von 23 - 07 Uhr aus, wird bei Betätigung einer Taste aber wieder beleuchtet. Display Funktion Felder... -
Seite 7: Benutzermenü
Benutzermenü Benutzermenüs Das BENUTZERMENÜ enthält folgende Betriebsarten und Betriebsdaten: Nachheizung Wochen Pro- Manueller Urlaubsmo- Nacht- Verbleibende Automatik gram Einstel- Sollwert Uhrzeit ein- Lüfter Stufe absenkung filterlebens- lung Lesen stellen Betrieb no (1-4) ein / aus ein/aus dauer (1-11) (optional) Nachheizung Filter- Sollwert Ak- weschelinter-... - Seite 8 Betriebsart Mit der Fernbedienung kann eine Betriebsart ausgewählt oder geändert werden, so dass die Steuerung der Lüftung dem jeweiligen Bedarf angepasst werden kann. Symbol Beschreibung Bedarfssteuerung Im AUTOMATIK-Betrieb wechselt das Lüftungsgerät automatisch zwischen Ventilatorstufe 1 - 3, sodass der Luftaustausch stets dem aktuellen Luft- austauschbedarf in der Wohnung entspricht.
- Seite 9 Benutzermenü, fortgesetzt Nachtabsenkung: Bei aktivierter Nachtabsenkung läuft das Lüftungsgerät auf Ventilatorstufe 1. Diese Funktion kann im Automatikbetrieb, manuellen Betrieb und im Betrieb mit der Wochenschaltuhr aktiviert werden. Den Zeitraum für die Nachtabsenkung wie folgt einstellen: Vorgehensweise Bei aktivierter Nachtabsenkung (Symbol blinkt) die Nach-UNTEN- Taste drücken, woraufhin in der Infozeile (blinkt) der Startzeitpunkt angezeigt wird.
- Seite 10 Sollwerte für die Nachheizung wie folgt einstellen: Stufe Vorgehensweise Durch Betätigung der CENTER-Taste die Menüzeile aktivieren. Mit der RECHTS-Taste zum Nachheiz-Symbol gehen. Das Nachheizsymbol blinkt langsam (30/Min), gleichzeitig werden unter T2, T3 und T5 weiterhin die Ist-Werte der Temperaturen in der Lüftungsanlage angezeigt. Durch Betätigung der CENTER-Taste das Menü...
- Seite 11 Kamin- Kaminfunktion: funktion Mit der Kaminfunktion wird im Wohngebäude ein Überdruck erzeugt, da- mit in einem Kamin/Ofen unbedenklich Feuer gemacht werden kann. Der Überdruck wird dadurch erzeugt, dass Abluft nur 50% abgesaugt wird und weiterhin auf Ventilatorstufe 3 Zuluft eingeblasen wird. Zum Aktivieren/Abschalten der Funktion die Nach-OBEN-Taste 5 Sekun- den gedrückt halten, woraufhin in der INFOZEILE angezeigt wird = 7...
-
Seite 12: Betriebsdaten (Ohne Zubehör)
Betriebsdaten (ohne Zubehör) Betriebsdaten Auf dem Display werden je nachdem, in welchem Betriebsmodus sich die Anlage befin- (ohne Zubehör) det, verschiedene Betriebsdaten angezeigt. Abhängig davon, ob das Lüftungsgerät mit Wärmerückgewinnung oder im Bypass-Kühl Betrieb läuft, werden unterschiedliche Bilder angezeigt. Wärmerückgewin- (T5) nung/ Bypass- Kühlung... - Seite 13 Betriebsdaten (ohne Zubehör), fortgesetzt Filter: Die schwarzen Dreiecke des Filtersymbols zeigen die noch verbleibende Le- bensdauer des Filters an. Wenn alle drei Dreiecke schwarz ausgefüllt sind, blinkt das Filtersymbol, und das Filter im Lüftungsgerät muss gewechselt werden.Der Filteralarm kann durch Betätigung einer beliebigen Taste auf der Fernbedienung 14 Tage lang ausgesetzt werden.
- Seite 14 Betriebsdaten (ohne Zubehör), fortgesetzt Ventilatorstufe Die vier ovalen Felder vor dem Ventilatorsymbol zeigen an, auf welcher Ventilatorstufe das Lüftungsgerät läuft. Je mehr ovale Symbole schwarz sind, umso höher ist der Luft- austausch im Wohngebäude.
-
Seite 15: Betriebsdaten (Mit Zubehör)
Betriebsdaten (mit Zubehör) Betriebsdaten Auf dem Display werden je nach Betriebsart, in der die Anlage läuft, und je nachdem, (Mit Zubehör) welches Zubehör in Betrieb ist, verschiedene Betriebsdaten angezeigt. Abhängig davon, ob die Anlage im Wärmerückgewinnungsbetrieb oder im Bypass-Kühlbetrieb läuft, wer- den unterschiedliche Bilder angezeigt. - Seite 16 Betriebsdaten (mit Zubehör), fortgesetzt Im AUTOMATIK-Betrieb wird die Anlage gleichzeitig über den VOC, und RH% Sensor gesteuert. VOC/CO Steuerung: Ist ein VOC Sensor (optional) oder CO -Sensor (optional – via HAC angeschlossen) angeschlossen und befindet sich die Anlage im AU- TOMATIK-Betrieb, wird der Luftaustausch nach der Verschmutzung bei dem Sensor geregelt.
-
Seite 17: Installateurmenü/Installateur-Modus
MODUS aktiv ist, läuft die Anlage auf Ventilatorstufe 3. Warnhinweis: Dantherm Air Handling A/S übernimmt keine Haftung für durch nicht fachgerechte Ein- stellung der Anlage verursachte negative Auswirkungen auf den Wärmeverbrauch, das Wohngebäude und das Innenraumklima sowie Schäden am Gebäude/an Gebäudeteilen und persönliche Schäden der Bewohner. - Seite 18 Installateurmenü/Installateur-Modus, fortgesetzt RH% Sollwert Im AUTO-Menü kann für die Bedarfssteuerung der RH%-Sollwert eingestellt werden. Der (optional) RH%-Sollwert gilt für das gewählte AUTOMATIK-Programm. Achtung! Ein zu niedrig eingestellter RH%-Sollwert kann zu Beeinträchtigungen des Wohlbefin- dens der Bewohner führen und ein Austrocknen von bestimmten Materialien im Wohn- gebäude verursachen.
- Seite 19 Installateurmenü/Installateur-Modus, fortgesetzt Vorheizung Falls eine Vorheizung angeschlossen ist, erscheint auf dem Display das Symbol dafür, sobald sie in Betrieb ist. Weiter kann im Installationsmenü der Vorheiz aktivieren / de- aktivieren geändert werden. (Lüftungsanlage-Symbol) Vorheizung aktivieren / deaktivieren (Vorheiz-Symbol) ° °...
- Seite 20 Installateurmenü/Installateur-Modus, fortgesetzt Bypass-Kühlung Im Bypass-Kühl Betrieb werden die Lüftungskanäle parallel durch das Lüftungsgerät Sollwerte laufend angezeigt (keine Wärmerückgewinnung). Ist eine Vor-/Nachkühlung angeschlossen, werden die Symbole angezeigt, sobald sie in Betrieb sind. Im Installationsmenü kann der Sollwert für Bypass-Kühlung an den unten dargestellten Stellen angezeigt/geändert werden.
- Seite 21 Installateurmenü/Installateur-Modus, fortgesetzt Bypass-Kühlung Eventuell im Lüftungskanal integrierte Vor-/Nachkühlflächen werden nach dem gleichen Funktionsprinzip Prinzip und gleichen Sollwert gesteuert wie die eingebaute Bypass-Kühlfunktion. Das bedeutet, Vor-/Nachkühlflächen und Bypass sind immer gleichzeitig in Betrieb. Eventuell eingebaute Nachkühlflächen werden jedoch gemeinsam mit dem "Kälterückgewinnungsbetrieb"...
- Seite 22 Installateurmenü/Installateur-Modus, fortgesetzt Sollwerte Im Folgenden sind die Sollwerte und Werkseinstellungen angeführt: Bezeichnung Werkseinstellung AUTOMATIK Bedarfssteuerung (RH%) Automatische Bypass-Kühlung: Bypass Tmin 15ºC 12 ºC 15 ºC Außentemperatur (T1) Bypass Tmax 21/OF 27 ºC Ablufttemperatur (T3) Nachheizung (Elektrisch/Wasser) Zulufttemperatur (T2) 18 ºC 10/OF 35 ºC Ablufttemperatur (T3)
-
Seite 23: Anhang
Anhang Fehlermeldungen Code Alarm / Fehler Abluftventilator Zuluftventilator Bypass-Klappe Außenlufttemperaturfühler (T1) Zulufttemperaturfühler (T2) Ablufttemperaturfühler (T3) Fortlufttemperatur (T4) Raumlufttemperaturfühler (T5) Luftfeuchtefühler (RH), befindet sich im Abluftkanal des Lüftungsgeräts Außentemperatur < -13 °C Zulufttemperatur < +5 °C Feueralarm, wenn einer der Temperaturfühler eine Temperatur von über 70 °C misst. - Seite 24 Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe...
- Seite 25 Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe...
- Seite 26 Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenende Uhrzeit /Stufe Montag-Freitag Wochenprogramm Uhrzeit /Stufe Wochenprogramm 11 im PC-Tool einstellen. Die Ventilatorgeschwindig- keit kann nach dem Bedarf eingestellt werden (Zubehör) oder fest blei- Wochenende Uhrzeit /Stufe Wochenprogramm 11 im PC-Tool einstellen. Die Ventilatorgeschwindig- keit kann nach dem Bedarf eingestellt werden (Zubehör) oder fest blei-...
-
