Ventilatorene; Rotortauscher Der Ventr Geräte; Kreuzstromwärmetauscher Der Ventc Geräte; Entr - Dantherm Vent R 2 Installations- Und Wartungsanleitung

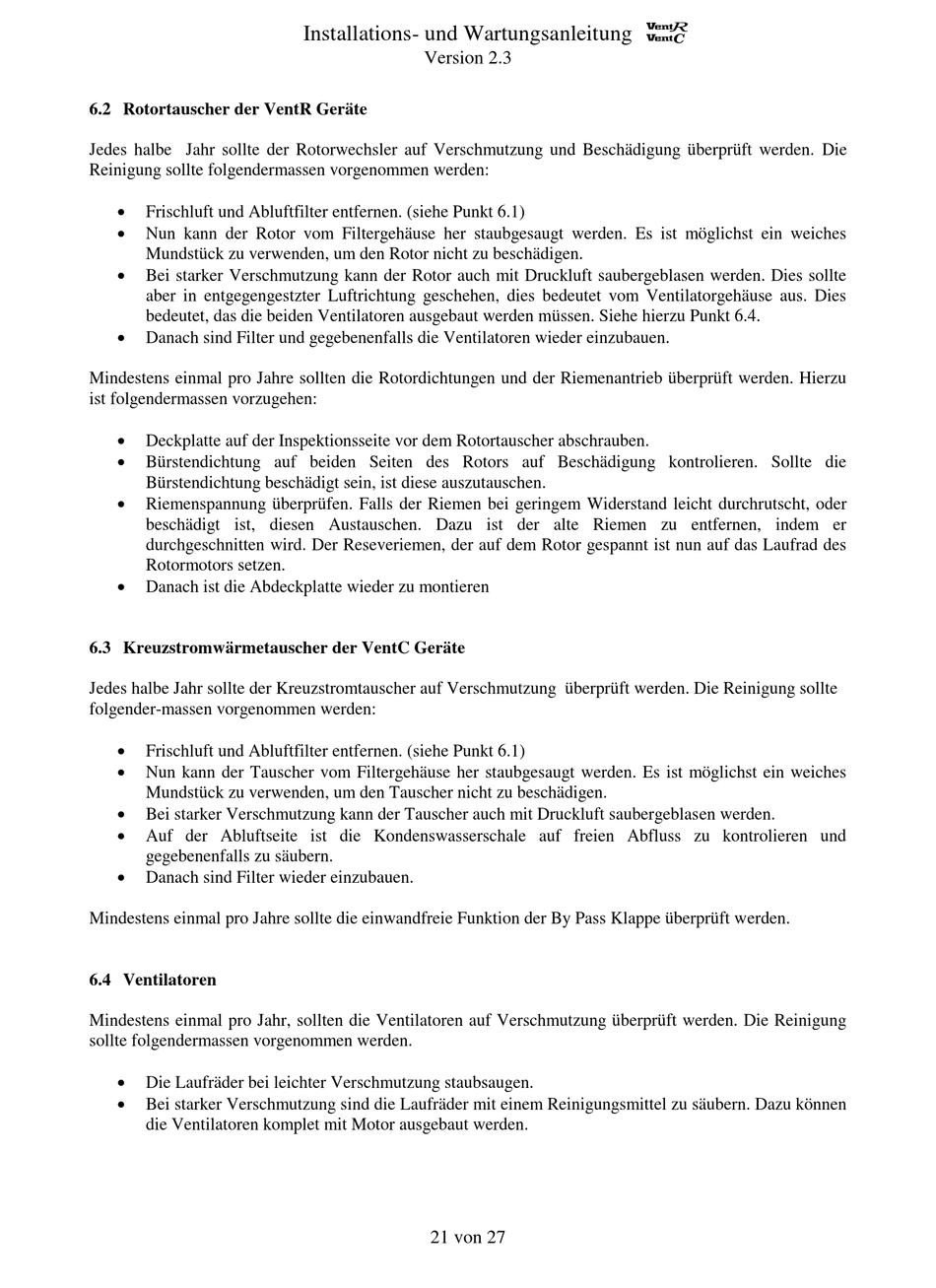

6.2 Rotortauscher der VentR Geräte
Jedes halbe Jahr sollte der Rotorwechsler auf Verschmutzung und Beschädigung überprüft werden. Die
Reinigung sollte folgendermassen vorgenommen werden:

Frischluft und Abluftfilter entfernen. (siehe Punkt 6.1)

Nun kann der Rotor vom Filtergehäuse her staubgesaugt werden. Es ist möglichst ein weiches
Mundstück zu verwenden, um den Rotor nicht zu beschädigen.

Bei starker Verschmutzung kann der Rotor auch mit Druckluft saubergeblasen werden. Dies sollte
aber in entgegengestzter Luftrichtung geschehen, dies bedeutet vom Ventilatorgehäuse aus. Dies
bedeutet, das die beiden Ventilatoren ausgebaut werden müssen. Siehe hierzu Punkt 6.4.

Danach sind Filter und gegebenenfalls die Ventilatoren wieder einzubauen.
Mindestens einmal pro Jahre sollten die Rotordichtungen und der Riemenantrieb überprüft werden. Hierzu
ist folgendermassen vorzugehen:

Deckplatte auf der Inspektionsseite vor dem Rotortauscher abschrauben.

Bürstendichtung auf beiden Seiten des Rotors auf Beschädigung kontrolieren. Sollte die
Bürstendichtung beschädigt sein, ist diese auszutauschen.

Riemenspannung überprüfen. Falls der Riemen bei geringem Widerstand leicht durchrutscht, oder
beschädigt ist, diesen Austauschen. Dazu ist der alte Riemen zu entfernen, indem er
durchgeschnitten wird. Der Reseveriemen, der auf dem Rotor gespannt ist nun auf das Laufrad des
Rotormotors setzen.

Danach ist die Abdeckplatte wieder zu montieren
6.3 Kreuzstromwärmetauscher der VentC Geräte
Jedes halbe Jahr sollte der Kreuzstromtauscher auf Verschmutzung überprüft werden. Die Reinigung sollte
folgender-massen vorgenommen werden:

Frischluft und Abluftfilter entfernen. (siehe Punkt 6.1)

Nun kann der Tauscher vom Filtergehäuse her staubgesaugt werden. Es ist möglichst ein weiches
Mundstück zu verwenden, um den Tauscher nicht zu beschädigen.

Bei starker Verschmutzung kann der Tauscher auch mit Druckluft saubergeblasen werden.

Auf der Abluftseite ist die Kondenswasserschale auf freien Abfluss zu kontrolieren und
gegebenenfalls zu säubern.

Danach sind Filter wieder einzubauen.
Mindestens einmal pro Jahre sollte die einwandfreie Funktion der By Pass Klappe überprüft werden.
6.4 Ventilatoren
Mindestens einmal pro Jahr, sollten die Ventilatoren auf Verschmutzung überprüft werden. Die Reinigung
sollte folgendermassen vorgenommen werden.

Die Laufräder bei leichter Verschmutzung staubsaugen.

Bei starker Verschmutzung sind die Laufräder mit einem Reinigungsmittel zu säubern. Dazu können
die Ventilatoren komplet mit Motor ausgebaut werden.
Installations- und Wartungsanleitung
Version 2.3
21 von 27
