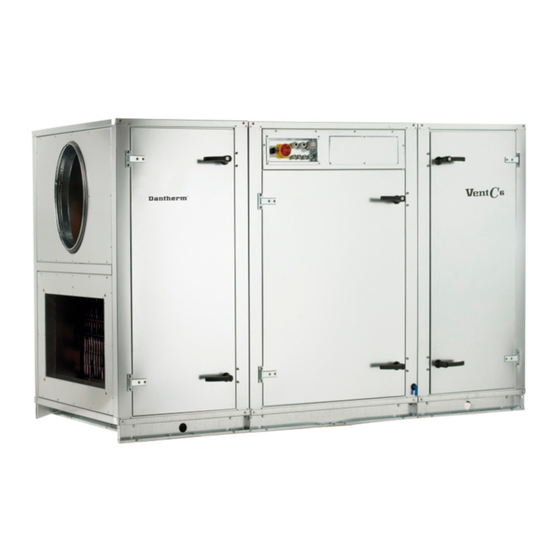

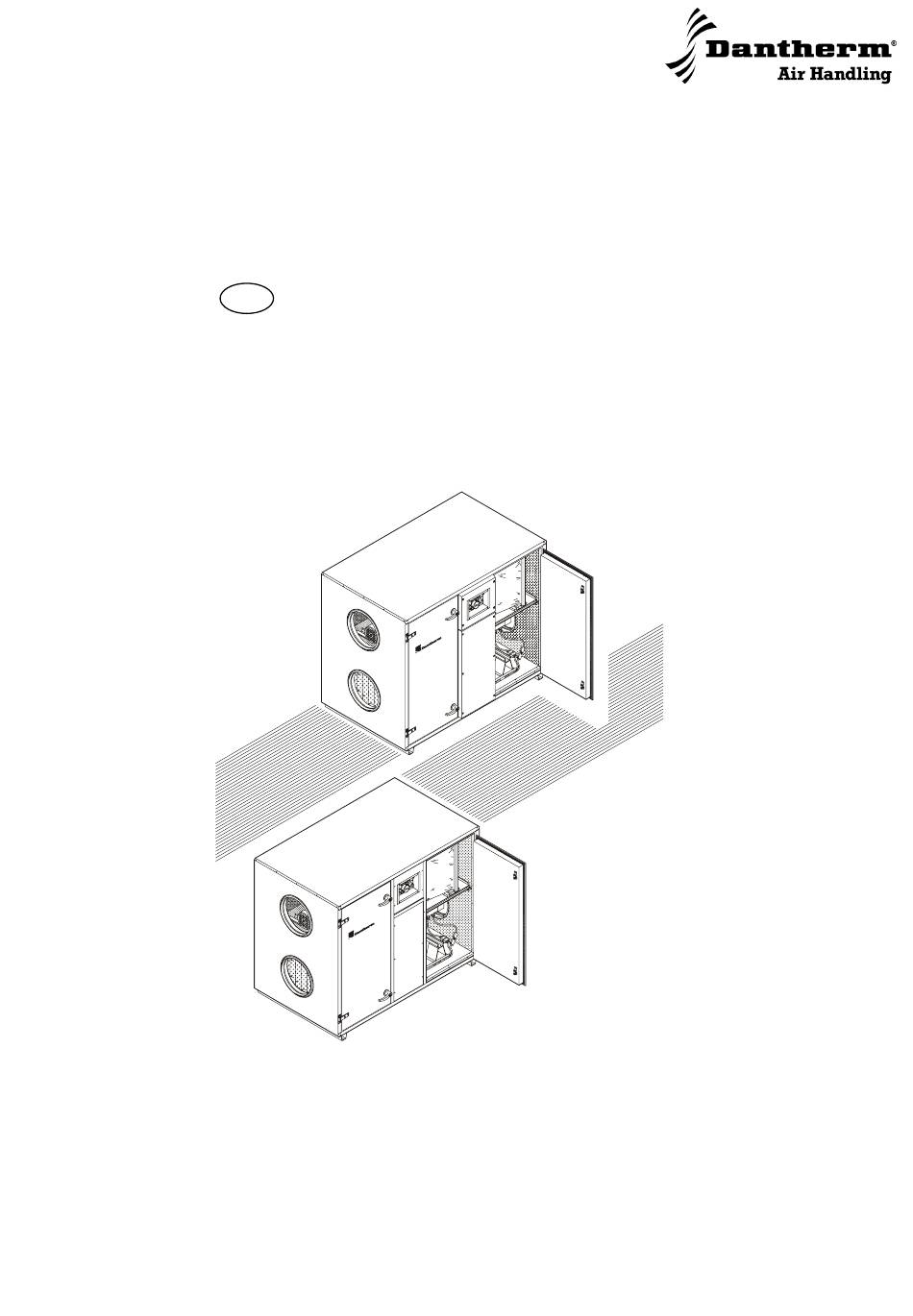

- Seite 1 Vent R/C 2/4/6 Betrieberanleitung Nr. 971765 • rev. 2.1 • 20.10.2008...
- Seite 2 Der tages forbehold for trykfejl og ændringer Dantherm can accept no responsibility for possible errors and changes Irrtümer und Änderungen vorbehalten Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles...
-
Seite 3: Inhaltsverzeichnis
Anleitung STXC2 Regelung Version 2.1 Inhaltsverzeichnis: 1. ALLGEMEIN..........................3 STXC2......................3 AUPTPLATINE 1.1.1 Betriebswahlschalter......................3 STCU....................4 EDIENUNGSEINHEIT STCU....................5 EDIENUNGSEINHEIT ) ....................7 NLAGENDIAGRAM UBEHÖR STIO (Z )................8 OMMUNIKATIONSMODUL UBEHÖR 2. ANLEITUNG..........................9 ..........................9 AUPTMENÜ ....................10 INSTELLUNG DES ISPLAYS 2.2.1 Wahl der Sprache ......................10 2.2.2 Kontrast des Displays justieren..................10 . -
Seite 4: Allgemein
Anleitung STXC2 Regelung Version 2.1 Allgemein. Die Regelung besteht aus: • STXC2 Hauptplatine im Gerät montiert. • STPT2 Zwei-Kanal Druckmessung auf eine Platine im Gerät montiert. • STCU Bedienungseinheit für die Wandmontage. • STLD Anlagendiagram mit Leuchtdioden (Zubehör) für die Wandmontage. •... -
Seite 5: Bedienungseinheit Stcu
Anleitung STXC2 Regelung Version 2.1 Falls die Bedienungseinheit STCU nicht angeschlossen, oder unterbrochen ist, und der Funktions- Schalter in der Stellung MAN steht, läuft die Anlage mit folgenden Werkseinstellungen, welche in der Software auf dem Hauptplatine STXC2 eingegeben sind: • Ventilator Drehzahl: Maximale Luftmenge. •... -
Seite 6: Bedienungseinheit Stcu
Anleitung STXC2 Regelung Version 2.1 Bedienungseinheit STCU. Die Bedienungseinheit STCU ist in einem Kabinett für die Wandmontage eingebaut Die Bedienungseinheit ist mit einem Display, einer Indikatorlampe mit drei Farben und mit acht Tasten versehen. Der Text im Display des STCU kann für verschiedene Sprachen gewählt werden. Indikatorlampe Menü... - Seite 7 Anleitung STXC2 Regelung Version 2.1 Mit Hilfe der drei Tasten Manual, 0 und Auto wählen Sie die Betriebsweise der Anlage. In der unteren Linie des Displays indikiert ein kleines Dreieck τ in welchem Betriebszustand sich die Anlage befindet. Durch Drücken der Taste Manual schaltet die Anlage auf Handbetrieb, und die Daten (Luftmenge, Temperatur, Dauer des Handbetriebs) welche vorher eingegeben worden sind, werden übernommen.
-
Seite 8: Anlagendiagram (Zubehör )
Anleitung STXC2 Regelung Version 2.1 Anlagendiagramm (Zubehör). Mit einem Telefonkabel verbinden Sie die Bedienungseinheit und das Anlagendiagramm. Mit Hilfe der Leuchtdioden auf dem Anlagendiagramm sehen Sie den aktuellen Zustand aller in der Anlage eingebauten Teile. Seite 7 von 30... -
Seite 9: Kommunikationsmodul Stio (Zubehör)
Anleitung STXC2 Regelung Version 2.1 1.5 Kommunikationsmodul STIO (Zubehör). Der Betrieb der Anlage kann mit Hilfe eines Gebäude Leitsystems und dem Kommunikationsmodul STIO überwacht und geregelt werden. Der Betriebswahlschalter des Geräts muss dazu in Stellung AUTO stehen. Durch die Aktivierung der analogen und digitalen Eingänge des STIO Moduls, übernimmt diese ganz oder zum Teil die Kontrolle über die Anlage. -
Seite 10: Anleitung
Anleitung STXC2 Regelung Version 2.1 Anleitung. Hauptmenü. Wenn das Display länger als 2 Minuten nicht aktiv ist, erscheint das folgende Grundbild. Montag 12:21 Ablufttemp. C +22,9 Zuluft m3h 2500 Aktuelle Prog Nr 01 Im Grundbild wird man über die aktuelle Retourlufttemperatur, die Frischluftmenge sowie über die aktuelle Programm Nr. -
Seite 11: Einstellung Des Displays
Anleitung STXC2 Regelung Version 2.1 Einstellung des Displays. 2.2.1 Wahl der Sprache. Vom Hauptmenü aus gehen man in das Untermenü Technische Daten. Hier erhält man ein neues Menü, in welchem man das Untermenü Sprache wählt: Hauptmenue Montag 12:21 Technische Daten Sprache Englisch Dänisch... -
Seite 12: Einstellung Der Uhr
Anleitung STXC2 Regelung Version 2.1 Einstellung der Uhr. Vom Hauptmenü aus wählen Sie das Menü Einstellung/Uhr, wonach das Menü Uhreinstellung gewählt wird. Hauptmenue Montag 12:21 Einstellung/Uhr Uhreinstellung Montag Zeitpunkt 13:31 Datum Monat Jahr Mit den Tasten σ und τ wählt man nun die Punkte Tag, Zeit, Datum, Monat und Jahr. Mit den –... -
Seite 13: Filter Für Filteralarm Konfigurieren
Nun die maximale gewünschte Luftmenge [m³/h] für die Anlage unter Überprüfe bei m3/h einzugeben. Nun ist die akzeptierte Druckerhöhung durch den Filter (Unterschied zwischen sauberem und verschmutztem Filter) unter Akzeptiert d/Pa einzugeben. Dantherm empfiehlt eine Drucker- Erhöhung von 60 Pa. Nun wir der Betriebswahlschalter des Gerätes auf AUTO gestellt. - Seite 14 Anleitung STXC2 Regelung Version 2.1 Im Display sieht man wie lange der Filtertest noch dauert. Mit einer Restzeit von 48 Sekunden, meldet das System, ob der Filtertest erfolgreich war und die Meldung Filtertest OK erscheint.. Hauptmenue Montag 12:21 Technische Daten Filterkonfiguration Überprüfe bei m3h 02500...
-
Seite 15: Einstellung Des Handbetriebs
Anleitung STXC2 Regelung Version 2.1 Einstellung des Handbetriebs. Im Hauptmenü wird Einstellung/Uhr gewählt und danach das Menü Manuelle Übersteuerung . Beim Druck auf die Taste Manuel im Bedienungspaneel würde die Anlage dann wie im Display gezeigt laufen: Hauptmenue Montag 12:21 Einstellung/Uhr Handbetrieb Temp. -
Seite 16: Wochenprogrammierung Des Betriebs
Anleitung STXC2 Regelung Version 2.1 Wochenprogrammierung des Betriebs. Im Hauptmenü wird Einstellung Uhr gewählt, wonach ein neues Menü erscheint. Hier wird das Menü Programmstep gewählt: Hauptmenue Montag 12:21 Einstellung/Uhr Programmstep Nr. Programmstep Nr. Ventilation m3h 02500 Tag(e) Montag Zeit 08:00 Temp. -
Seite 17: Beispiel Eines Wochenprogramms
Anleitung STXC2 Regelung Version 2.1 2.6.1 Beispiel eines Wochenprogramms. Untenstehend ein Beispiel eines Wochenprogramms mit der Nachtkühlung im Sommer. (Siehe hierzu auch Abschnitt 3.2.3 Sommernachtkühlung) Programmstep Nr. 01 und 02: Die Anlage soll Werktags um 8 Uhr starten und um 16 Uhr wieder stoppen. Raumtemperatur/Ablufttemperatur ist auf 20°C eingestellt. - Seite 18 Anleitung STXC2 Regelung Version 2.1 Programmstep Nr.: 03. Hauptmenue Montag 12:21 Einstellung/Uhr Programmstep Nr. Programmstep Nr. Ventilation m3h Tag(e) Werktag Zeit 04:00 Temp. Setpunkt C Nachtkühlung Programmstep Nr.: 04. Hauptmenue Montag 12:21 Einstellung/Uhr Programmstep Nr. Programmstep Nr. Ventilation m3h Tag(e) Wochenende Zeit 00:01...
-
Seite 19: Alarm
Anleitung STXC2 Regelung Version 2.1 Alarm. Falls die Anlage nicht korrekt funktioniert, wird ein Alarm mit Beschreibung Display gezeigt. Die Lampe oben links auf der Bedienungseinheit wechselt die Farbe von grün auf gelb oder rot. Montag 12:21 Alarm Frost Heizung Abluftemp. - Seite 20 Anleitung STXC2 Regelung Version 2.1 Die Lampe auf der Bedienungseinheit ist in diesem Fall ausgeschaltet. Falls man alle Alarme der Anlage sehen möchte, wird Punkt Alarm im Hauptmenü gewählt: Hauptmenue Montag 12:21 Einstellung/Uhr Ventilation/klima Alarm Technische Daten Hier erhält man die Information über die aktuellen Fehler und über die alten Fehler seit den letzen Stromausfall: Hauptmenue Montag 12:21...
-
Seite 21: Abstellung Von Kritischen Fehlern
Anleitung STXC2 Regelung Version 2.1 2.7.1 Abstellung von kritischen Fehlern. Falls die Anlage auf Grund eines kritischen Fehlers stillsteht, muss folgendes getan werden um den den Fehler zu beheben: Frostthermostat ausgelöst Der Frostthermostat ist entweder mit automatischem oder manuellem Reset versehen. Bei manuellem Reset muss der Resetknopf des Thermostaten gedrückt werden. -
Seite 22: Aktuellen Betrieb Ablesen
Anleitung STXC2 Regelung Version 2.1 Aktuellen Betrieb ablesen. Vom Hauptmenü aus wird Ventilation/Klima gewählt und man erhält eine neue Wahl: H au p tm en u e M o n tag 1 2 :2 1 V en tilatio n /K lim a R au m zu stan d U m g eb u n g V en tilatio n... -
Seite 23: Technische Daten Ablesen
Anleitung STXC2 Regelung Version 2.1 Zuluft % / Abluft % Das Ausgangssignal zu den Ventilatormotoren. 0% = 0V und 100% = 10V. Zuluft Druck Pa / Abluft Druck Pa Der gemessene Differenzdruck über den Ventilator. Der Wert wird für die Berechnung der Luftmenge verwendet. - Seite 24 Anleitung STXC2 Regelung Version 2.1 Hauptmenue Montag 12:21 Technische Daten Kontrol Ausgänge Heizfläche % Vorheizfläche % Kein Wärmebedarf % Kein Kühlbedarf % Kein Wärmerückgewinn % Mischteil % Frischluftvent. % Abluftvent. % Zusatzkühlung % Analog Ausgang 1 % Analog Ausgang 2 % Hier können die aktuellen Werten der Ausgangssignale 0-100% abgelesen werden.
- Seite 25 Anleitung STXC2 Regelung Version 2.1 Falls das Menü Funktionsschalter gewählt wird: Hauptmenue Montag 12:21 Technische Daten Funktionsschalter Funktion Auto Funktion niedrig Funktion hoch Hier kann die Position des Betriebswahlschalters des Gerätes abgelesen werden. Eine Position ist mit Ein angegeben, und die übrigen Positionen stehen auf Aus. Falls alle Punkte auf Aus stehen, ist der Betriebswahlschalter des Gerät in der Position OFF (0), und die Anlage ist außer Betrieb.
- Seite 26 Anleitung STXC2 Regelung Version 2.1 Falls das Menü Übersteuerung Setpunkt gewählt wird: Hauptmenue Montag 12:21 Technische Daten Übersteuerung Setp. Feuchte % rF Min. Zuluft Vent. Übersteuerung Max. Luftmenge 1700 Hier werden die Setpunkte für Feuchtigkeit, die Minimum Zuluft Temperatur und Ventilator- Drehzahl festgelegt.
- Seite 27 Anleitung STXC2 Regelung Version 2.1 Betriebsstunden: Die gesamte Betriebszeit der Anlage in Stunden. Com % und die übrigen Punkte: Daten für den Hersteller der Regelung. Falls das Menü STIO Daten gewählt wird: Hauptmenue Montag 12:21 Technische Daten STIO Daten Feuchte % Vent.Übersteuerung % Temp.
-
Seite 28: Strategi Der Regelung
Anleitung STXC2 Regelung Version 2.1 Strategie der Regelung. Lüftung. Wenn alle Sicherheitskomponenten (Frost, Brand Thermostat usw.) im OK Zustand sind und die Anlage gestartet wird, öffnen zuerst die Frischluft- und Abluftklappen. Ca. 30 Sekunden danach starten die Ventilatoren. Die Ventilatoren laufen danach mit den, in der Bedienungseinheit eingegebenen Werten. -
Seite 29: Wärmerückgewinnung
Anleitung STXC2 Regelung Version 2.1 3.2.1 Wärmerückgewinnung. Der By Pass belegt 10% (Hysterese) des Proportionalbandes, zwischen Heizbetrieb und mehr Frischluft zur Kühlung (Freie Kühlung). Falls mehr Wärme verlangt wird, schließt der By Pass pulsieren, im umgekehrten Fall öffnet dieser pulsieren, falls mehr Kühlung verlangt wird. Falls die Außentemperatur höher ist als die Raumtemperatur, öffnet der By Pass nicht. -
Seite 30: Reinblasfunktion Des Rotierenden Wärmetauschers
Anleitung STXC2 Regelung Version 2.1 Reinblasfunktion des rotierenden Wärmetauschers. Der Rotor wird 1 Minute lang jede Stunde gedreht, falls dieser im Laufe einer Stunde nicht in Bewegung war (Freie Kühlung). Dies geschieht um Schmutzablagerungen am Rotor zu verhindern. Abtaufunktion. Die Abtauung des Kreuzstromwärmetauschers geschieht mit Hilfe des By Pass, wenn die am Differenzpessostaten (Zubehör) eingestellte Druckdifferenz überschritten ist. -
Seite 31: Verschiebung Des Temperatur -Setpunkts
Anleitung STXC2 Regelung Version 2.1 Verschiebung des Temperatur-Setpunktes. Wird eine Spannung (2-10V) am analog Eingang IN2 der Steuerplatine STXC2 gemessen, wird eine Temperaturverschiebung von +/-5°C im Vergleich zum Setpunkt aktiviert. Falls kein Signal am Eingang angeschlossen ist verbleibt die Verschiebung passiv. Spænding Temp.
