3.7.4 Jalousieklappe
Die eventuell mitgelieferten Jalousieklappen haben den selben Anschlussdiameter wie das Vent Gerät und
können daher direkt im Zu – bzw. Abluftkanal montiert werden.
Die für die Vent 6 Geräte auf Wunsch lieferbaren rechteckigen Jalousieklappen, können direkt am
Druckstutzen des Gerätes mit Hilfe von vier Maschinenschrauben montiert werden. Der elektrische
Anschluss der Klappenmotoren geschieht wie unter Punkt 4.1 beschrieben.

3.7.5 Dachabdeckung

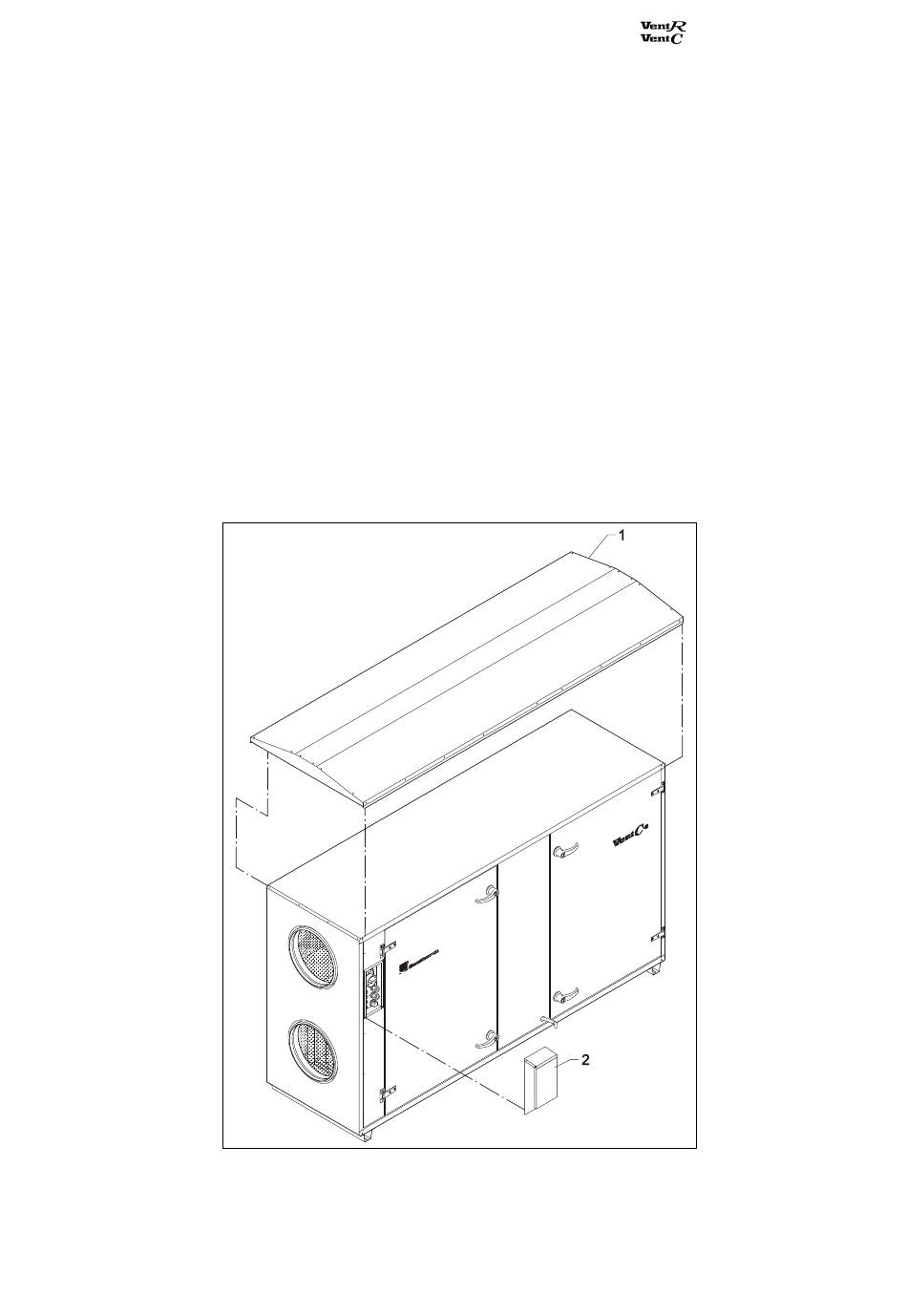

Bei einer Aussenaufstellung des Gerätes muss dieses mit einer Dachabdeckung und einer Abdeckung über
dem Schaltschrank montiert werden. Die Dachabdeckung (1) wird in einem Stück geliefert und mit Hilfe der
mitgelieferten Schrauben am Gerät befestigt.
Zur Montage der Abdeckung (2) über dem Schaltschrank, sind die vier Schrauben, welche das Bedienfeld
halten, zulösen und danach wieder, zusammen mit der Abdeckung zu montieren.
