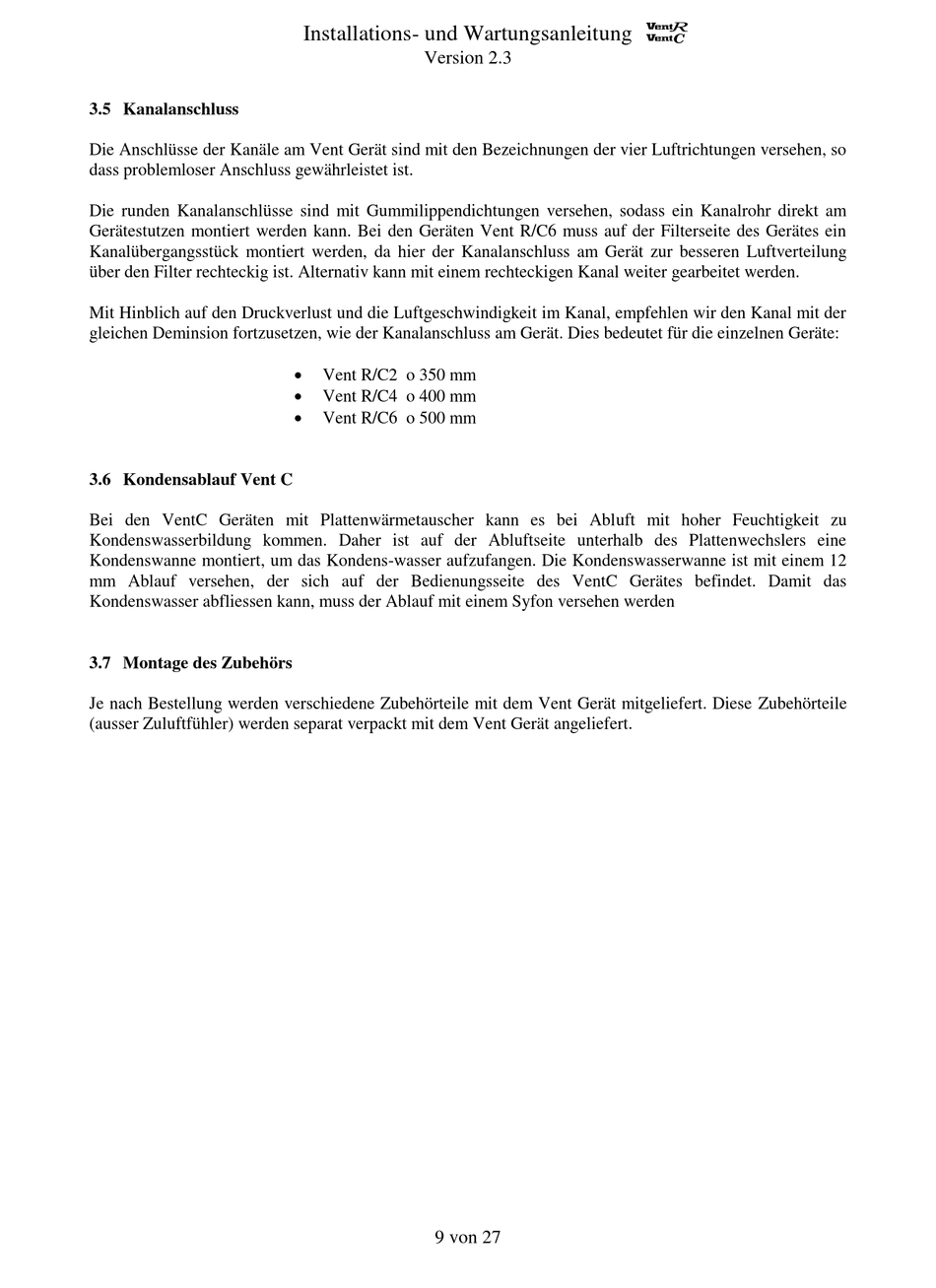

3.5 Kanalanschluss

Die Anschlüsse der Kanäle am Vent Gerät sind mit den Bezeichnungen der vier Luftrichtungen versehen, so
dass problemloser Anschluss gewährleistet ist.
Die runden Kanalanschlüsse sind mit Gummilippendichtungen versehen, sodass ein Kanalrohr direkt am
Gerätestutzen montiert werden kann. Bei den Geräten Vent R/C6 muss auf der Filterseite des Gerätes ein
Kanalübergangsstück montiert werden, da hier der Kanalanschluss am Gerät zur besseren Luftverteilung
über den Filter rechteckig ist. Alternativ kann mit einem rechteckigen Kanal weiter gearbeitet werden.
Mit Hinblich auf den Druckverlust und die Luftgeschwindigkeit im Kanal, empfehlen wir den Kanal mit der
gleichen Deminsion fortzusetzen, wie der Kanalanschluss am Gerät. Dies bedeutet für die einzelnen Geräte:
3.6 Kondensablauf Vent C
Bei den VentC Geräten mit Plattenwärmetauscher kann es bei Abluft mit hoher Feuchtigkeit zu
Kondenswasserbildung kommen. Daher ist auf der Abluftseite unterhalb des Plattenwechslers eine
Kondenswanne montiert, um das Kondens-wasser aufzufangen. Die Kondenswasserwanne ist mit einem 12
mm Ablauf versehen, der sich auf der Bedienungsseite des VentC Gerätes befindet. Damit das
Kondenswasser abfliessen kann, muss der Ablauf mit einem Syfon versehen werden
3.7 Montage des Zubehörs
Je nach Bestellung werden verschiedene Zubehörteile mit dem Vent Gerät mitgeliefert. Diese Zubehörteile
(ausser Zuluftfühler) werden separat verpackt mit dem Vent Gerät angeliefert.
Installations- und Wartungsanleitung
Version 2.3

Vent R/C2 o 350 mm

Vent R/C4 o 400 mm

Vent R/C6 o 500 mm
9 von 27
