Ansteuerbare Membranpumpe
Baureihe C/CS 409.2
Betriebsanleitung
5.2

CS 409.2

Die Membranpumpe kann sich aus den folgenden (Haupt-)Baugruppen zusammensetzen:
•
Hubgetriebe
•
Antrieb mit Elektronik
•
Hublängenverstellung
•
Einbaupumpe
•
Pumpenkörper
•
Ventile
•
Entlüftungsventil
Entlüftungsventil
Druckventil
Pumpenkörper mit
integriertem Überströmventil
Pumpenkörper
(Standard-Ausführung)
Einbaupumpe
(Einfachmembran-Ausführung)
Membranbruchelektrode MBE-02
(bei Pumpe
in Einfachmembran-Ausführung)
Membranbruchelektrode MBE-03
(bei Pumpe in Doppelmembran-Ausführung)

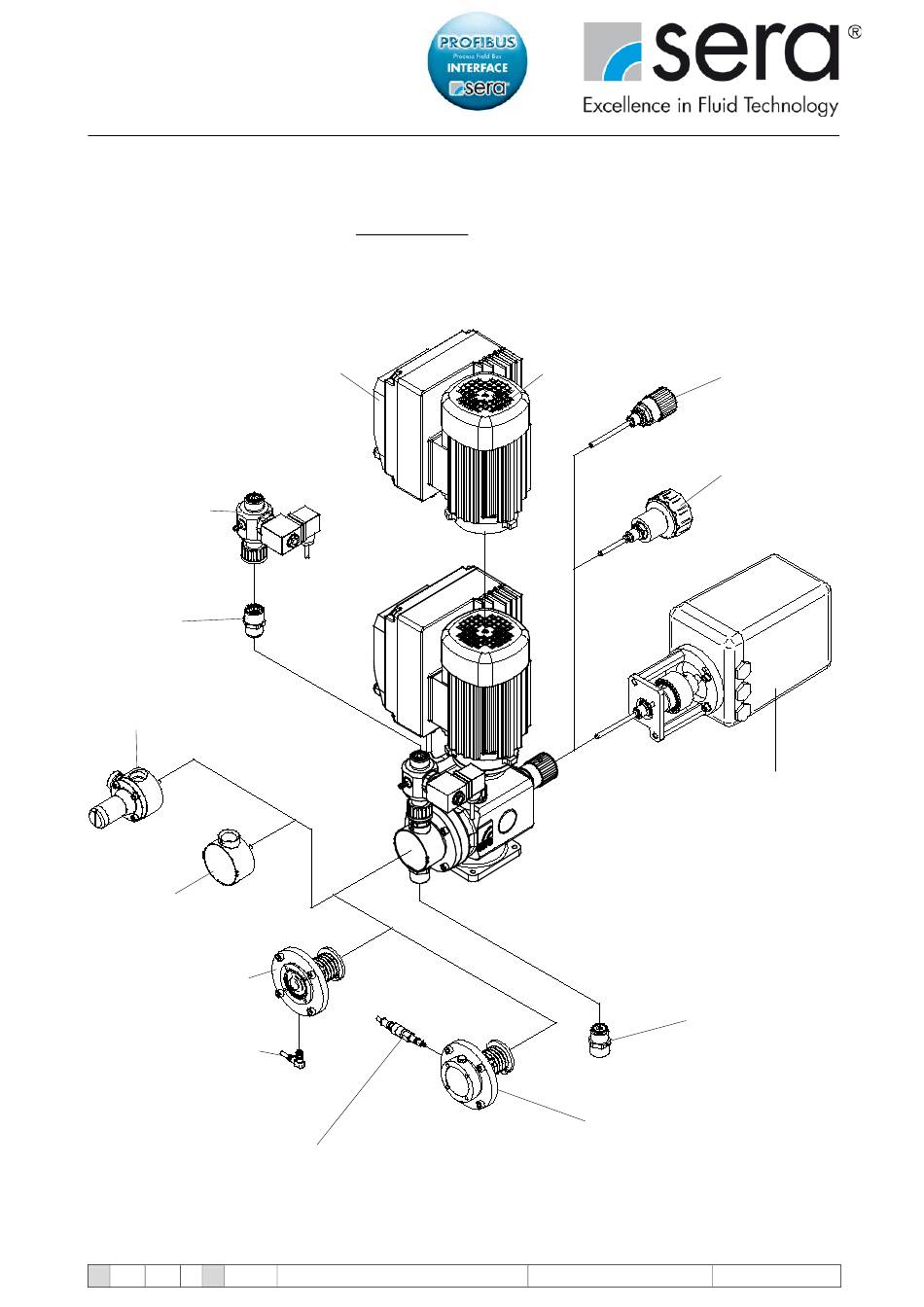

Abb. 03 Übersicht der Baugruppen CS 409.2
TA 415 Rev. 06 de 02/2014
Optionales Zubehör:
•
Membranbruchelektrode
•
manuelle Hublängenverstellung mit
Scheibenskala mit Prozentanzeige
•
Stellmotor
Elektronik
Technische Änderungen vorbehalten!
Antriebsmotor
Saugventil
Einbaupumpe
(Doppelmembran-Ausführung)
www.sera-web.com
manuelle
Hublängenverstellung
manuelle
Hublängenverstellung
mit Scheibenskala
mit Prozentanzeige
Hublängenverstellung
mit Stellmotor
9
