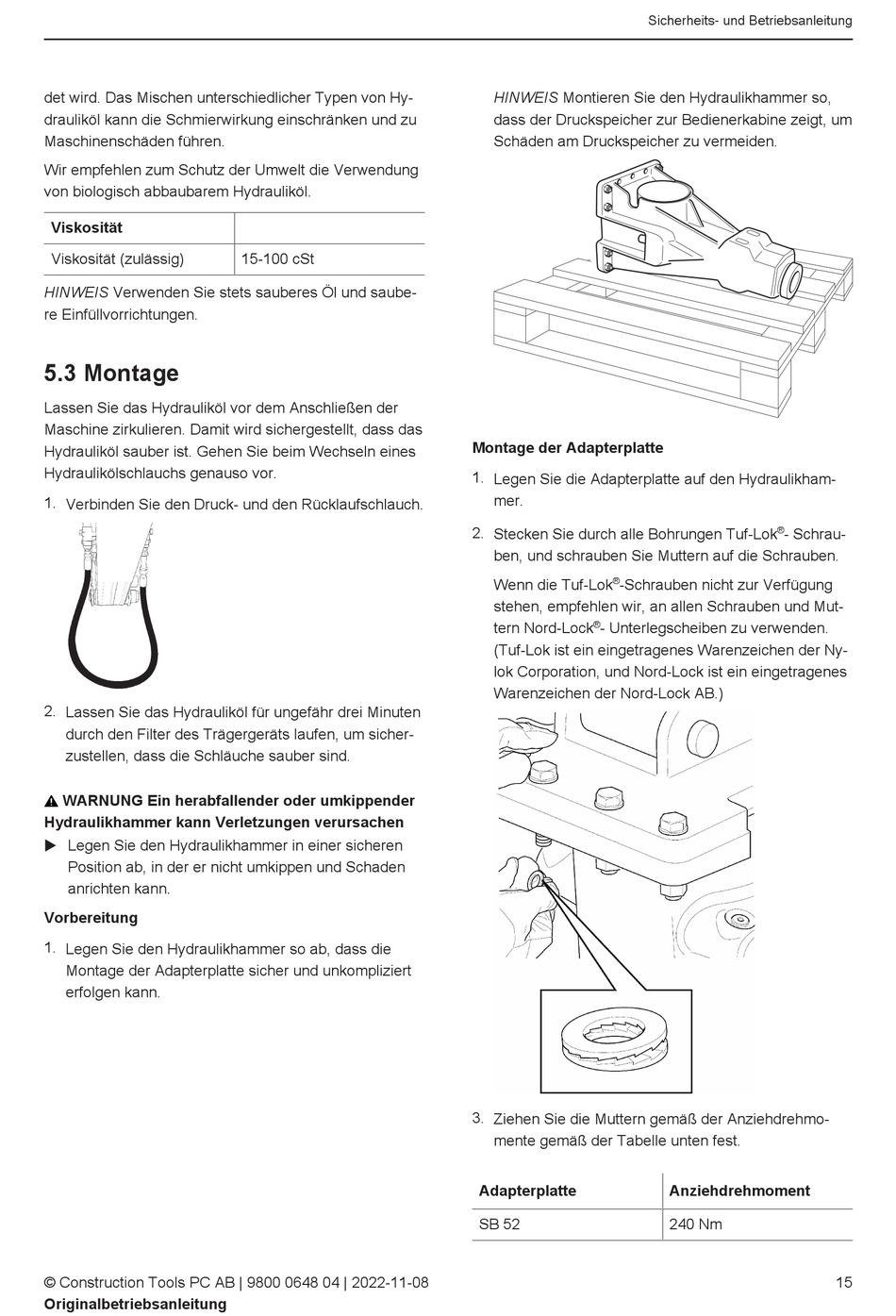

Montage - Epiroc SB 52 Sicherheits- Und Betriebsanleitung

det wird. Das Mischen unterschiedlicher Typen von Hy-
drauliköl kann die Schmierwirkung einschränken und zu
Maschinenschäden führen.
Wir empfehlen zum Schutz der Umwelt die Verwendung
von biologisch abbaubarem Hydrauliköl.
Viskosität
Viskosität (zulässig)
HINWEIS Verwenden Sie stets sauberes Öl und saube-
re Einfüllvorrichtungen.

5.3 Montage

Lassen Sie das Hydrauliköl vor dem Anschließen der
Maschine zirkulieren. Damit wird sichergestellt, dass das
Hydrauliköl sauber ist. Gehen Sie beim Wechseln eines
Hydraulikölschlauchs genauso vor.
1. Verbinden Sie den Druck- und den Rücklaufschlauch.
2. Lassen Sie das Hydrauliköl für ungefähr drei Minuten
durch den Filter des Trägergeräts laufen, um sicher-
zustellen, dass die Schläuche sauber sind.
WARNUNG Ein herabfallender oder umkippender
Hydraulikhammer kann Verletzungen verursachen
u Legen Sie den Hydraulikhammer in einer sicheren
Position ab, in der er nicht umkippen und Schaden
anrichten kann.
Vorbereitung
1. Legen Sie den Hydraulikhammer so ab, dass die
Montage der Adapterplatte sicher und unkompliziert
erfolgen kann.
© Construction Tools PC AB | 9800 0648 04 | 2022-11-08
Originalbetriebsanleitung
15-100 cSt
HINWEIS Montieren Sie den Hydraulikhammer so,
dass der Druckspeicher zur Bedienerkabine zeigt, um
Schäden am Druckspeicher zu vermeiden.
Montage der Adapterplatte
1. Legen Sie die Adapterplatte auf den Hydraulikham-
mer.
2. Stecken Sie durch alle Bohrungen Tuf-Lok
ben, und schrauben Sie Muttern auf die Schrauben.
®
Wenn die Tuf-Lok -Schrauben nicht zur Verfügung
stehen, empfehlen wir, an allen Schrauben und Mut-
®
tern Nord-Lock - Unterlegscheiben zu verwenden.
(Tuf-Lok ist ein eingetragenes Warenzeichen der Ny-
lok Corporation, und Nord-Lock ist ein eingetragenes
Warenzeichen der Nord-Lock AB.)
3. Ziehen Sie die Muttern gemäß der Anziehdrehmo-
mente gemäß der Tabelle unten fest.
Adapterplatte
SB 52
Sicherheits- und Betriebsanleitung
®
- Schrau-
Anziehdrehmoment
240 Nm
15
