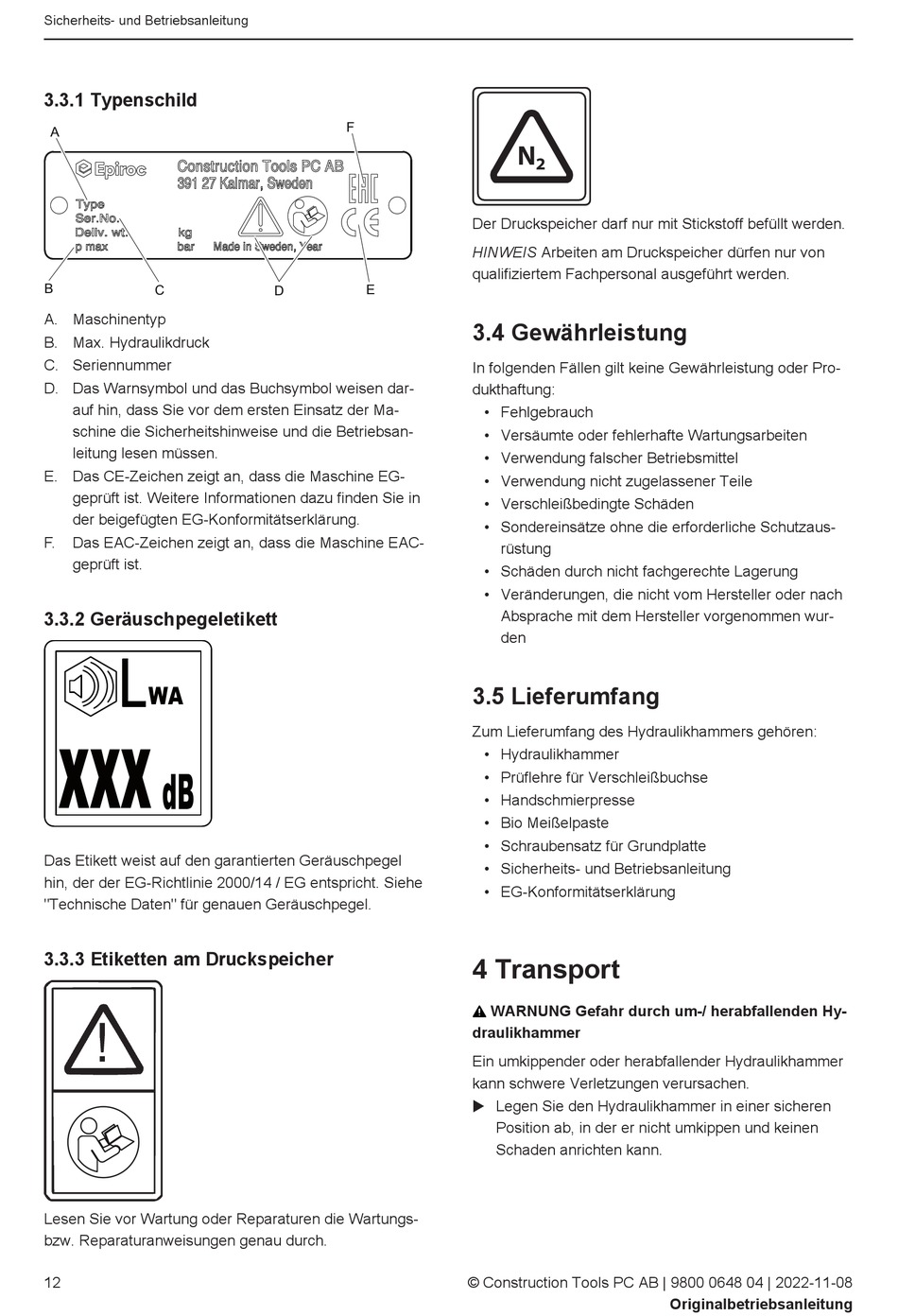

Typenschild; Geräuschpegeletikett; Etiketten Am Druckspeicher; Gewährleistung - Epiroc SB 52 Sicherheits- Und Betriebsanleitung

Sicherheits- und Betriebsanleitung

3.3.1 Typenschild

A
B
C
A. Maschinentyp
B. Max. Hydraulikdruck
C. Seriennummer
D. Das Warnsymbol und das Buchsymbol weisen dar-
auf hin, dass Sie vor dem ersten Einsatz der Ma-
schine die Sicherheitshinweise und die Betriebsan-
leitung lesen müssen.
E. Das CE-Zeichen zeigt an, dass die Maschine EG-
geprüft ist. Weitere Informationen dazu finden Sie in
der beigefügten EG-Konformitätserklärung.
F. Das EAC-Zeichen zeigt an, dass die Maschine EAC-
geprüft ist.
3.3.2 Geräuschpegeletikett
WA
xxx
dB
Das Etikett weist auf den garantierten Geräuschpegel
hin, der der EG-Richtlinie 2000/14 / EG entspricht. Siehe
"Technische Daten" für genauen Geräuschpegel.

3.3.3 Etiketten am Druckspeicher

Lesen Sie vor Wartung oder Reparaturen die Wartungs-
bzw. Reparaturanweisungen genau durch.
12
F
E
D
N
2
Der Druckspeicher darf nur mit Stickstoff befüllt werden.
HINWEIS Arbeiten am Druckspeicher dürfen nur von
qualifiziertem Fachpersonal ausgeführt werden.
3.4 Gewährleistung
In folgenden Fällen gilt keine Gewährleistung oder Pro-
dukthaftung:
• Fehlgebrauch
• Versäumte oder fehlerhafte Wartungsarbeiten
• Verwendung falscher Betriebsmittel
• Verwendung nicht zugelassener Teile
• Verschleißbedingte Schäden
• Sondereinsätze ohne die erforderliche Schutzaus-
rüstung
• Schäden durch nicht fachgerechte Lagerung
• Veränderungen, die nicht vom Hersteller oder nach
Absprache mit dem Hersteller vorgenommen wur-
den

3.5 Lieferumfang

Zum Lieferumfang des Hydraulikhammers gehören:
• Hydraulikhammer
• Prüflehre für Verschleißbuchse
• Handschmierpresse
• Bio Meißelpaste
• Schraubensatz für Grundplatte
• Sicherheits- und Betriebsanleitung
• EG-Konformitätserklärung

4 Transport

WARNUNG Gefahr durch um-/ herabfallenden Hy-
draulikhammer
Ein umkippender oder herabfallender Hydraulikhammer
kann schwere Verletzungen verursachen.
u Legen Sie den Hydraulikhammer in einer sicheren
Position ab, in der er nicht umkippen und keinen
Schaden anrichten kann.
© Construction Tools PC AB | 9800 0648 04 | 2022-11-08
Originalbetriebsanleitung
