Technische Daten
Prozesstemperaturbereich
Prozessdruckgrenze
Prozessberührende
Werkstoffe
Dielektrizitätszahl
90
10.1.6

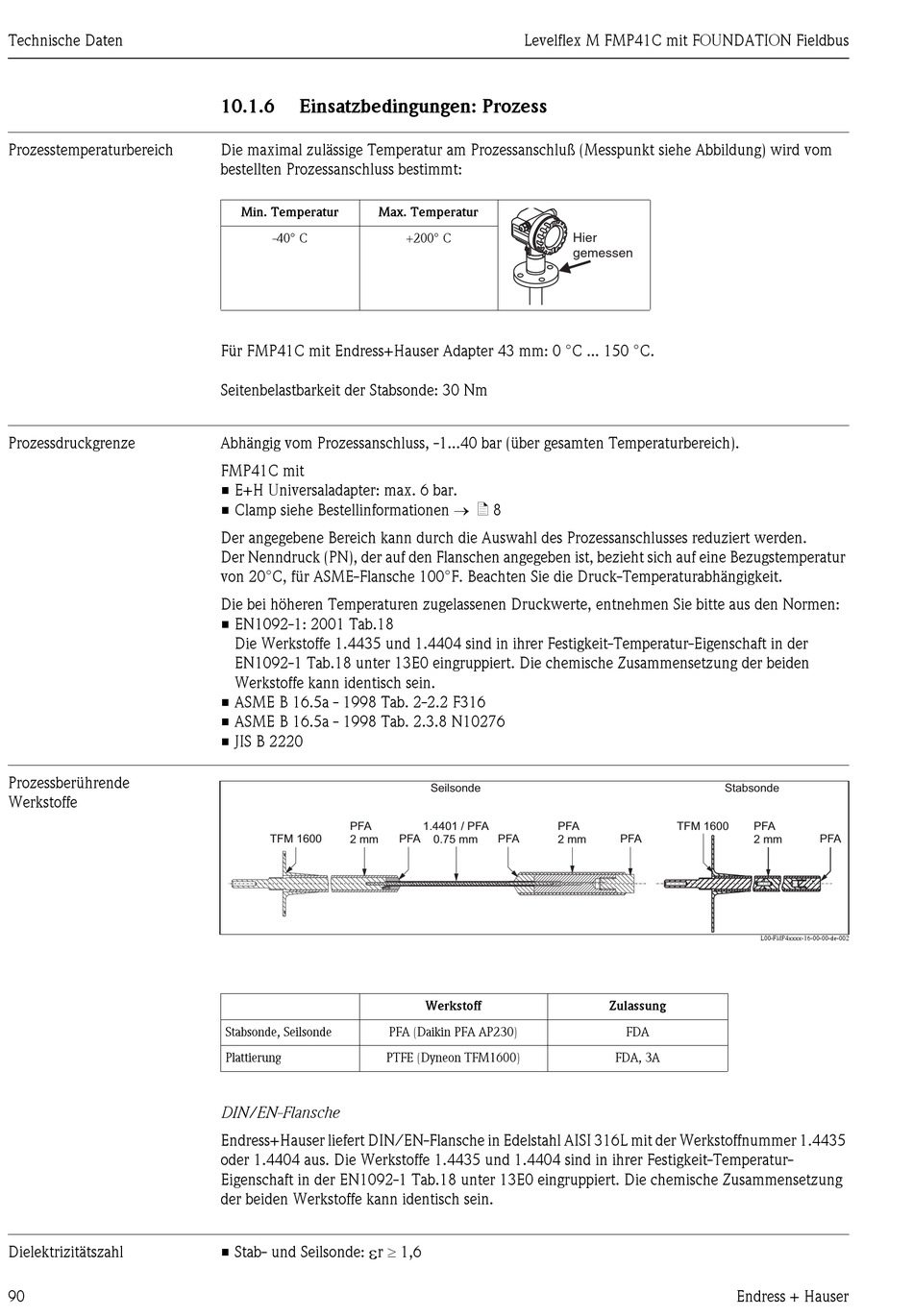

Einsatzbedingungen: Prozess

Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abbildung) wird vom
bestellten Prozessanschluss bestimmt:
Min. Temperatur Max. Temperatur
-40° C
Für FMP41C mit Endress+Hauser Adapter 43 mm: 0 °C ... 150 °C.
Seitenbelastbarkeit der Stabsonde: 30 Nm
Abhängig vom Prozessanschluss, -1...40 bar (über gesamten Temperaturbereich).
FMP41C mit
• E+H Universaladapter: max. 6 bar.
• Clamp siehe Bestellinformationen → ä 8
Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden.
Der Nenndruck (PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur
von 20°C, für ASME-Flansche 100°F. Beachten Sie die Druck-Temperaturabhängigkeit.
Die bei höheren Temperaturen zugelassenen Druckwerte, entnehmen Sie bitte aus den Normen:
• EN1092-1: 2001 Tab.18
Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der
EN1092-1 Tab.18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden
Werkstoffe kann identisch sein.
• ASME B 16.5a - 1998 Tab. 2-2.2 F316
• ASME B 16.5a - 1998 Tab. 2.3.8 N10276
• JIS B 2220
PFA
TFM 1600 2 mm
Stabsonde, Seilsonde PFA (Daikin PFA AP230)
Plattierung PTFE (Dyneon TFM1600)
DIN/EN-Flansche
Endress+Hauser liefert DIN/EN-Flansche in Edelstahl AISI 316L mit der Werkstoffnummer 1.4435
oder 1.4404 aus. Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-
Eigenschaft in der EN1092-1 Tab.18 unter 13E0 eingruppiert. Die chemische Zusammensetzung
der beiden Werkstoffe kann identisch sein.
ε
r ≥ 1,6
• Stab- und Seilsonde:
Levelflex M FMP41C mit FOUNDATION Fieldbus
+200° C
Seilsonde
1.4401 / PFA PFA
PFA 0.75 mm PFA 2 mm
Werkstoff
Hier
gemessen
Stabsonde
TFM 1600
PFA
Zulassung
FDA
FDA, 3A
Endress + Hauser
PFA
2 mm PFA
L00-FMP4xxxx-16-00-00-de-002
