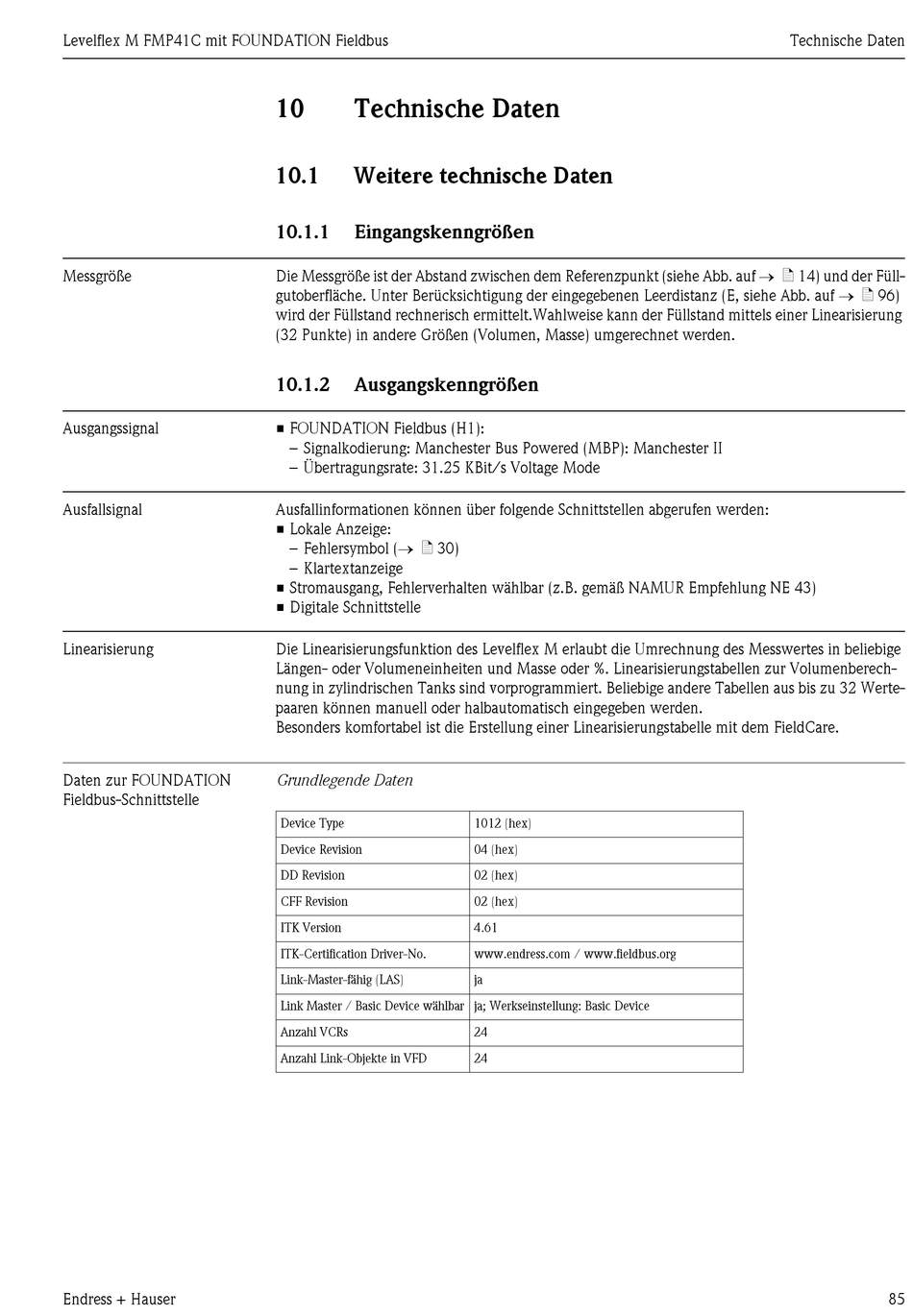

Levelflex M FMP41C mit FOUNDATION Fieldbus
Messgröße
Ausgangssignal
Ausfallsignal
Linearisierung
Daten zur FOUNDATION
Fieldbus-Schnittstelle
Endress + Hauser
10

Technische Daten

10.1

Weitere technische Daten

10.1.1 Eingangskenngrößen
Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb. auf → ä 14) und der Füll-
gutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz (E, siehe Abb. auf → ä 96)
wird der Füllstand rechnerisch ermittelt.Wahlweise kann der Füllstand mittels einer Linearisierung
(32 Punkte) in andere Größen (Volumen, Masse) umgerechnet werden.
10.1.2 Ausgangskenngrößen
• FOUNDATION Fieldbus (H1):
– Signalkodierung: Manchester Bus Powered (MBP): Manchester II
– Übertragungsrate: 31.25 KBit/s Voltage Mode
Ausfallinformationen können über folgende Schnittstellen abgerufen werden:
• Lokale Anzeige:
– Fehlersymbol (→ ä 30)
– Klartextanzeige
• Stromausgang, Fehlerverhalten wählbar (z.B. gemäß NAMUR Empfehlung NE 43)
• Digitale Schnittstelle
Die Linearisierungsfunktion des Levelflex M erlaubt die Umrechnung des Messwertes in beliebige
Längen- oder Volumeneinheiten und Masse oder %. Linearisierungstabellen zur Volumenberech-
nung in zylindrischen Tanks sind vorprogrammiert. Beliebige andere Tabellen aus bis zu 32 Werte-
paaren können manuell oder halbautomatisch eingegeben werden.
Besonders komfortabel ist die Erstellung einer Linearisierungstabelle mit dem FieldCare.
Grundlegende Daten
Device Type
Device Revision
DD Revision
CFF Revision
ITK Version
ITK-Certification Driver-No.
Link-Master-fähig (LAS)
Link Master / Basic Device wählbar ja; Werkseinstellung: Basic Device
Anzahl VCRs
Anzahl Link-Objekte in VFD
1012 (hex)
04 (hex)
02 (hex)
02 (hex)
4.61
www.endress.com / www.fieldbus.org
ja
24
24
Technische Daten
85
