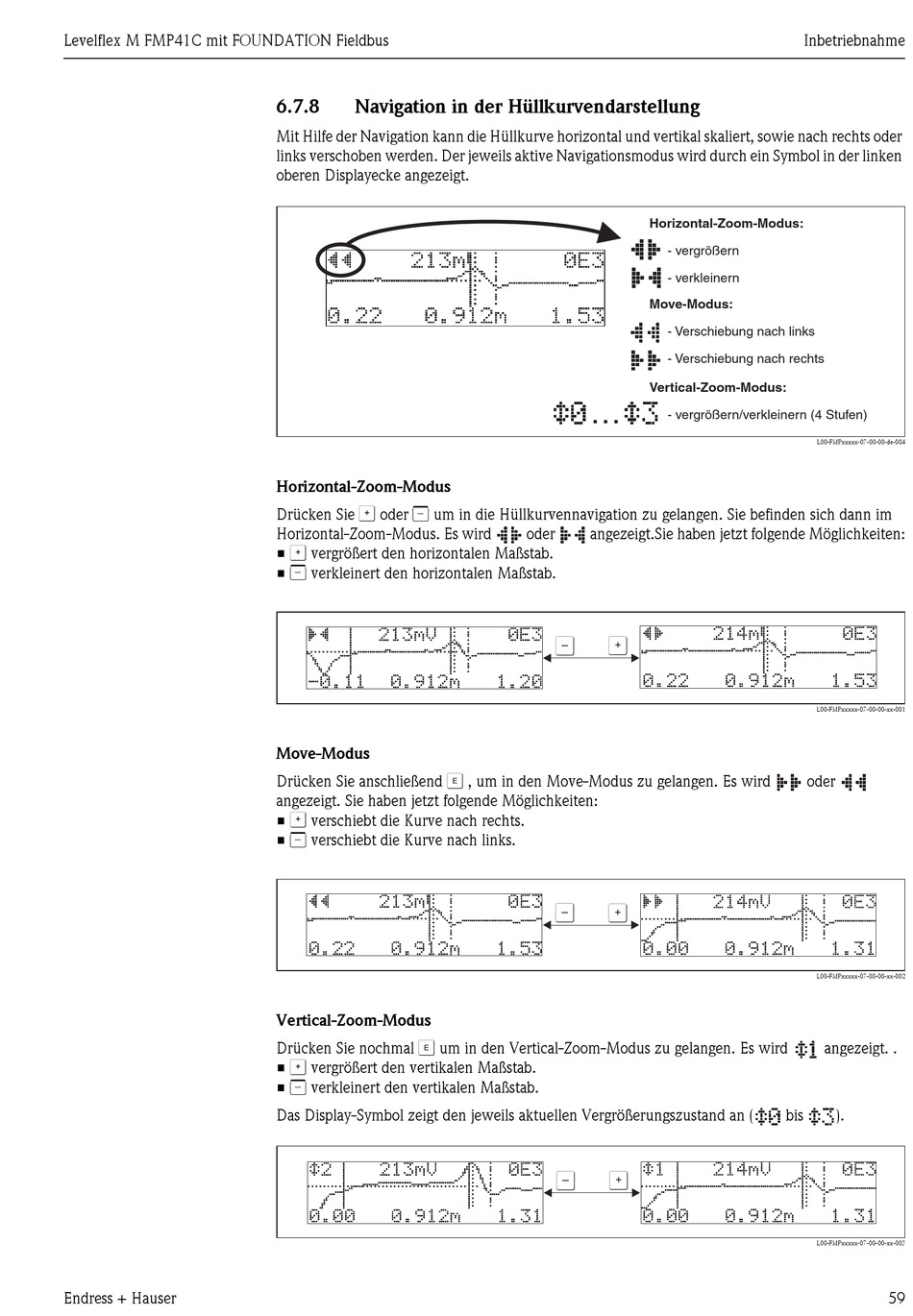

6.7.8 Navigation in der Hüllkurvendarstellung
Mit Hilfe der Navigation kann die Hüllkurve horizontal und vertikal skaliert, sowie nach rechts oder
links verschoben werden. Der jeweils aktive Navigationsmodus wird durch ein Symbol in der linken
oberen Displayecke angezeigt.
Horizontal-Zoom-Modus
O S
Drücken Sie oder um in die Hüllkurvennavigation zu gelangen. Sie befinden sich dann im
Horizontal-Zoom-Modus. Es wird
O
• vergrößert den horizontalen Maßstab.
S
• verkleinert den horizontalen Maßstab.
Move-Modus
F
Drücken Sie anschließend
angezeigt. Sie haben jetzt folgende Möglichkeiten:
O
• verschiebt die Kurve nach rechts.
S
• verschiebt die Kurve nach links.
Vertical-Zoom-Modus
F
Drücken Sie nochmal um in den Vertical-Zoom-Modus zu gelangen. Es wird
O
• vergrößert den vertikalen Maßstab.
S
• verkleinert den vertikalen Maßstab.
Das Display-Symbol zeigt den jeweils aktuellen Vergrößerungszustand an (
...
oder angezeigt.Sie haben jetzt folgende Möglichkeiten:
S O
, um in den Move-Modus zu gelangen. Es wird
S O
S O
Inbetriebnahme
Horizontal-Zoom-Modus:
- vergrößern
- verkleinern
Move-Modus:
- Verschiebung nach links
- Verschiebung nach rechts
Vertical-Zoom-Modus:
- vergrößern/verkleinern (4 Stufen)
L00-FMPxxxxx-07-00-00-de-004
L00-FMPxxxxx-07-00-00-xx-001
oder
L00-FMPxxxxx-07-00-00-xx-002
bis
L00-FMPxxxxx-07-00-00-xx-003
angezeigt. .
).
