6.7 Hüllkurve
Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Küllkurve
(Funktionsgruppe "Hüllkurve" (0E)).
6.7.1

Funktion "Darstellungsart" (0E1)

Hier kann ausgewählt werden, welche Informationen auf dem Display angezeigt werden:
• nur die Hüllkurve
• die Hüllkurve und die Echobewertungslinie FAC
• die Hüllkurve und die Störechoausblendung
Hinweis!
Zur Bedeutung der FAC und der Störechoausblendung siehe BA245F, "Levelflex M - Beschreibung
der Gerätefunktionen"
6.7.2

Funktion "Kurve lesen" (0E2)

Diese Funktion bestimmt, ob die Hüllkurve als
• einzelne Kurve oder
• zyklisch
gelesen wird.

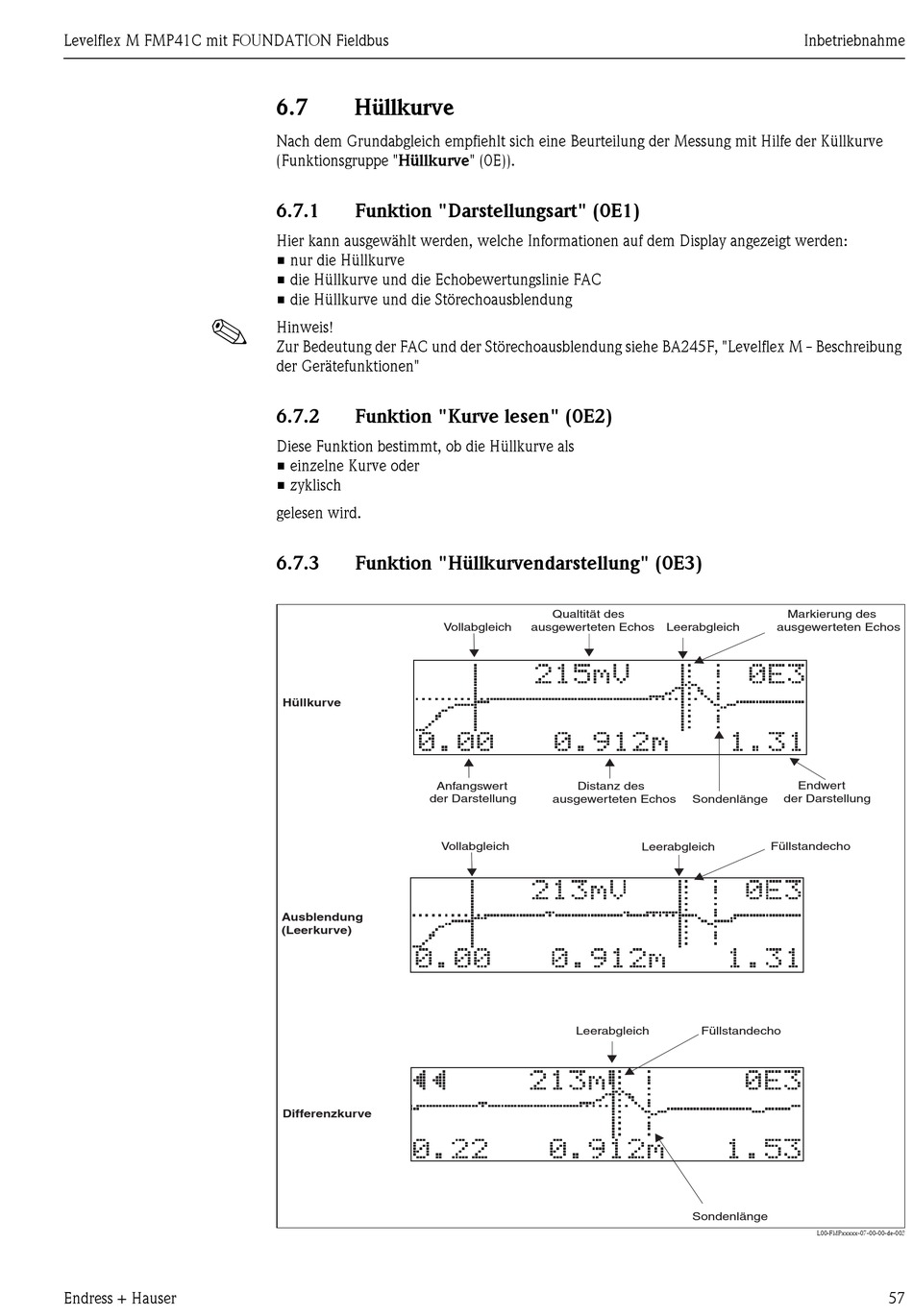

6.7.3 Funktion "Hüllkurvendarstellung" (0E3)
Vollabgleich
Hüllkurve
Anfangswert
der Darstellung
Vollabgleich
Ausblendung
(Leerkurve)
Differenzkurve
Qualtität des
ausgewerteten Echos Leerabgleich
Distanz des
ausgewerteten Echos
Sondenlänge
Leerabgleich
Leerabgleich Füllstandecho
Sondenlänge
Inbetriebnahme
Markierung des
ausgewerteten Echos
Endwert
der Darstellung
Füllstandecho
L00-FMPxxxxx-07-00-00-de-003
