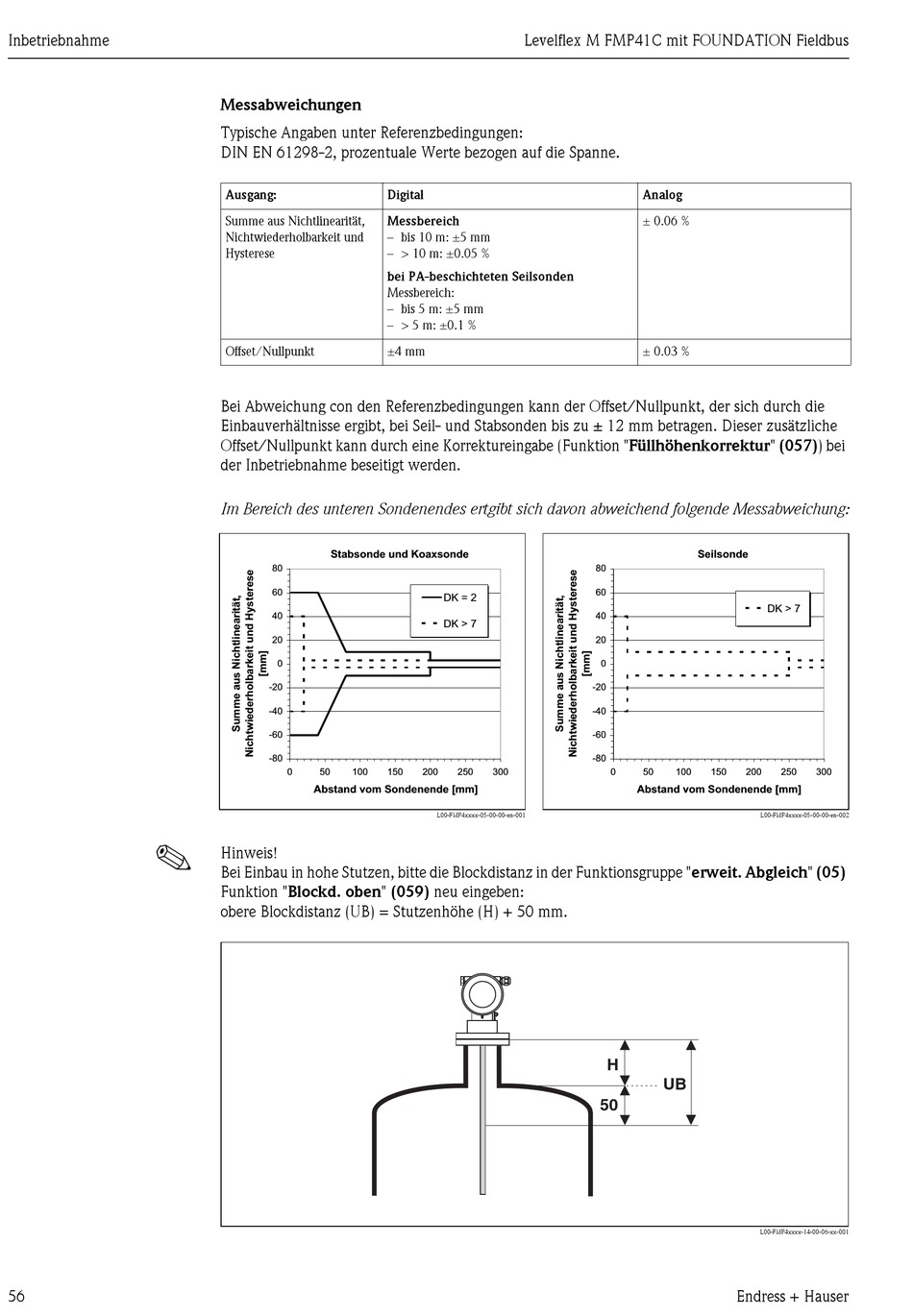

Endress+Hauser Levelflex M FMP41C Betriebsanleitung Seite 56

Inbetriebnahme
!
56
Messabweichungen
Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang: Digital
Summe aus Nichtlinearität, Messbereich
Nichtwiederholbarkeit und – bis 10 m: ±5 mm
Hysterese – > 10 m: ±0.05 %
bei PA-beschichteten Seilsonden
Messbereich:
– bis 5 m: ±5 mm
– > 5 m: ±0.1 %
Offset/Nullpunkt ±4 mm
Bei Abweichung con den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die
Einbauverhältnisse ergibt, bei Seil- und Stabsonden bis zu ± 12 mm betragen. Dieser zusätzliche
Offset/Nullpunkt kann durch eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057)) bei
der Inbetriebnahme beseitigt werden.
Im Bereich des unteren Sondenendes ertgibt sich davon abweichend folgende Messabweichung:
Stabsonde und Koaxsonde
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150
Abstand vom Sondenende [mm]
Hinweis!
Bei Einbau in hohe Stutzen, bitte die Blockdistanz in der Funktionsgruppe "erweit. Abgleich" (05)
Funktion "Blockd. oben" (059) neu eingeben:
obere Blockdistanz (UB) = Stutzenhöhe (H) + 50 mm.
Levelflex M FMP41C mit FOUNDATION Fieldbus
DK = 2
DK > 7
-20
-40
-60
-80
200 250 300
L00-FMP4xxxx-05-00-00-en-001
Analog
± 0.06 %
± 0.03 %
Seilsonde
80
60
DK > 7
40
20
0
0 50 100 150 200
Abstand vom Sondenende [mm]
L00-FMP4xxxx-05-00-00-en-002
H
UB
50
L00-FMP4xxxx-14-00-06-xx-001
