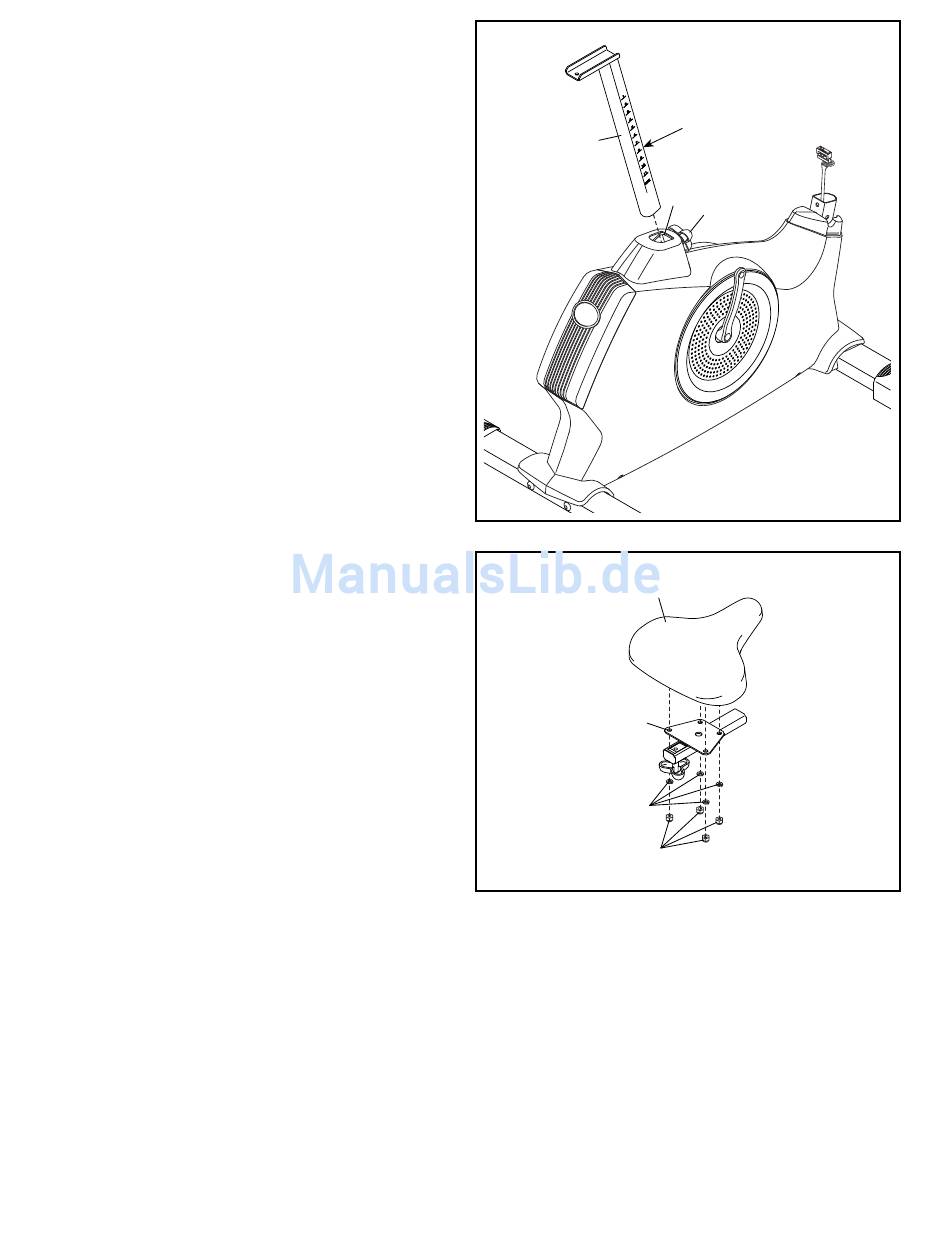

4. Lockern Sie den Sattelpfostenknopf (27) im
Rahmen (1) ein paar Umdrehungen.
Richten Sie die Sattelstütze (6) wie angezeigt
aus. Fügen Sie dann die Sattelstütze in den
Rahmen (1) ein.
Schieben Sie die Sattelstütze (6) nach oben
oder nach unten in die gewünschte Position und
drehen Sie den Sattelpfostenknopf (27) in ein
Verstellloch in der Sattelstütze ein.
Bewegen Sie die Sattelstütze (6) leicht nach
oben oder nach unten um sicherzustellen,
dass der Sitzpfostenknopf (27) in einer der
Verstelllöcher in der Sattelstütze eingerastet
ist.
5. Richten Sie den Sattel (23) und die
Sattelhalterung (24) wie abgebildet aus.
Befestigen Sie den Sattel (23) an die
Sattelhalterung (24) mit vier M8 selbstsichernde
Muttern (72) und vier M8 Federringe (64).
Anmerkung: Die selbsichernde Muttern und
Federringe könnten schon an der Unterseite des
Sattels befestigt sein.
4
6
5
23
24
64
72
8
Verstelllöcher
1
27
