ANPASSEN DES ANTRIEBSRIEMEN
Falls Sie spüren können, dass die Pedale rutschen
während Sie treten – auch wenn der Widerstand
zur höchsten Stufe eingestellt ist –, muss der
Antriebsriemen möglicherweise angepasst werden.

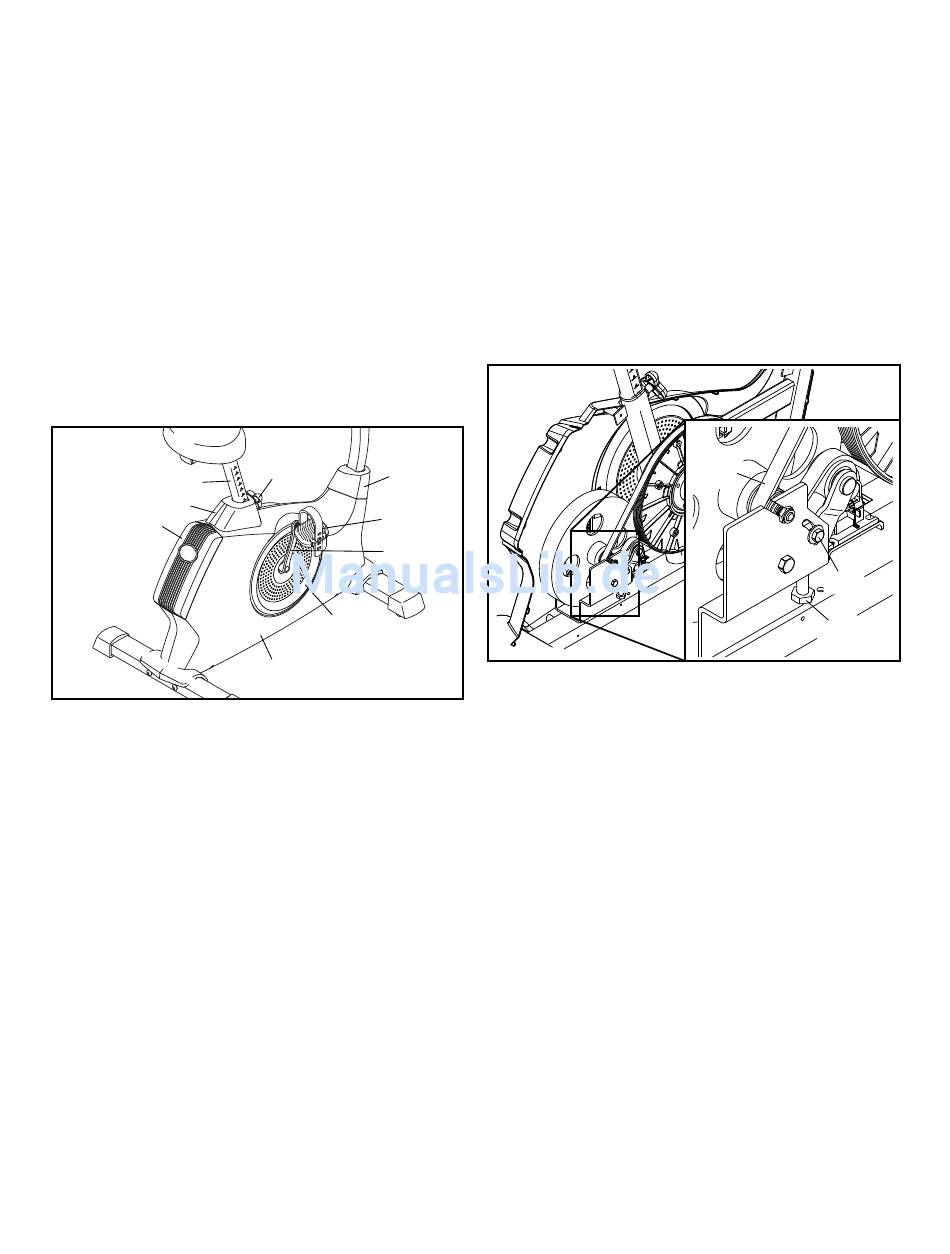

Um den Antriebsriemen einzustellen, ziehen Sie
zuerst den Stromadapter heraus. Entfernen Sie
das rechte Pedal, den Sattelstützenknopf, die
Sattelstütze, die obere Schutzschildabdeckung,
die hintere Schutzschildabdeckung, die vor-
dere Schutzschildabdeckung, die rechte
Scheibenabdeckung und das rechte Schutzschild
(siehe unten angeführte Anweisungen).
Mithilfe eines Schraubenschlüssels, drehen Sie das
rechte Pedal (21) gegen den Uhrzeigersinn und entfer-
nen Sie es.
6
8
9
Als nächstes, entfernen Sie den Sattelpfostenknopf
(27) und entfernen Sie die Sattelstütze (6).
Mithilfe eines Flachkopfschraubendrehers, entfer-
nen Sie die obere Schutzschildabdeckung (8) und
die hintere Schutzschildabdeckung (9). Mithilfe eines
Flachkopfschraubendrehers, entfernen Sie dann die
vordere Schutzschild-Abdeckung (7).
27
7
21
19
17
10
Drehen Sie die rechte Pedalscheibe (17) im
Uhrzeigersinn um es vom rechten Schutzschild (10)
zu entfernen. Anschließend, nehmen Sie die linke
Pedalscheibe vom rechten Kurbelarm (19) vorsichtig
herunter.
Siehe DETAILZEICHNUNG gegen Ende dieser
Bedienungsanleitung und entfernen Sie die M4 x
19mm Schrauben (44) und die M4 x 25mm Schrauben
(62) vom rechten und vom linken Schutzschild (10, 11).
Entfernen Sie dann auch das rechte Schutzschild.
Als nächstes, lockern Sie die M6 x 20mm
Sechskantschraube (49). Ziehen Sie dann die
M10 x 50mm Sechskantschraube (48) fest, bis der
Antriebsriemen (54) straff ist.
Wenn der Antriebsriemen (54) straff ist, ziehen Sie die
M6 x 20mm Sechskantschraube (49) an.
Befestigen Sie dann wieder das rechte Schutzschild,
die rechte Pedalscheibe, die vordere Schutzschild-
Abdeckung, die hintere Schutzschild-Abdeckung, die
obere Schutzschildabdeckung, die Sattelstütze, den
Sattelknopf und das rechte Pedal. Stecken Sie den
Stromadapter ein.
23
54
49
48
