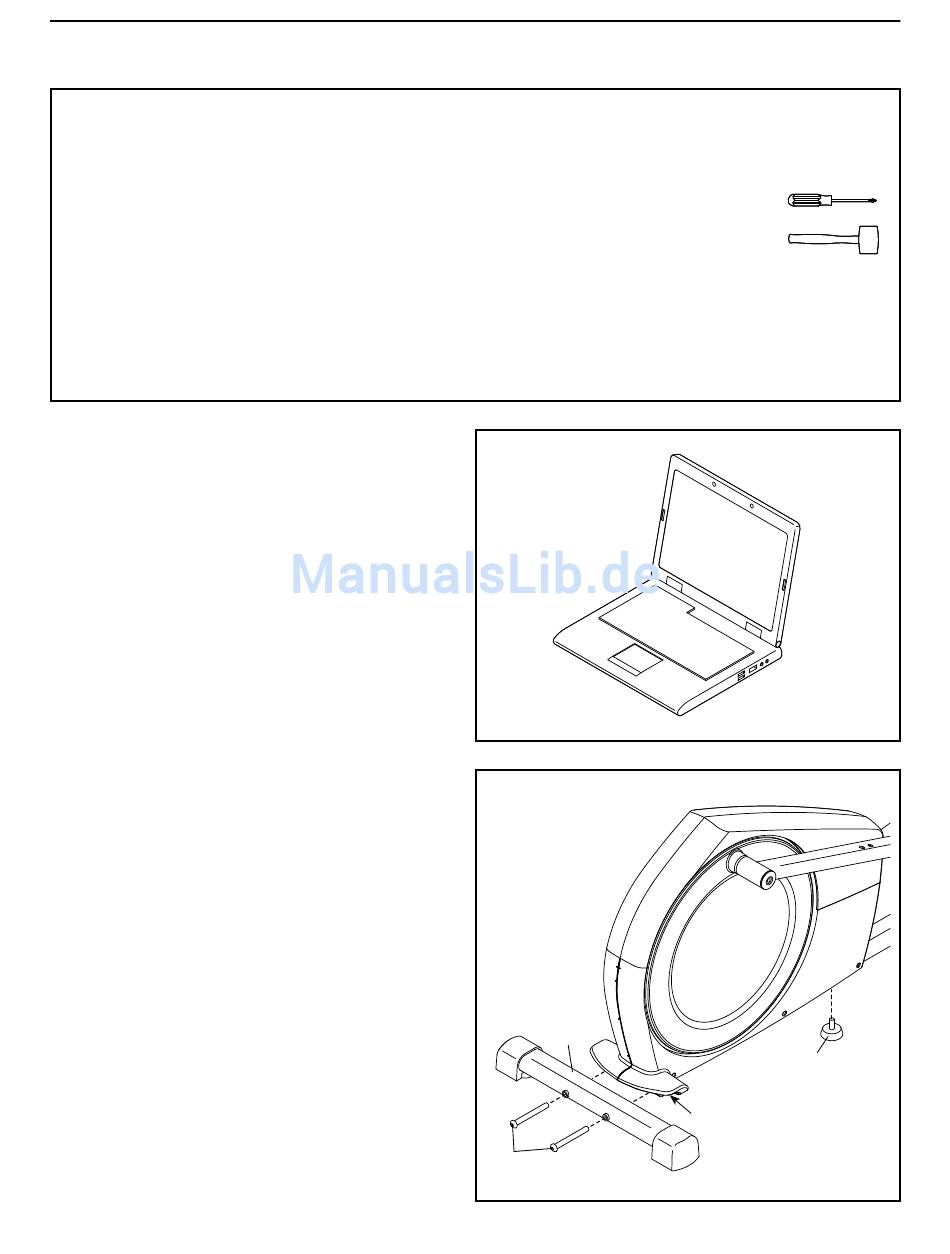

MONTAGE
• Zur Montage braucht man zwei Personen.
• Legen Sie alle Teile an einem freigeräumten Ort
und entfernen Sie die Verpackungsmaterialien.
Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist.
• Die linken Teile sind mit einem „L" oder „Links"
markiert und die rechten Teile mit einem „R" oder
„Rechts."
• Um kleine Teile zu identifizieren, siehe page
5.
1. Registrieren Sie Ihr Produkt auf
www.iconsupport.eu.
• Aktiviert Ihre Garantie
• Erspart Ihnen wertvolle Zeit falls Sie jemals
den Kundendienst kontaktieren müssen
• Ermöglicht uns, Sie bei Aktualisierungen und
anderen Angeboten zu benachrichtigen
Anmerkung: Falls Sie keinen Internetanschluss
haben, rufen Sie den Kundendienst (siehe
Vorderseite dieser Bedienungsanleitung) an.
2. Mithilfe einer zweiten Person, legen Sie etwas
vom Verpackungsmaterial (nicht abgebildet)
unter den hinteren Teil des Rahmens (1).
Lassen Sie den Rahmen von einer zweiten
Person halten, um ein Umkippen zu vermei-
den während Sie diesen Schritt durchführen.
Drehen Sie einen Ausgleichsfuß (47) in die
Unterseite des Rahmens (1) fest.
Identifizieren Sie die hintere Stützstange (70),
die keine Räder hat, und legen Sie diese wie auf
dem Aufkleber angedeutet aus.
Befestigen Sie die hintere Stützstange (70) mit
zwei M10 x 93mm Schrauben (78) am Rahmen
(1).
Entfernen Sie das Verpackungsmaterial unter
dem hinteren Teil des Rahmens (1).
• Zur Montage werden außer der mitgelieferten
Werkzeuge auch die folgenden Werkzeuge
benötigt:
einen Kreuzschlitzschraubendreher
einen Gummihammer
Die Montage wird erleichtert, wenn man einen
Schlüsselsatz besitzt. Um ein Beschädigen
der Teile zu vermeiden, benutzen Sie keine
Elektrowerkzeuge.
1
2
70
78
6
47
1
