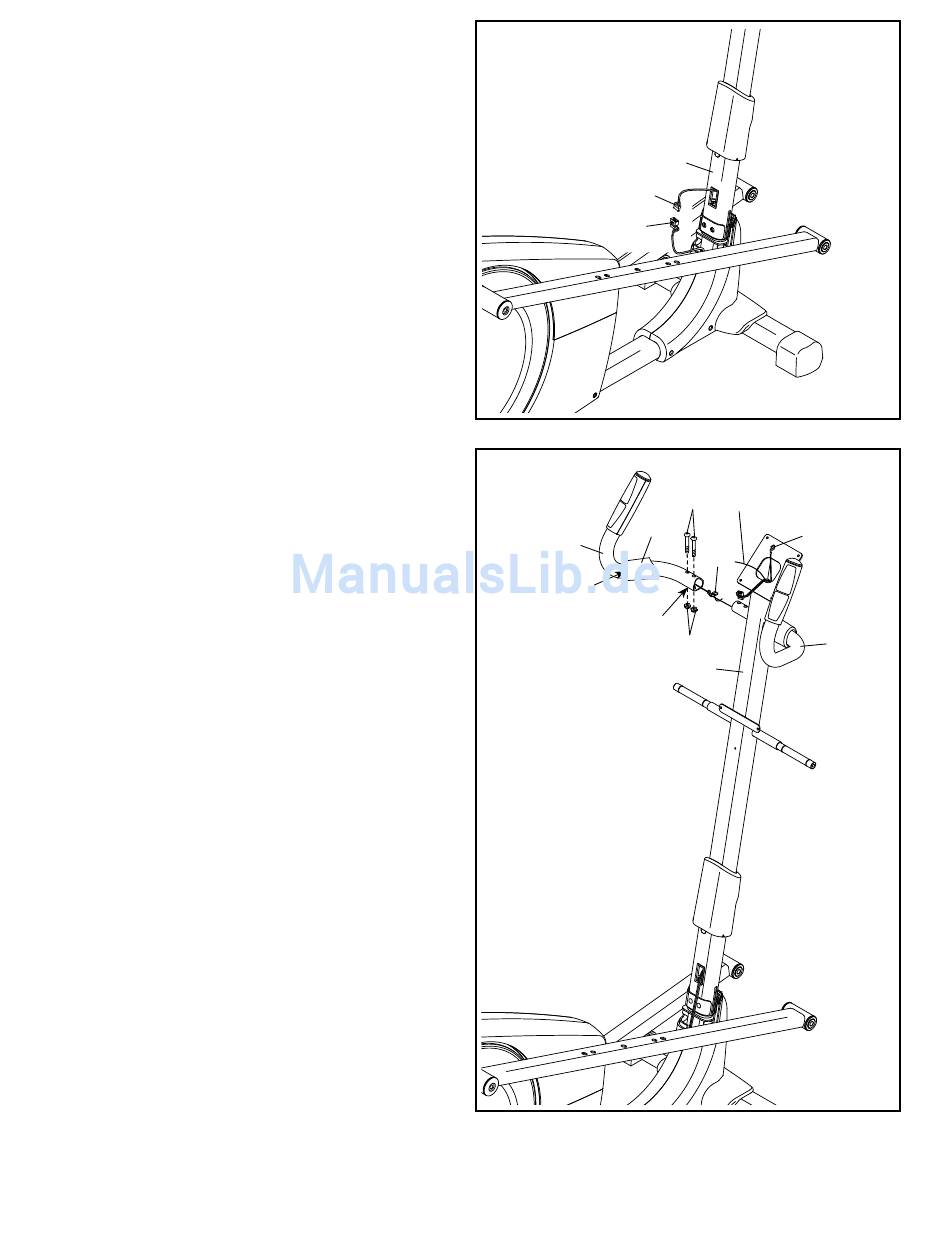

5. Verbinden Sie den Pfostendraht (28) mit dem
Rahmendraht (42). Schieben Sie das überflüs-
sige Kabel in den Pfosten (2) hinein.
6. Identifizieren Sie die linke Pulsstange (39) und
legen Sie dieses wie abgebildet aus.
Schieben Sie eine Pulsstangenabdeckung
(20) auf die linke Pulsstange (39) auf. Achten
Sie darauf, dass die flache Seite des
Pulsstangenabdeckung sich in der angedeu-
teten Position befindet.
Lassen Sie eine zweite Person die linke
Pulsstange (39) nahe des Pfostens (2) hal-
ten. Finden Sie die Kabelbefestigung in der
linken Seite des Pfostens. Binden Sie die
Kabelbefestigung an das Pulskabel (63) in der
linken Pulsstange. Ziehen Sie dann am oberen
Ende der Kabelbefestigung bis das Pulskabel
durch den Pfosten geleitet wurde.
Tipp: Vermeiden Sie ein Abklemmen des
Pulskabels (63). Befestigen Sie die linke
Pulsstange (39) mit zwei M8 x 35mm Bolzen
(76) und zwei M8 Kontermuttern (77) am
Pfosten (2). Achten Sie darauf, dass sich die
Kontermuttern in den sechseckigen Löchern
befinden.
Schieben Sie die Pulsstangenabdeckung (20)
gegen den Pfosten (2).
Wiederholen Sie diesen Schritt nun für die
rechte Pulsstange (21).
