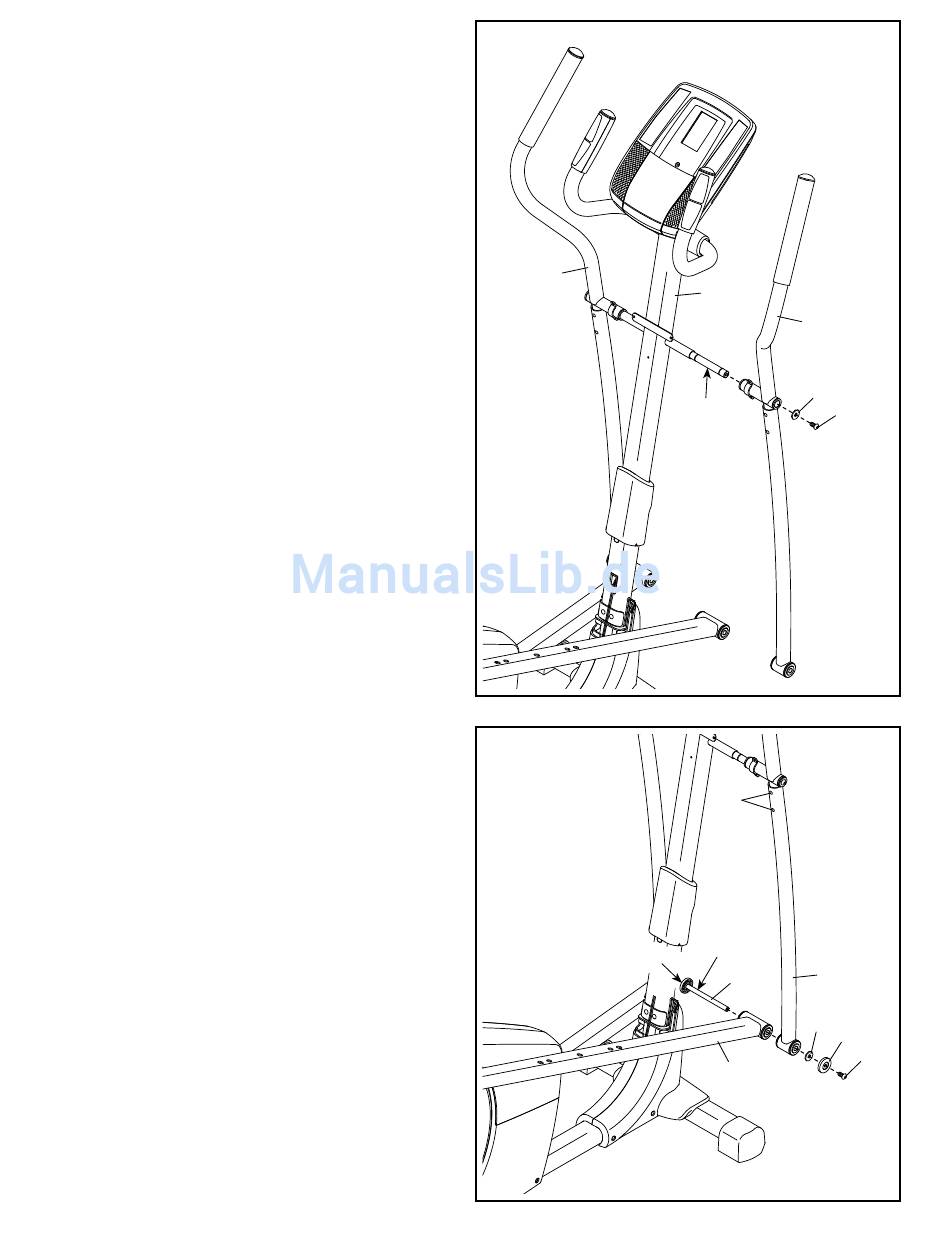

10. Um Ihre Finger sauber zu halten, benutzen
Sie eine kleine Plastiktüte um eine großzügige
Menge vom mitgeliefertem Schmierfett auf die
Achse auf der rechten Seite des Pfostens (2) zu
schmieren.
Dann, schieben Sie den rechten Oberkörperarm
(9) auf den Pfosten (2) auf.
Befestigen Sie den rechten Oberkörperarm (9)
mit einer M8 x 20mm Schraube (79) und einer
M8 Unterlegscheibe (33).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
11. Schmieren Sie eine kleine Menge an Schmierfett
auf die Drehachse (31).
Fügen Sie die Drehachse (31) durch den rechten
Pedalarm (49) und das rechte Oberkörperbein
(6) von der angedeuteten Richtung ein.
Drehen Sie eine M6 x 18mm Schraube (80),
eine Drehabdeckung (32) und eine M6 x 26mm
Unterlegscheibe (55) in das angedeutete Ende
der Drehachse (31) mit den Fingern ein.
Dann, ziehen Sie beide M6 x 18mm Schrauben
(80) in die Drehachse (31) gleichzeitig fest.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
Siehe Schritt 9. Ziehen Sie die M8 x 35mm
Bolzen (76) fest.
10
8
11
80
11
2
9
33
Schmier-
79
mittel
76
Schmier-
mittel
6
31
55
32
49
80
