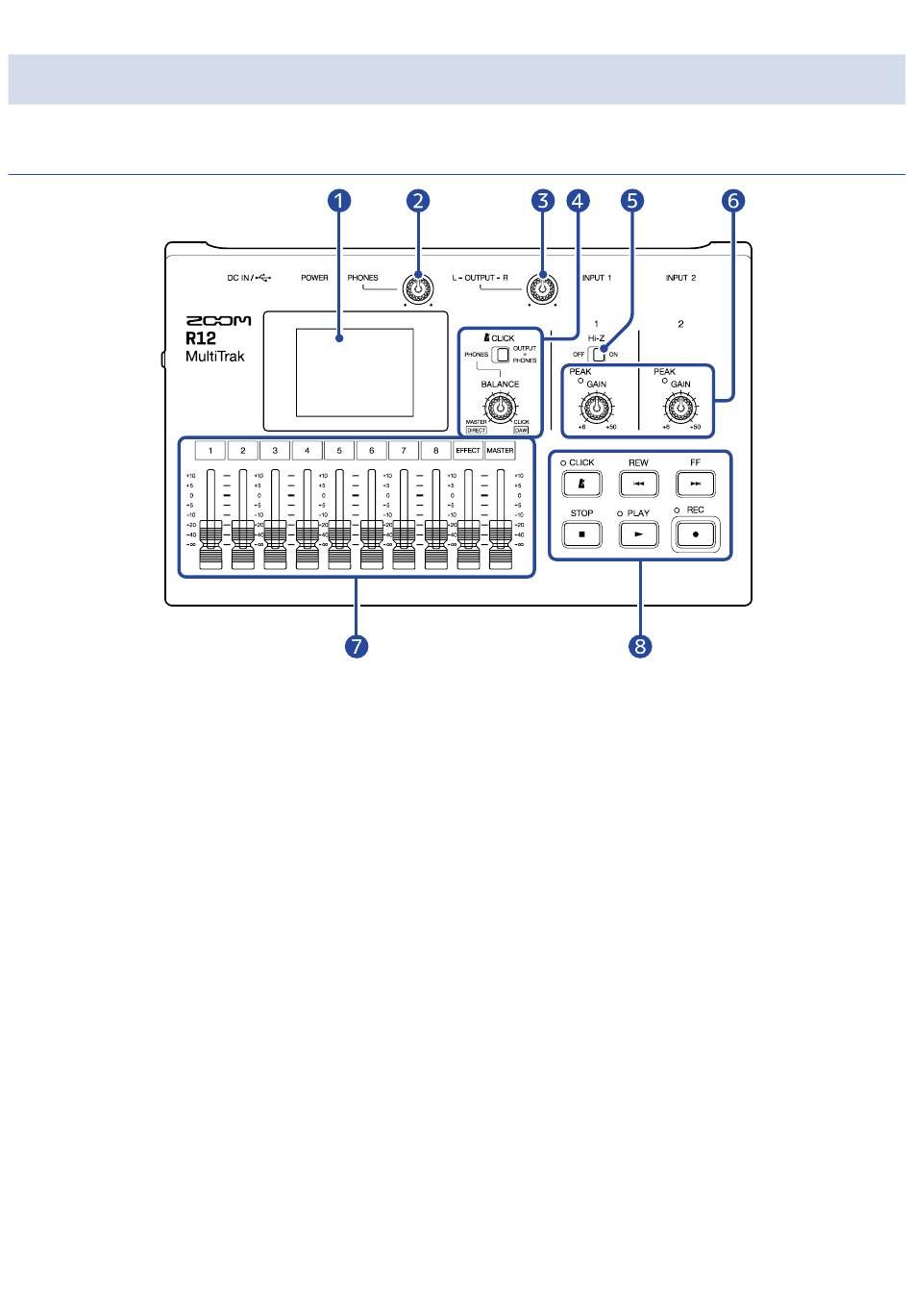

Beschreibung der Bedienelemente
Oberseite
❶
Touchscreen
Hier werden verschiedene Informationen eingeblendet, die Bedienung erfolgt durch Antippen.
❷
Lautstärkeregler PHONES
Damit stellen Sie die Kopfhörerlautstärke ein.
❸
Lautstärkeregler OUTPUT
Damit stellen Sie die OUTPUT-Lautstärke ein.
❹
BALANCE-Regler / CLICK-Schalter
Wenn der CLICK-Schalter auf PHONES eingestellt ist, steuert der BALANCE-Regler das Verhältnis
zwischen den MASTER- und CLICK-Signalen, die über die Buchse PHONES ausgegeben werden.
❺
Hi-Z-Taste
Schaltet den Hi-Z-Modus für INPUT 1 an/ab. Aktivieren Sie ihn, sofern Sie eine Gitarre oder einen Bass
anschließen.
❻
PEAK-Anzeigen / GAIN-Regler für die Eingänge
Über die GAIN-Regler im Eingang passen Sie die Eingangssignale an. Stellen Sie sie so ein, dass die
PEAK-Anzeigen nicht aufleuchten.
❼
Kanal/EFFECT/MASTER-Fader
Kanalfader: Sie steuern die einzelnen Spurpegel im Bereich von -∞ bis +10 dB aus.
EFFECT-Fader: Damit stellen Sie den Return-Pegel des Send-Effekts im Bereich von -∞ bis +10 dB ein.
7
