Inhaltszusammenfassung für Zoom R20 Multi Track Recorder
Seite 1
Kurzanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. Die Bedienungsanleitung steht auf der ZOOM-Webseite (www.zoom.jp/docs/r20) zum Download zur Verfügung. Auf dieser Seite stehen Dateien im PDF- und HTML-Format zur Verfügung. Das PDF-Dateiformat empfiehlt sich für den Ausdruck auf Papier und die Darstellung auf dem Computer.
Einsetzen von SD-Karten Unterstützte Aufnahmemedien SDHC: 4–32 GB SDXC: 64–512 GB Anschluss an Wiedergabegeräte Kopfhörer Aktivmonitore Schalten Sie Aktivmonitore vor dem Anschluss aus.
Seite 3
Einschalten ZOOM ZAD-1220 Netzteil Drehen Sie die Verriegelungs- schraube bis zum Anschlag fest. Andernfalls wird das Ge- rät nicht mit Strom versorgt. Schalten Sie die Aktivmonitore nach dem R20 ein. Bei Nichtbenutzung wird der R20 nach 10 Stunden automatisch ausgeschaltet. Sofern Sie das Gerät dau- erhaft eingeschaltet lassen möchten, deaktivieren Sie...
Einstellen des Datums und der Zeit Anlage von Projekten Die Vorlagen umfassen auch vorbe- reitete Rhythmus-Loops. Wählen Sie die gewünschte Vorlage aus.
█ Home-Screen Schaltfläche Tempo und Taktart Spurauswahl Takte/Beats bei Auf- Schaltfläche nahme/Wiedergabe Screen-Auswahl Schaltflächen Spurtyp Aufnahme-/Wieder- gabeposition Spurnummer/-typ Rhythmus-Spur Synth-Spur Zugehöriger Rhythmus-Loop Verschieben Sie den Screen, um wei- einer Vorlage tere Spuren und Takte einzublenden...
Aufnahme █ Anschluss und Vorbereitung Angeschlossenes Gerät Anschluss und Einstellung Gitarre/Bass mit passiven Tonabnehmern (Direktan- INPUT 1 ( schluss) Gitarre/Bass mit aktiven Ton- INPUT 1 ( abnehmern, Synthesizer oder INPUT 2 andere elektronische Geräte INPUT 1–4 Dynamisches Mikrofon INPUT 5–8 ( Kondensatormikrofon INPUT 5–8 ( Machen Sie Sound und passen Sie den Regler so an,...
█ Einsatz von Effekten Wählen Sie die Spur, auf der der Effekt zum Einsatz kommen soll. wählen Sie einen Patch-Spei- cher aus. • Tippen Sie auf , um zum vorhe- rigen Screen zurückzukehren. • Patch-Speicher enthalten die benutzten Effekte, ihre Reihenfol- ge, ihren On/Off-Status sowie die Parametereinstellungen.
█ Aufnahme Spuren, in denen leuchtet, werden aufgenommen. Drücken Sie bei angehaltener Wiedergabe, um die Aufnahme-/Wiedergabeposition auf den Anfang zu setzen. █ Wiedergabe von Aufnahmen Passen Sie die Pegel mit dem Master-Fader und den Fadern der Wiedergabespuren an.
█ Verwenden der Spuren 9–16 (Umschalten zwischen Spuren) Wählen Sie die Spuren aus, auf denen die INPUTS 1–8 aufgenom- men werden und die über die physi- kalischen Bedienelemente gesteuert werden. Die Spuren 1–8 sind aktiv. Die Spuren 9–16 sind aktiv. █...
█ Verschieben von Spurinhalten Aufnahmedaten können zwischen Spuren verschoben werden. Vor der Direktaufnahme einer an INPUT 1 (im Hi-Z-Modus) angeschlossenen E- oder Bassgitarre können Sie beispielsweise vorhandene Aufnahmedaten von Spur 1 auf eine andere Spur verschieben. █ Anpassen der Einstellungen einzelner Spuren Doppelt antippen Bearbeiten Sie die Einstellungen der...
Editieren von Projekten Wellenformen und MIDI-Noten, die Aufnahmespuren hinzugefügt werden, Regionen werden als „Regionen“ bezeichnet. Im R20 können Audio-, Rhythmus- und Synth-Regionen bearbeitet und für Pro- jekte genutzt werden. █ Verschieben von Regionen Markieren █ Erweitern von Regionen (Looping) Zuerst einmal antippen █...
█ Hinzufügen von Regionen Audio Doppelt antippen Synth Doppelt antippen Rhythmus Mixdown Projekte können in stereophone WAV-Dateien zusammengemischt werden. Da das Projekt während der Aufnahme des Mixdowns wiedergegeben wird, wirken sich Faderbewegungen während der Wiedergabe auf die Pegel aus. █ Anpassen der Mischung Bedienen Sie die Fader wäh- rend der Wiedergabe, um die Pegel auszusteuern.
Seite 13
Spuren stumm-/solo schalten Spuren stummschalten Nur ausgewählte Spu- ren wiedergeben █ Mixdown Wechseln Sie zur Pegelanzeige. Tippen Sie auf , sodass die Anzeige rot leuchtet. Starten Sie die Wiedergabe, um die Mix- down-Datei zu erstellen. Alle Faderbewegungen während der Wiedergabe wirken sich auf die Mixdown-Datei aus.

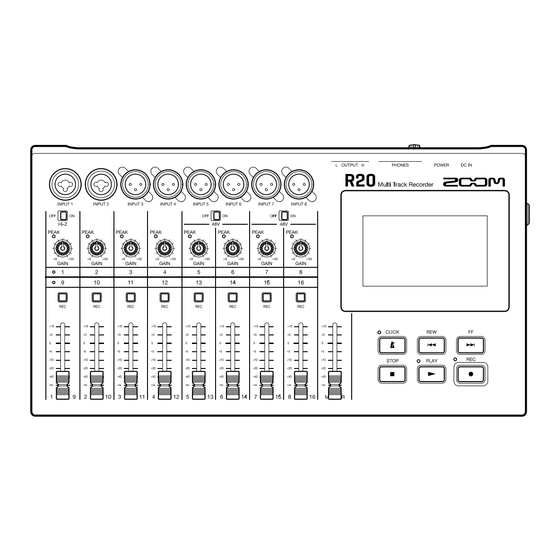

Beschreibung der Bedienelemente ① Input-Buchsen ⑦ PHANTOM-Schalter Verwenden Sie die INPUTS 1 und 2, um Hier de-/aktivieren Sie die +48V Phantom- Mikrofone, Keyboards oder Gitarren über speisung. Aktivieren Sie sie, wenn Sie z. B. XLR- und (unsymmetrische) 6,35 mm Klin- ein auf Phantomspeisung angewiesenes kenstecker anzuschließen.
① Power-Schalter ① Anschluss REMOTE IN Damit wird das Gerät ein-/ausgeschaltet. Hier schließen Sie einen ZOOM BTA-1 oder ② DC12V AC Netzteilbuchse einen anderen Drahtlos-Adapter an. Dieser ermöglicht die Steuerung des R20 über ein Hier schließen Sie das zugehörige Netzteil iOS-/iPadOS-Gerät mit der zugehörigen App.
Warenzeichen oder eingetragenes Warenzeichen von Cisco Systems, Inc. in den USA und in anderen Ländern und wird unter Lizenz verwendet. Alle Warenzeichen sowie registrierte Warenzeichen, die in dieser Anleitung zur Kenntlichmachung genutzt werden, sollen in keiner Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen. ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-4325-01...
