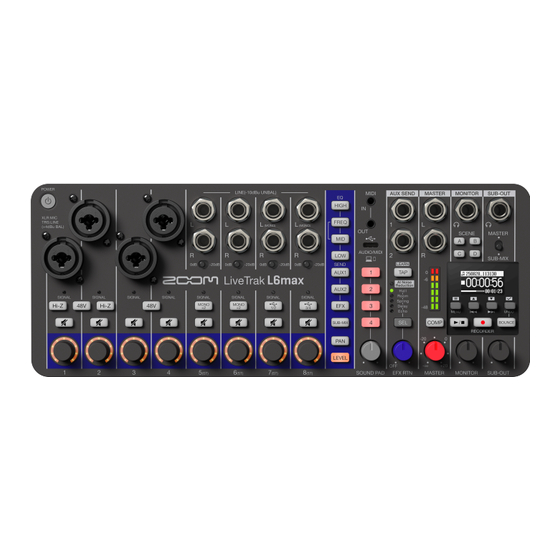

Zoom L6max Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für L6max:
Diese Anleitung herunterladen
Inhaltsverzeichnis

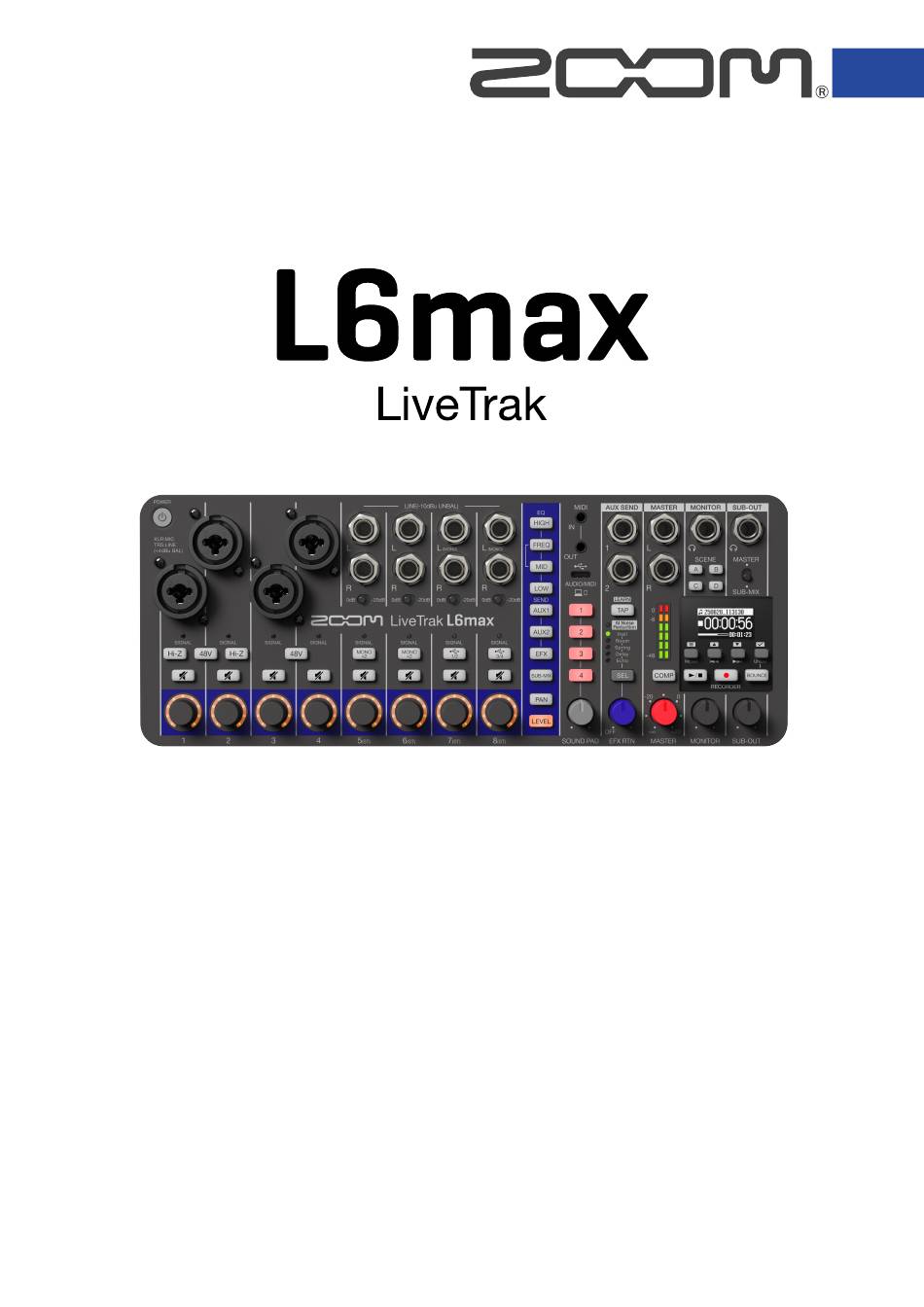

Bedienungsanleitung
Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise.
©2025 ZOOM CORPORATION
Dieses Handbuch darf weder in Teilen noch als Ganzes ohne
vorherige Erlaubnis kopiert oder nachgedruckt werden.
Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der
jeweiligen Firma. Alle Warenzeichen sowie registrierte Warenzeichen, die in dieser Anleitung zur Kenntlichmachung
genutzt werden, sollen in keiner Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen.
Zur korrekten Darstellung wird ein Farbbildschirm benötigt.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zoom L6max

Inhaltszusammenfassung für Zoom L6max

  • Seite 1 Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. ©2025 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.

  • Seite 2: Hinweise Zu Dieser Bedienungsanleitung

    • USB Typ-C ist ein Warenzeichen des USB Implementers Forum. • Aufnahmen von urheberrechtlich geschützten Quellen wie CDs, Schallplatten, Tonbändern, Live- Darbietungen, Videoarbeiten und Rundfunkübertragungen sind ohne Zustimmung des jeweiligen Rechteinhabers gesetzlich verboten. Die ZOOM CORPORATION übernimmt keine Verantwortung für etwaige Verletzungen des Urheberrechts.

  • Seite 3: Inhaltsverzeichnis

    Signalfluss................................... 25 Vorbereitung für den Einsatz..........................28 Stromversorgung............................... 28 Verkabelung................................31 Ein-/Ausschalten des Geräts............................40 Einstellen des Datum und der Uhrzeit sowie des Batterietyps (Grundeinstellungen für den L6max vor dem Einsatz)................................... 41 Verwendung der App..............................43 Mischung..................................47 Anpassen der Kanalpegel............................47 Einstellen der Gesamt- und Abhörpegel....................... 48 Stummschalten von Kanälen...........................51...
  • Seite 4 Anschluss an Computer, Smartphones und Tablets..................115 Einsatz mit Mac-Computern..........................116 Einsatz mit Windows-Computern......................... 117 Konfigurieren des USB-Audio-Modus........................119 Zuweisen der USB-Audiosignale zu den L6max-Eingängen................121 Einstellen der Funktion USB Mix Minus......................122 Datei-Übertragung auf einen Computer......................124 Anschluss an einem Computer über die App....................125 Trennen von einem Computer über die App.....................

  • Seite 5: L6Max Im Überblick

    L6max im Überblick Erzielen einer hohen Audioqualität bei der Mischung Dank der zwei A/D-Wandlerstufen und der Unterstützung des 32-Bit Float-Formats ist im Betrieb des L6max die bestmögliche Audioqualität während der Mischung sichergestellt. ANMERKUNG Im L6max verfügen die Buchsen INPUT 1 bis 4 jeweils über zwei A/D-Wandlerstufen.
  • Seite 6 Mischung Eingehende Signale werden im 32-Bit Float-Format verarbeitet, sodass die Audioqualität am Eingang auch bei der Mischung erhalten bleibt.

  • Seite 7: Die Schaltung Der Dualen A/D-Wandlerstufe Im Überblick

    Eingangsverstärkung angepasst werden muss – was normalerweise unverzichtbar ist. ANMERKUNG Im L6max verfügen die Buchsen INPUT 1 bis 4 jeweils über zwei A/D-Wandlerstufen. Beeindruckende Dynamik Durch die Kombination der zwei A/D-Wandler wird eine Dynamik erzielt, die mit einem einzigen A/D- Wandler nicht möglich wäre.

  • Seite 8: Umschalten Zwischen Zwei A/D-Wandlern

    Umschalten zwischen zwei A/D-Wandlern Der L6max überwacht den Datenstrom der beiden A/D-Wandler permanent und schaltet auf den A/D- Wandler um, der die für den Eingang aktuell besten Ergebnisse liefert. Minimales Rauschen Keine Übersteuerung Minimales Rauschen dank A/D-Wandler dank A/D-Wandler mit...

  • Seite 9: Bit Float Wav-Dateien Im Überblick

    32 Bit Float WAV-Dateien im Überblick Der L6max kann eingehende sowie gemischte Audiosignale aufnehmen. Die aufgenommenen Audiosignale werden im Dateiformat 32-Bit Float WAV gespeichert. 32 Bit Float WAV-Dateien bieten im Vergleich zu herkömmlichen 16/24 Bit WAV-Dateien die unten aufgeführten Vorteile. Dank dieser Vorteile bleibt die Audioqualität bei der Aufnahme auch bei der späteren Nachbearbeitung in einer DAW oder in einer...

  • Seite 10: Vorteil Bei Der Übersteuerung

    Vorteil bei der Übersteuerung Wenn eine Wellenform bei der Ausgabe mit dem L6max oder mit einer DAW übersteuert klingt, kann sie nach der Aufnahme bearbeitet und ihre Lautstärke abgesenkt werden, um eine Wellenform ohne Clipping bereitzustellen: Die ursprünglichen Daten einer 32 Bit Float WAV-Datei können nicht übersteuern.

  • Seite 11: Beschreibung Der Bedienelemente

    • Verwendung einer App zur detaillierten Einstellung der Hardware- sowie der Sound-Pad- Einstellungen (nur Computer) • Verwendung der Funktion zur Dateiübertragung (nur Computer) • Verwendung des L6max als Audio-Interface • Steuerung des L6max über MIDI-Funktionen Ein Betrieb über USB-Bus-Power wird unterstützt.
  • Seite 12 Ausgänge MASTER MONITOR und SUB-OUT aus. Mit dem Kompressor können Sie den Schalldruckpegel der MASTER-Ausgänge anheben und gleichzeitig Übersteuerungen vermeiden. ❼ Szenenauswahltasten (→ Speichern der Über diese Tasten speichern und laden Sie die Einstellungen des L6max. Einstellungen (Szenen)) ❽ Display Hier werden verschiedene Informationen eingeblendet.
  • Seite 13 ⓫ Sound-Pad-Sektion Durch Drücken der Pads – (1 – 4) können Sie die ihnen zugewiesenen Audiodateien wiedergeben. Passen Sie den Sound-Pad-Pegel über den Regler  (SOUND PAD) an.
  • Seite 14 SPITZE: + PHASE SCHIRM: MASSE Für den Anschluss von Monogeräten verwenden Sie jeweils die Buchse L (MONO). Im Betrieb des L6max als Audio-Interface drücken Sie die Taste  (USB 1/2) oder  (USB 3/4), sodass sie leuchtet: Nun können Sie das Stereoaudiosignal eines Computers, Smartphones oder...
  • Seite 15 ❹ Equalizer-Tasten Drücken Sie eine Taste, sodass sie leuchtet, um den Klang im gewählten Band mit den Kanal- Endlosreglern einzustellen. • Taste  (HIGH): Damit steuern Sie die hohen Frequenzen aus. • Taste  (FREQ): Damit stellen Sie die Scheitelfrequenz im Mittenband ein, die dann angehoben oder abgesenkt wird.
  • Seite 16 ⓭ Taste USB 1/2 (Kanal 7) Wenn Sie den L6max als Audio-Interface verwenden, drücken Sie diese Taste, um das Audiosignal der Kanäle 1 und 2 aus dem Computer oder Smartphone in Kanal 7 des L6max einzuspeisen. Wenn sie leuchtet, kann kein Signal über die Buchsen INPUT 7 (L (MONO)/R) eingespeist werden.
  • Seite 17 ■ Send-Effekt-Sektion ❶ Buchsen AUX SEND 1/2 Hier schließen Sie externe Effekte an. Verwenden Sie dazu TRS-Stecker. SPITZE: + PHASE RING: − PHASE SCHIRM: MASSE ❷ TAP-Taste Wenn der interne Effekt „Delay“ oder „Echo“ gewählt wurde, können Sie die Verzögerungszeit durch Antippen dieser Taste auf das gewünschte Tempo einstellen.
  • Seite 18 ■ Output-Sektion ❶ Ausgangsbuchsen MASTER L/R Verbinden Sie diese Buchsen mit einem PA-System oder aktiven Lautsprechern, um das im L6max gemischte Stereosignal auszugeben. Verwenden Sie dazu TRS-Stecker. SPITZE: + PHASE RING: − PHASE SCHIRM: MASSE ❷ Master-Pegelanzeigen Diese Anzeigen stellen den Pegel der Ausgangsbuchsen MASTER L/R in einem Bereich von −48 bis 0 dB dar.

  • Seite 19: Rechte Seite

    Rechte Seite ❶ microSD-Karteneinschub Hier setzen Sie eine microSD-Speicherkarte ein. ❷ USB-Power-Port (Typ-C) Der L6max kann über das angegebene Netzteil (AD-17) oder einen portablen 5 V Akku mit Strom versorgt werden.

  • Seite 20: Unterseite

    Unterseite ❶ Öffnungen zur Montage eines Eurorack-Adapters (ERL-6) Der L6max kann mit einem (separat erhältlichen) ERL-6 Eurorack-Adapter in einem Eurorack-Gehäuse eingebaut werden. ❷ Batteriefachabdeckung (→ Einsetzen der Öffnen Sie diese Abdeckung, um Typ-AA-Batterien einzusetzen oder zu entnehmen. Batterien)

  • Seite 21: Übersicht Der Dargestellten Screens

    Übersicht der dargestellten Screens In diesem Abschnitt werden die im Display des L6max dargestellten Screens vorgestellt. Home-Screen Wenn Sie den L6max einschalten, wird der folgende Screen im Display dargestellt. ❶ Projektname Hier wird der Name des gewählten Projekts dargestellt. ❷...

  • Seite 22: Menü-Screen

    Menü-Screen In diesem Screen können Sie Ordner auswählen, SD-Karten verwalten, USB-Funktionen verwenden und Einstellungen für die Sound-Pads und die Hardware vornehmen. Drücken Sie im geöffneten Home-Screen (Bedientaste 1), um diesen Screen zu öffnen. ❶ Menütitel ❷ Menü-Einträge Hier werden u. a. die Einstellungsoptionen und eingestellten Werte dargestellt. ❸...

  • Seite 23: Anschlussbeispiel

    Anschlussbeispiel USB (Typ-C) USB (Typ-C)
  • Seite 24 ❶ Mikrofone für die Lead- und Backing-Vocals, für Schlagzeug u. a. (→ Anschluss von Mikrofonen) ❷ Synthesizer und andere Instrumente (→ Anschluss von Synthesizern und Effekten) ❸ MIDI-Geräte einschließlich Keyboards und Controller (→ Anschluss von MIDI-Geräten) ❹ Aktivmonitore, PA-Systeme u. a.(→ Anschluss von Kopfhörern, Aktivmonitoren und Mischpulten) ❺...

  • Seite 25: Signalfluss

    Dabei hängt es von der Einstellung für den Recorder Mode zum Zeitpunkt der Aufnahme ab, welche Dateien mit dem L6max wiedergegeben werden. Wenn die Grundeinstellung „Multi Track“ aktiv ist, wird jede Spur wiedergegeben, sodass Sie EQ- und Pegeleinstellungen vornehmen können.
  • Seite 26 Master-Lautstärke und der Status des Kompressors (an/aus) wirken sich direkt auf die MASTER-L/R- Aufnahmedateien aus: Achten Sie daher darauf, wenn Sie die Master-Lautstärke oder den Kompressor- (→ Auswahl der Dateitypen für die Status verändern. Aufnahme) ❷ USB-Eingang (hellblau) Im Betrieb als Audio-Interface werden diese Signale an den Computer, das Smartphone oder das Tablet ausgegeben.
  • Seite 27 ⓮ Pegel für SOUND PAD L/R und SOUND PAD (Pegel von SOUND PAD 1 bis 4 und Gesamtpegel SOUND PAD) (lila) Die Signale der Sound-Pads werden ausgegeben. Neben den Pegeln für SOUND PAD 1 bis 4 (→ Einstellen der Sound-Pad-Pegel) kann die SOUND-PAD-Gesamtlautstärke eingestellt werden. ⓯...

  • Seite 28: Vorbereitung Für Den Einsatz

    Vorbereitung für den Einsatz Stromversorgung Der L6max kann wahlweise mit Batterien oder mit einer am USB-Port angeschlossenen Stromversorgung (Wechselstromnetzteil, USB-Bus-Power oder portabler Akku) betrieben werden. Die Stromquellen werden in der folgenden Reihenfolge verwendet: USB-Port auf der rechten Seite, USB- Port auf der Oberseite, Batterien.
  • Seite 29 ANMERKUNG • Verwenden Sie immer nur Batterien eines Typs (Alkaline, NiMH oder Lithium). • Stellen Sie den benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität exakt (→ Batterietyp dargestellt werden kann. einstellen) • Wenn die Batteriekapazität entladen sind, schalten Sie das Gerät sofort aus und setzen neue Batterien ein.

  • Seite 30: Anschluss Eines Netzteils

    Sie das Netzteil mit einer Steckdose. USB (Typ-C) Verwendung anderer Stromquellen Der L6max kann mit USB-Bus-Power betrieben werden, wenn Sie den USB-Port (Typ C) auf der Geräteoberseite mit einem Computer verbinden. Sie können auch eine (kommerziell erhältliche) mobile 5 V Batterie als Stromversorgung anschließen.

  • Seite 31: Verkabelung

    • Wenn Sie Geräte anschließen, die nicht für Phantomspeisung ausgelegt sind, sollten Sie die Einstellung für die Phantomspeisung nicht aktivieren. Andernfalls könnte das Gerät beschädigt werden. • Für eine vereinfachte Handhabung der Eingangssignale werden die Eingangspegel im L6max auf die an den jeweiligen Eingangsbuchsen angeschlossenen Steckertypen eingestellt. Verwenden Sie bei Anschluss...
  • Seite 32 HINWEIS Mit Phantomspeisung lassen sich Geräte, die eine externe Stromversorgung benötigen (wie z. B. Kondensatormikrofone) mit Spannung versorgen. +48 V ist der Standard.

  • Seite 33: Anschluss Von Synthesizern Und Effekten

    Anschluss von Synthesizern und Effekten Synthesizer, Effekte und andere Geräte können an den Buchsen INPUT 1 bis 8 angeschlossen werden. 1 bis 4 sind Mono- und 5 bis 8 sind Stereo-Eingänge. ■ Anschluss an den Buchsen INPUT 1 bis 4 • Verwenden Sie TRS-Stecker, um Geräte an den Eingängen anzuschließen. •...

  • Seite 34: Anschluss Von Kopfhörern, Aktivmonitoren Und Mischpulten

    • Mit Hilfe der PAD-Schalter können Sie die Dämpfung der Eingangssignale der angeschlossenen Geräte auf 0 dB oder –20 dB einstellen. • Schließen Sie Monogeräte an den Buchsen L (MONO) an. • Sie können stereophone Audiosignale auch von einem Computer, Smartphone oder Tablet einspeisen. Drücken Sie die Taste  (USB 1/2) bzw.

  • Seite 35: Anschluss Von Computern, Smartphones Und Tablets

    Nach Anschluss des L6max an einem Computer, Smartphone oder Tablet haben Sie folgende Möglichkeiten. • Installieren Sie den ZOOM L6 Editor auf einem Computer und verwenden Sie ihn, um Einstellungen an (→ Verwendung der den Sound-Pads und andere detaillierte Einstellungen vorzunehmen.
  • Seite 36 • Sie können MIDI-Signale mit DAWs und anderen Software-Anwendungen auf Computern, Smartphones (→ Einsatz von und Tablets austauschen und diese zur Steuerung des L6max verwenden. MIDI-Geräten)

  • Seite 37: Einsetzen Von Microsd-Karten

    • Zur Maximierung der Leistung sollten Sie neue oder in anderen Geräten verwendete microSD-Karten (→ Formatieren von grundsätzlich im L6max formatieren. microSD-Karten) • Die folgenden Aufnahmemedien-Formate werden unterstützt: - microSDHC-Speicherkarten - microSDXC-Speicherkarten Auf der ZOOM-Webseite (zoomcorp.com/help/l6max) finden Sie Informationen zu den microSD-Karten, die für den Einsatz in diesem Gerät freigegeben wurden.

  • Seite 38: Anwendungsbeispiele

    Das Gerät kann bei Live-Auftritten und bei Aufnahmen als Mixer für mehrere Synthesizer verwendet werden. ■ Live-Streaming von Podcasts (→ Einsatz als Audio- Das Gerät kann für das Live-Streaming von Mikrofonen in Echtzeit verwendet werden. Interface) Während des Streamings in Echtzeit kann der L6max gleichzeitig für die Aufnahme genutzt werden.

  • Seite 39: Einsatz Bei Außenaufnahmen

    ■ Einsatz bei Außenaufnahmen Im Betrieb mit herkömmlichen Batterien oder einem portablen Akku kann der L6max für Audiomitschnitte bei Außenaufnahmen verwendet werden. Die abgenommenen Audiosignale können auf einer microSD- Karte aufgenommen und für die Nachbearbeitung und Veröffentlichung/Verteilung auf einen Computer...

  • Seite 40: Ein-/Ausschalten Des Geräts

    (POWER), bis das Display leuchtet. Damit schalten Sie den L6max ein. ANMERKUNG Bei Nichtbenutzung wird der L6max nach 10 Stunden automatisch ausgeschaltet. Wenn das Gerät dauerhaft (→ Automatisches eingeschaltet bleiben soll, stellen Sie die Funktion „Auto Power Off“ auf „Never“ ein.

  • Seite 41: Einstellen Des Datum Und Der Uhrzeit Sowie Des Batterietyps (Grundeinstellungen Für Den L6Max Vor Dem Einsatz)

    Einsatz) Stellen Sie das Datum und die Uhrzeit sowie den Batterietyp ein, wenn entsprechende Screens bei der Inbetriebnahme nach dem Kauf oder nach dem Zurücksetzen des L6max auf die Werkseinstellungen angezeigt werden. Das Datum und die Uhrzeit werden dem Namen des Ordners hinzugefügt, in dem die Aufnahmedateien gespeichert werden.
  • Seite 42 Daten zurückgesetzt. Wenn beim Einschalten des Geräts der Screen zum Einstellen von Datum/Uhrzeit angezeigt wird, stellen Sie diese erneut ein oder verbinden Sie den L6max über ein USB-Kabel (Typ-C) mit einem Computer und starten (→ Einstellen von Datum und Uhrzeit über die Sie L6 Editor, um das Datum und die Uhrzeit abzurufen.

  • Seite 43: Verwendung Der App

    Verwendung der App Installieren Sie die Anwendung ZOOM L6 Editor auf einem Computer, um mit ihrer Hilfe detaillierte Einstellungen vorzunehmen. Verbinden Sie den USB-Port auf der Oberseite des L6max über ein USB-Kabel (Typ C) mit dem Computer. USB (Typ-C) Laden Sie „ZOOM L6 Editor“ von zoomcorp.com/help/l6max...
  • Seite 44 In diesem Fall starten Sie ZOOM L6 Editor vor der anderen App. Oder Sie sperren die Ports MIDIIN3 und (→ USB-MIDI-Port im MIDIOUT3 (ZOOM L6max) in dieser App. Überblick) • Der L6max kann mit ZOOM L6 Editor ab Version 2.0.0 und höher verbunden werden. Führen Sie im Fall einer älteren Version ein Update durch.

  • Seite 45: App-Screen Im Überblick

    Date & Time (→ Einstellen des Datums und der Zeit) Hier werden das für den L6max eingestellte Datum und die Uhrzeit dargestellt. (Wenn ZOOM L6 Editor gestartet wird, werden das Datum und die Uhrzeit für den L6max vom Computer abgerufen und automatisch eingestellt.)
  • Seite 46 ❽ Einstellung für den Betrieb als Audio-Interface Hier stellen Sie den Modus für den Betrieb des L6max als Audio-Interface ein. ❾ USB Mix Minus (→ Einstellen der Funktion USB Mix Minus) Hier aktivieren Sie die Funktion USB Mix Minus. ❿ MIDI-Einstellungen (→ Einsatz von MIDI-Geräten) Hier nehmen Sie MIDI-bezogene Einstellungen vor.

  • Seite 47: Mischung

    Mischung Anpassen der Kanalpegel Drücken Sie die Taste  (LEVEL), sodass sie leuchtet, um die Pegel in den gewünschten Kanälen (Endlosregler) einzustellen. Die Einstellungen können mit Hilfe der Anzeigen überprüft werden.

  • Seite 48: Einstellen Der Gesamt- Und Abhörpegel

    Einstellen der Gesamt- und Abhörpegel Die im L6max gemischten Signale können über die Ausgangsbuchsen MASTER an Aktivmonitore oder ein PA-System ausgegeben werden. Zudem können Sie die Signale auch über einen am Ausgang MONITOR und den Buchsen SUB-OUT angeschlossenen Kopfhörer abhören.

  • Seite 49: Auswahl Der Audioausgangsquelle Für Die Buchse Sub-Out

    Auswahl der Audioausgangsquelle für die Buchse SUB-OUT • Wählen Sie mit dem Schalter (SUB-OUT) die gewünschte Quelle für die Audioausgabe. Einstellung Erklärung MASTER Es wird dasselbe Signal wie im MASTER ausgegeben. SUB-MIX Es wird das mit dem Schalter SUB-MIX gewählte Audiosignal ausgegeben.

  • Seite 50: Einstellen Der Sub-Mix-Pegel

    Einstellen der SUB-MIX-Pegel Drücken Sie die Taste  (SUB-MIX), sodass sie leuchtet, um die Pegel in den gewünschten Kanälen mit (Endlosregler) einzustellen. Die Einstellungen können mit Hilfe der Anzeigen überprüft werden.

  • Seite 51: Stummschalten Von Kanälen

    Stummschalten von Kanälen Drücken Sie die Taste  (Mute) im gewünschten Kanal, die nun leuchtet. Nun wird das Signal im gewählten Kanal stummgeschaltet. Es können mehrere Kanäle stummgeschaltet werden. Drücken Sie eine leuchtende Taste (Mute), um die Stummschaltung dieses Kanals aufzuheben.

  • Seite 52: Einstellen Des Panoramas Für Jeden Kanal

    Einstellen des Panoramas für jeden Kanal Drücken Sie die Taste  (PAN), sodass sie leuchtet, um die Links-Rechts-Positionen der gewünschten Kanäle mit (Endlosregler) einzustellen. Die Einstellungen können mit Hilfe der Anzeigen überprüft werden. In der Mittelstellung leuchtet die Anzeige in der Mitte.

  • Seite 53: Einstellen Des Kanal-Klangs (Eq)

    Einstellen des Kanal-Klangs (EQ) Sie können die Frequenzbänder anheben/absenken, um den Klang in jedem Kanal einzustellen. Drücken Sie die Taste für den gewünschten Parameter ( (HIGH), (FREQ), (MID) oder (LOW)), sodass sie leuchtet, und stellen Sie anschließend die Verstärkung/Absenkung mit dem Endlosregler für den gewünschten Kanal ein.

  • Seite 54: Einsatz Von Effekten

    Einsatz von Effekten Die internen Effekte des L6max können in jedem Kanal verwendet werden. Zudem können bis zu zwei externe Effektgeräte angeschlossen und in die Mischung eingebunden werden. Einsatz der internen Effekte Die Lautstärke des internen Effekts kann eingestellt werden.
  • Seite 55 Drücken Sie die Taste  (EFX), sodass sie leuchtet, um die Signale, die aus den gewünschten Kanälen auf den Effekt gespeist werden, anteilig mit (Endlosregler) einzustellen. Über den Send-Anteil können Sie die Effektintensität einstellen. Die eingestellten Werte können mit Hilfe der Anzeigen überprüft werden. HINWEIS Ein Send-Signal kann stummgeschaltet werden, indem Sie die Taste (Mute) für den Kanal drücken,...

  • Seite 56: Anpassen Der Internen Effektparameter

    Anpassen der internen Effektparameter Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Mixer“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Effect Parameter“ und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 57 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den gewünschten Parameter und drücken Sie zur Bestätigung der Auswahl (Bedientaste 4). Wählen Sie den Parameterwert mit (Bedientaste 2) und (Bedientaste 3) aus und drücken Sie zur Bestätigung (Bedientaste 4). ❶ Hall (Hall Reverb) • DECAY steuert die Dauer des Nachhalls. •...

  • Seite 58: Einstellen Der Internen Effektparameter Mit Der App

    Einstellen der internen Effektparameter mit der App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor auf dem Computer. App) Klicken Sie „Edit“ im Abschnitt „Effect Parameter“. Nun wird ein Screen eingeblendet, in dem Sie die Effektparameter anpassen können.
  • Seite 59 • TONE steuert die Klangfarbe. ❹ Delay (digitales Delay) • TIME steuert die Delay-Zeit. • FEEDBACK steuert den Feedback-Anteil. (→ Anschluss von • Das Tempo folgt ebenfalls der MIDI CLOCK. MIDI-Geräten) ❺ Echo (Tape Echo) • TIME steuert die Delay-Zeit. • REPEAT steuert die Anzahl der Wiederholungen. (→ Anschluss von •...

  • Seite 60: Einsatz Der Externen Effekte

    Bis zu zwei externe Effekte können angeschlossen und über jeden Kanal angesteuert werden. Anschluss von externen Effekten : Audiosignalfluss ❶ Verbinden Sie die Buchsen AUX SEND 1 oder 2 des L6max mit der Eingangsbuchse eines externen Effektgeräts. Die Send-Signale aus den Kanälen werden vom L6max auf den externen Effekt gespeist. ❷...
  • Seite 61 Einsatz der externen Effekte (→ Anpassen der Stellen Sie die Pegel der Kanäle ein, an denen die Effekte angeschlossen sind. Kanalpegel) (→ Einstellen des Panoramas für jeden Bei Bedarf passen Sie das Panorama Kanal) und den EQ (→ Einstellen des Kanal-Klangs (EQ)) an. Drücken Sie die Taste  (AUX1) oder  (AUX2), sodass sie leuchtet, um die Signale, die...
  • Seite 62 HINWEIS • Halten Sie die Taste (AUX1) oder (AUX2) gedrückt und drücken Sie eine Taste (Mute), sodass diese Taste leuchtet und dieser Abgriff für die Buchse AUX SEND stummgeschaltet wird. Wenn der Send stummgeschaltet ist, leuchtet die Taste (Mute), während die Taste (AUX1) oder (AUX2) gedrückt wird.
  • Seite 63 Hier können Sie den Abgriff für die Buchsen AUX SEND 1/2 in jedem Kanal wahlweise vor oder hinter den Pegelregler schalten. Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor auf dem Computer.
  • Seite 64 Einstellung Erklärung Vor dem Fader Die Signale für die Buchsen AUX SEND 1/2 werden vor dem Lautstärkeregler abgegriffen. Der Send-Pegel ist nicht von der Einstellung der Lautstärke im Kanal abhängig. Hinter dem Fader Die Signale für die Buchsen AUX SEND 1/2 werden hinter dem Lautstärkeregler abgegriffen.

  • Seite 65: Verwenden Der Ai Noise Reduction

    Verwenden der AI Noise Reduction Durch den Einsatz der Funktion AI Noise Reduction können Vibrationen, die von Mikrofonen aufgenommen werden, sowie Wind- und andere Umgebungsgeräusche sowie Störgeräusche von elektronischen Instrumenten reduziert werden. Drücken Sie die Taste (SEL) mehrfach, um „AI Noise Reduction“ auszuwählen. Die Anzeige AI Noise Reduction leuchtet auf.

  • Seite 66: Auswahl Der Signalquelle Für Monitor (Monitor Point)

    Auswahl der Signalquelle für MONITOR (Monitor Point) Die Position für den MONITOR-Abgriff kann ausgewählt werden. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Mixer“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Monitor Point“...

  • Seite 67: Auswahl Der Signalquelle Für Monitor Über Die App (Monitor Point)

    Der Signalabgriff für MONITOR sitzt hinter der Lautstärke-Einstellung für den MASTER OUT. Auswahl der Signalquelle für MONITOR über die App (Monitor Point) Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor.

  • Seite 68: Auswahl Der Signalquelle Für Sub- Out (Sub-Out Point)

    Auswahl der Signalquelle für SUB- OUT (Sub-Out Point) Die Position für den SUB-OUT-Abgriff kann ausgewählt werden. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Mixer“ und drücken Sie zur Bestätigung (Bedientaste 4).

  • Seite 69: Auswahl Der Signalquelle Für Sub-Out Über Die App (Sub-Out Point)

    Der Signalabgriff für den SUB-OUT sitzt hinter der Lautstärke-Einstellung für den MASTER OUT. Auswahl der Signalquelle für SUB-OUT über die App (Sub-Out Point) Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor.

  • Seite 70: Speichern Der Einstellungen (Szenen)

    Speichern der Einstellungen (Szenen) Sie können die gesamten Mixer-Einstellungen in bis zu 4 Szenen abspeichern und diese gespeicherten Einstellungen zu jeder Zeit laden. Speichern von Szenen Drücken und halten Sie die Taste für die gewünschte Szene (  (A),  (B),  (C) oder  (D)), bis sie leuchtet.

  • Seite 71: Laden Von Szenen

    Laden von Szenen Drücken Sie die Taste der Szene, die geladen werden soll (  (A),  (B),  (C) oder  (D)). Diese Taste leuchtet nun und die gespeicherte Szene wird geladen. Wenn Tasten nicht leuchten, sind dort keine Szenen gespeichert. ANMERKUNG • Durch ein kurzes Drücken der Taste laden Sie die Szene. Wenn Sie eine Taste zu lange drücken, wird sie mit den aktuellen Mixer-Einstellungen überschrieben.

  • Seite 72: Zurücksetzen Der Mixer-Einstellungen

    Zurücksetzen der Mixer-Einstellungen Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Mixer“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Load Default Scene“ und drücken Sie zur Bestätigung (Bedientaste 4).

  • Seite 73: Einsatz Der Sound-Pads

    Zuordnung von Audiodateien zu den SOUND-PAD-Tasten Sie können den SOUND-PAD-Tasten Audiodateien zuweisen, die auf der microSD-Karte gespeichert wurden. Zudem können Sie mit dem L6max Audiodateien aufnehmen, um sie den Tasten zuzuweisen. Zuweisen der auf der microSD-Karte gespeicherten Audiodateien zu den SOUND-PAD-Tasten Sie können den SOUND-PAD-Tasten Audiodateien zuweisen, die auf der im L6max eingesetzten microSD-...
  • Seite 74 Audiodateien, die der Taste SOUND PAD (3) zugewiesen sind ❹ Audiodateien, die der Taste SOUND PAD (4) zugewiesen sind (→ Einsetzen von Setzen Sie die microSD-Karte mit den gespeicherten Audiodateien im L6max ein. microSD-Karten) Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet.
  • Seite 75 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) das gewünschte Sound-Pad aus und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die gewünschte Datei aus und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 76 Zuweisen der auf der microSD-Karte gespeicherten Audiodateien zu den SOUND-PAD-Tasten über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor auf dem Computer. App) Klicken Sie im Pulldown-Menü „File“ auf die Audiodateien, um sie zuzuweisen.
  • Seite 77 Sie können den Sound-Pads Stereodateien zuweisen, die mit dem L6max aufgenommen und gemischt wurden. Bereiten Sie die Aufnahme vor. Schließen Sie Mikrofone, Instrumente und ggf. andere Audiogeräte am L6max an und erstellen Sie eine Mischung der anliegenden Audiosignale, die einem der Sound-Pads dann als Sound zugewiesen werden soll. (→ Verkabelung, Mischung) Halten Sie die Taste (Record) gedrückt und drücken Sie eine der SOUND-PAD-Tasten (...

  • Seite 78: Einstellen Der Sound-Pad-Wiedergabe-Modi

    Einstellen der Sound-Pad-Wiedergabe-Modi Sie können die Wiedergabe-Modi einstellen, die von den Sound-Pads verwendet werden, wenn Sie sie drücken. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Sound Pad“ und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 79 Stellen Sie den Play-Modus mit (Bedientaste 2) und (Bedientaste 3) ein und drücken Sie zur Bestätigung (Bedientaste 4). Einstellung Erklärung One-shot Bei jedem Drücken eines Pads wird die Datei einmalig von Anfang bis Ende wiedergegeben und dann angehalten. Das ist z. B. für das Einspielen von Jingles oder einer Hintergrundmusik sinnvoll.

  • Seite 80: Einstellen Der Sound-Pad-Pegel

    Einstellen der Sound-Pad-Pegel Sie können die Pegel der Sound-Pads einstellen, wenn Sie sie drücken. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Sound Pad“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Level“...
  • Seite 81 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die gewünschte Lautstärke und drücken Sie zur Bestätigung (Bedientaste 4). Die Lautstärkepegel können für jedes Sound-Pad einzeln von −∞ bis +10 dB eingestellt werden.

  • Seite 82: Einstellen Der Sound-Pad-Wiedergabe-Modi Und -Pegel Über Die App

    Einstellen der Sound-Pad-Wiedergabe-Modi und -Pegel über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor auf dem Computer. App) Klicken Sie in den Pulldown-Menüs „Play mode“ auf den gewünschten Wiedergabe-Modus, um ihn auszuwählen.
  • Seite 83 Klicken Sie in den Pulldown-Menüs „Level“ auf den gewünschten Lautstärkewert, um ihn auszuwählen. Die Lautstärkepegel können für jedes Sound-Pad einzeln von −∞ bis +10 dB eingestellt werden.

  • Seite 84: Spielen Der Sound-Pads

    Spielen der Sound-Pads Drücken Sie ein leuchtendes SOUND PAD ( (1), (2), (3) oder (4)). Dadurch wird die diesem SOUND PAD zugewiesene Audiodatei wiedergegeben. Während der SOUND- PAD-Wiedergabe blinkt die zugehörige SOUND-PAD-Taste. (→ Einstellen der Der Wiedergabe-Modus kann umgeschaltet werden. Sound-Pad-Wiedergabe-Modi) Wenn SOUND-PAD-Tasten nicht leuchten, wurde ihnen keine Audiodatei zugewiesen.

  • Seite 85: Wiedergabe Der Sound-Pads Mit Computern, Smartphones, Tablets Und Midi-Geräten

    Smartphones, Tablets und MIDI-Geräten Sie können die Wiedergabe der Sound-Pads über Computer, Smartphones, Tablets und MIDI-Geräte (einschließlich MIDI-Keyboards) steuern. Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor.

  • Seite 86: Bedienung Der Sound-Pads In Abstimmung Mit Der Midi-Clock

    Bedienung der Sound-Pads in Abstimmung mit der MIDI- Clock Die Bedienung kann so eingerichtet werden, dass das Starten/Anhalten der Aufnahme und das Starten der Wiedergabe (quantisiert) im Takt des MIDI-Clock-Tempos erfolgt. Einstellen der Sound-Pad-Bedienung Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet.

  • Seite 87: Einstellen Der Sound-Pad-Bedienung Über Die App

    Die Bedienung des Sound-Pads erfolgt synchron zur MIDI-Clock eines anderen Geräts. ■ Einstellen der Sound-Pad-Bedienung über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor. App) Klicken Sie auf die Einstellungen in den MIDI Clock Sync Pulldown-Menüs.

  • Seite 88: Einstellen Des Midi-Clock-Quellgeräts Für Die Synchronisation

    Einstellen des MIDI-Clock-Quellgeräts für die Synchronisation Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Sound Pad“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „MIDI Clock Source“ und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 89 Einstellung Erklärung Auto Das Gerät wählt automatisch die MIDI-Clock für die Synchronisation und verwendet sie für die Aufnahme und Wiedergabe der Sound Pads. MIDI IN hat Vorrang vor USB MIDI. MIDI IN Das Gerät synchronisiert sich auf die MIDI-Clock des Geräts, das an der Buchse MIDI IN angeschlossen ist, und nutzt sie für die Aufnahme und Wiedergabe der Sound Pads.

  • Seite 90: Aufnahme Und Wiedergabe Von Audio

    Aufnahme und Wiedergabe von Audio Nach dem Einsetzen einer microSD-Karte im L6max können Sie die an den Kanälen anliegenden Signale sowie eine Stereomischung aller Kanäle aufnehmen. Aufgenommene Dateien können ebenfalls wiedergegeben werden. ANMERKUNG • Aufnahmedateien werden im folgenden Format gespeichert: - Samplingfrequenz: 48 kHz...
  • Seite 91 Aufnahme unterbrochen wird. In diesem Fall entsteht keine Lücke zwischen den beiden Dateien. HINWEIS Da Dateien in regelmäßigen Abständen automatisch gespeichert werden, können Dateien auch bei einem Stromausfall oder einem anderen Problem während der Aufnahme wiederhergestellt werden, indem der L6max die microSD-Karte liest und die betroffenen Dateien wiedergibt.

  • Seite 92: Auswahl Der Dateitypen Für Die Aufnahme

    Auswahl der Dateitypen für die Aufnahme Sie können auswählen, welche Dateitypen bei der Aufnahme gespeichert werden. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Recorder Mode“ und drücken Sie zur Bestätigung (Bedientaste 4).

  • Seite 93: Auswahl Der Dateitypen Für Die Aufnahme Über Die App

    Auswahl der Dateitypen für die Aufnahme über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor auf dem Computer. App) Klicken Sie auf die Aufnahmedatei-Einstellung für die Option „Recorder Mode“.

  • Seite 94: Wiedergabe Von Aufnahmen

    Wiedergabe von Aufnahmen Drücken Sie die Taste  (Play/Stop). Die Taste (Wiedergabe/Stopp) leuchtet grün und die Wiedergabe der gewählten Datei beginnt. • Passen Sie die Kopfhörerlautstärke mit dem Regler  (MONITOR) an. • Stellen Sie den Pegel, der über die MASTER-Ausgangsbuchsen ausgegeben wird, mit dem Regler (MASTER) ein.

  • Seite 95: Overdubbing

    Overdubbing Mit der Bounce-Funktion können Sie die bereits aufgenommenen Spuren 1 bis 8 in einer Stereo-Bounce- Spur zusammenführen, sodass Sie auf den Spuren 1 bis 8 wieder neu aufnehmen können. Wenn Sie diesen Vorgang wiederholen, können Sie Overdub-Stereodateien erzeugen. ANMERKUNG •...
  • Seite 96 Eintrag Erklärung Quick Bounce Dadurch führen Sie den Bounce-Vorgang mit hoher Geschwindigkeit durch. Damit können Sie die Spuren 1 bis 8 in sehr kurzer Zeit in einer Stereospur zusammenfassen. Der Klang kann während des Bounce-Vorgangs nicht verändert werden. Real Time Bounce Damit führen Sie den Bounce-Vorgang der Aufnahmen in Echtzeit durch.
  • Seite 97 Nach Abschluss des Bounce-Vorgangs sind weitere Aufnahmen möglich. Die Taste (BOUNCE) leuchtet orange. HINWEIS • Wenn das Bounce-Ergebnis beim Abhören nicht Ihren Erwartungen entspricht, drücken Sie (Bedientaste 4), um zu dem Zustand vor dem Bounce-Vorgang zurückzukehren (UNDO-Funktion). Die UNDO-Funktion steht nur für den unmittelbar vorhergehenden Bounce-Vorgang zur Verfügung. •...
  • Seite 99 Wiederholen Sie die Schritte 3 – 5. Dadurch wiederholen Sie den Bounce-Vorgang und die Aufnahme. ANMERKUNG Eine Aufnahme ohne vorheriges Bouncen löscht die auf den Spuren 1 bis 8 aufgenommenen Dateien und ersetzt sie durch neue Aufnahmedateien. Führen Sie abschließend dieselben Aktionen wie in Schritt 3 durch, um eine einzelne Overdub- Stereodatei per Bounce zu erstellen.
  • Seite 100 Beenden des Bounce-Modus Drücken Sie die Taste (BOUNCE). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Exit Bounce Mode“ und drücken Sie zur Bestätigung (Bedientaste 4). Die Taste (BOUNCE) erlischt und der Bounce-Modus wird beendet. ANMERKUNG Durch Beenden des Bounce-Modus wird automatisch ein leeres Projekt erzeugt und geöffnet.

  • Seite 101: Verwaltung Von Projekten

    Mit dem L6max erzeugte Projekte werden auf der microSD-Karte gespeichert. Auf der microSD-Karte gespeicherte Projekte können kopiert, gelöscht und umbenannt werden. Ordner- und Dateistruktur auf microSD-Karten Die folgenden Dateitypen werden bei der Aufnahme mit einer microSD-Karte erstellt, die im L6max formatiert wurde.
  • Seite 102 ❼ Audiodateien, die den Sound-Pads zugewiesen werden können Einzelheiten zu den Audiodateiformaten, die zugewiesen werden können, finden Sie im Abschnitt "Zuordnung von Audiodateien zu den SOUND-PAD-Tasten“. ❽ Systemdatei Diese Systemdatei wird vom L6max verwendet. Löschen Sie sie in keinem Fall.

  • Seite 103: Benennung Von Aufnahmedateien Und -Ordnern

    Benennung von Aufnahmedateien und -ordnern Das Datum und die Uhrzeit der Aufnahme werden als nummerischer Wert für die Benennung der Aufnahmedateiordner verwendet. Beispiel für Ordnernamen Erklärung ❶ Datum Das Aufnahmedatum wird als Zahl vermerkt. ❷ Zeit Die Stunde, Minute und Sekunde werden als Zahl vermerkt. Die Dateien werden nach dem folgenden Muster benannt.

  • Seite 104: Erzeugen Leerer Projekte

    Erzeugen leerer Projekte Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Project“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Create Empty“ und drücken Sie zur Bestätigung (Bedientaste 4).

  • Seite 105: Auswahl Von Projekten

    Auswahl von Projekten Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Project“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Select“ und drücken Sie zur Bestätigung (Bedientaste 4).

  • Seite 106: Zuweisung Von Dateien Zu Spuren

    Zuweisung von Dateien zu Spuren Sie können den Spuren Audiodateien zuweisen, die auf der microSD-Karte gespeichert wurden. Das ist praktisch, um bspw. live zu einem Playback zu spielen oder Gitarre zu üben. (→ Erzeugen leerer Erzeugen Sie ein leeres Projekt. Projekte) Drücken Sie (Bedientaste 1) im Home-Screen.
  • Seite 107 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die Spur für die Zuweisung aus und drücken Sie zur Bestätigung (Bedientaste 4). ANMERKUNG • Die Zuweisung ist nur dann möglich, wenn der Recorder Mode auf Multi Track eingestellt ist und das (→ Auswahl der Dateitypen für die Projekt neu erstellt wurde.

  • Seite 108: Löschen Von Projekten

    Löschen von Projekten Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Project“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Delete“ und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 109 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Ausführen“ und drücken Sie zur Bestätigung (Bedientaste 4).

  • Seite 110: Ändern Eines Projektnamens

    Ändern eines Projektnamens Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Project“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Rename“ und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 111 Nachdem Sie den Projektnamen festgelegt haben, wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die Taste (OK) im Screen und drücken dann zur Bestätigung (Bedientaste 4).

  • Seite 112: Schreibschutz Für Projekte

    Schreibschutz für Projekte Sie können Projekte davor schützen, das sie bearbeitet oder gelöscht werden. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Project“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Protect“...

  • Seite 113: Kopieren Von Projekten

    Kopieren von Projekten Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Project“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Copy“ und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 114 Nachdem Sie den Projektnamen festgelegt haben, wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die Taste (OK) im Screen und drücken dann zur Bestätigung (Bedientaste 4). ANMERKUNG Wenn Sie ein gebounctes Projekt kopieren, wird nur die letzte Aufnahmedatei kopiert: Die Undo-Funktion steht nicht zur Verfügung.

  • Seite 115: Einsatz Als Audio-Interface

    Einsatz als Audio-Interface Signale, die am L6max anliegen, können auf einen Computer, ein Smartphone oder ein Tablet übertragen werden. Umgekehrt können Signale von diesem Gerät über den L6max wiedergegeben werden. • Im Betrieb mit Mac-Computern, Smartphones und Tablets wird kein Treiber benötigt.

  • Seite 116: Einsatz Mit Mac-Computern

    Einsatz mit Mac-Computern Bei einem Mac können Sie das Format auswählen, das der L6max für den Datenaustausch verwendet. Öffnen Sie die Anwendung „Audio-MIDI-Setup“, die Sie im Unterordner „Dienstprogramme“ im Ordner „Programme“ auf dem Mac finden. Im Abschnitt „Audiogeräte“ wählen Sie die Option „ZOOM L6max“ aus und stellen die Ein- und Ausgangsformate auf „32-bit Float“...

  • Seite 117: Einsatz Mit Windows-Computern

    Laden Sie „ZOOM L6max Driver“ von zoomcorp.com/help/l6max auf den Computer herunter. ANMERKUNG Der aktuelle ZOOM L6max Treiber steht auf der oben genannten Webseite zum Download bereit. Starten Sie das Installationsprogramm und folgen Sie den Anweisungen zur Installation des „ZOOM L6max Drivers“. ANMERKUNG •...

  • Seite 118: Anpassen Der Einstellungen Im Treiber-Kontrollfeld

    Die Samplingfrequenz des L6max ist fest auf 48 kHz eingestellt. ❺ Einstellung des Übertragungsformats Damit stellen Sie das Format ein, das der L6max für die Ausgabe und den Empfang von Daten verwendet. „32-bit Float“ sollte normalerweise benutzt werden können. Sofern eine Anwendung dieses...

  • Seite 119: Konfigurieren Des Usb-Audio-Modus

    Konfigurieren des USB-Audio-Modus Der USB-Audio-Modus kann eingerichtet werden, wenn der L6max als Audio-Interface benutzt wird. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „USB Audio Interface“ und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 120 Einstellung Erklärung Stereo-Mix Es wird nur eine Stereodatei über USB ausgegeben, die eine Audiomischung aller Kanäle abbildet. Mehrspur Das Audiosignal jedes Kanals wird separat über USB ausgegeben. Die USB-Eingangssignale werden auf dem Computer in der Reihenfolge CH1, CH2, CH3, CH4, CH5 L, CH5 R… CH8 L, CH8 R, MASTER L und MASTER R dargestellt.

  • Seite 121: Zuweisen Der Usb-Audiosignale Zu Den L6Max-Eingängen

    Wenn die Taste (USB 1/2) leuchtet und der L6max als Audio-Interface verwendet wird, werden die Audiosignale der Kanäle 1 und 2 des Computers oder des Smartphones in Kanal 7 des L6max eingespeist. Über die Buchsen INPUT 7 (L (MONO)/R) wird kein Audiosignal eingespeist.

  • Seite 122: Einstellen Der Funktion Usb Mix Minus

    Einstellen der Funktion USB Mix Minus Im Betrieb des L6max als Audio-Interface können Sie einen externen Anruf verarbeiten, ohne dass eine Rückkopplung mit dem Gesprächsteilnehmer stattfindet. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „USB Audio Interface“...

  • Seite 123: Einstellen Der Funktion Usb Mix Minus Über Die App

    Einstellen der Funktion USB Mix Minus über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor. App) Klicken Sie auf neben dem Eintrag „USB Mix Minus“.

  • Seite 124: Datei-Übertragung Auf Einen Computer

    Datei-Übertragung auf einen Computer Nach Anschluss des L6max an einem Computer können Sie die Dateien auf der microSD-Karte überprüfen und verschieben. Drücken Sie (Bedientaste 1) im Home-Screen. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „USB File Transfer“ und drücken Sie zur Bestätigung (Bedientaste 4).

  • Seite 125: Anschluss An Einem Computer Über Die App

    Anschluss an einem Computer über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor. App) Klicken Sie auf „File Transfer Mode“. Dadurch schalten Sie den L6max in den Modus zur Datenübertragung.

  • Seite 126: Trennen Von Einem Computer Über Die App

    Trennen von einem Computer über die App Beenden Sie die Verbindung auf der Seite des Computers. • Windows: Wählen Sie unter „Hardware sicher entfernen“ den Eintrag L6max. • macOS: Ziehen Sie das L6max-Symbol in den Mülleimer. Klicken Sie auf „Exit File Transfer Mode“.

  • Seite 127: Einsatz Von Midi-Geräten

    Einsatz von MIDI-Geräten Anschluss von MIDI-Geräten Sie können Computer und MIDI-Geräte am L6max anschließen. USB (Typ-C) ❶ MIDI-Geräte Verwenden Sie zum Anschluss von MIDI-Geräten (Controller und Keyboards) 3,5 mm TRS- Miniklinkenkabel. Zum Anschluss von MIDI-Geräten mit 5-poligen DIN-Buchsen müssen Sie ein 5-poliges DIN-auf-TRS- MIDI-Adapterkabel (Typ A) verwenden.
  • Seite 128 ❹ Computer (Windows/Mac) ANMERKUNG • Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt. • Verwenden Sie einen Lightning auf USB 3 Kamera-Adapter, um die Verbindung mit einem iOS/iPadOS- Gerät mit Lightning-Anschluss herzustellen.

  • Seite 129: Usb-Midi-Port Im Überblick

    USB-MIDI-Port im Überblick Wenn der L6max mit einem Computer verbunden ist, können DAWs und andere Anwendungen, die auf MIDI-Ports zugreifen, die drei MIDI-Ports am Gerät erkennen. Jeder Port hat eine andere Funktion. Orientieren Sie sich an der unten stehenden Tabelle, wenn Sie sie auswählen.

  • Seite 130: Anpassen Der Midi-Einstellungen

    Aktivieren der Steuerung des L6max über ein an den Buchsen MIDI IN/OUT angeschlossenes MIDI-Gerät Aktivieren Sie diese Einstellung, um den L6max über einen MIDI-Controller, ein MIDI-Keyboard oder ein anderes MIDI-Gerät zu steuern, das an den Buchsen MIDI IN/OUT angeschlossen ist.
  • Seite 131 Einstellung Erklärung MIDI-Geräte, die an den Buchsen MIDI IN/OUT angeschlossen sind, können nicht zur Steuerung des L6max verwendet werden. MIDI-Geräte steuern, die an den Buchsen MIDI IN/OUT angeschlossen sind, können zur Steuerung des L6max verwendet werden.
  • Seite 132 Option „Mixer Control via MIDI“. Durch das Anklicken schalten Sie die Funktion zwischen ON und OFF um. / Off: Wenn die Option aktiv ist, können Sie den L6max über MIDI-Geräte steuern, die an den Buchsen MIDI IN/OUT angeschlossen sind.

  • Seite 133: Einstellen Des Midi-Ausgabe-Modus

    Einstellen des MIDI-Ausgabe-Modus Sie können einstellen, ob die MIDI-Signale, die über den L6max MIDI OUT ausgegeben werden, wahlweise vom L6max erzeugt werden oder ob es sich dabei um MIDI-Signale handelt, die am MIDI IN eingespeist werden. Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der...

  • Seite 134: Einstellen Des L6Max-Midi-Kanals

    Einstellen des L6max-MIDI-Kanals Sie können den MIDI-Kanal einstellen, den der L6max für die Ausgabe und dem Empfang verwendet. Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor. App) Klicken Sie im Pulldown-Menü...

  • Seite 135: Zuordnung Zwischen Midi-Control-Nummern Und L6Max-Parametern

    Der L6max kann über die entsprechenden MIDI-Control-Nummern mit MIDI-Geräten, einschließlich MIDI- Controllern und -Keyboards, sowie in DAWs und anderer Software gesteuert werden. Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor.
  • Seite 136 ❶ Parameter Hierbei handelt es sich um die Parameter zur Steuerung des L6max. Einzelheiten zu den Parametern finden Sie in der „Parameterliste“ weiter unten. ❷ MIDI-Controller-Nummern Verwenden Sie die Pulldown-Menüs, um MIDI-Control-Nummern anzuklicken und auszuwählen. Wählen Sie „Not Mapped“, sofern Sie diesem Parameter keine MIDI-Control-Nummer zuordnen möchten.
  • Seite 137 Kann für jeden Kanal separat eingestellt werden. USB 1/2, USB 3/4 Einspeisen von den EFX TYPE Auswahl des internen Effekts. Kanalsignalen 1–2 oder 3– 4 eines Computers oder Smartphones in die Kanäle 7/8 des L6max. COMPRESSOR Schaltet den Kompressor an/ aus.
  • Seite 138 HINWEIS Die MIDI-CC-Nummern finden Sie im Handbuch des MIDI-Geräts, das Sie zusammen mit dem L6max verwenden.

  • Seite 139: Verwalten Von Microsd-Karten

    Überprüfen des Status der microSD-Karte Sie können die Kapazität und den freien Speicherplatz der im L6max eingesetzten microSD-Karte sowie die verfügbare Aufnahmezeit überprüfen. Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor.

  • Seite 140: Formatieren Von Microsd-Karten

    Formatieren von microSD-Karten Um die Leistung einer microSD-Karte zu maximieren, formatieren Sie diese im L6max. (→ Einsetzen von Setze Sie die microSD-Karte bei ausgeschaltetem Gerät ein. microSD-Karten) Drücken Sie die Taste (Power), um den L6max einzuschalten. Drücken Sie (Bedientaste 1) im Home-Screen.

  • Seite 141: Testen Von Microsd-Karten

    Testen von microSD-Karten Sie können die Schreibgeschwindigkeit von microSD-Karten testen, um sicherzustellen, dass ihre Performance ausreicht, um mit dem L6max aufgenommene Daten zu speichern. Ein Quick-Test kann schnell durchgeführt werden, während für den vollständigen Test die gesamte microSD-Karte überprüft wird.
  • Seite 142 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Ausführen“ und drücken Sie zur Bestätigung (Bedientaste 4). Der Performance-Test für die Karte beginnt. Zum Abschluss wird das Testergebnis eingeblendet. ANMERKUNG Auch wenn als Ergebnis eines Performance-Tests „Pass“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten.

  • Seite 143: Durchführen Eines Vollständigen Tests

    Durchführen eines vollständigen Tests Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „SD-Karte“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Ausf. Test“ und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 144 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Ausführen“ und drücken Sie zur Bestätigung (Bedientaste 4). Der Performance-Test für die Karte beginnt. Zum Abschluss wird das Testergebnis eingeblendet. Wenn „Access Rate Max.“ den Wert 100% erreicht, gilt der Test als nicht bestanden (NG). ANMERKUNG Auch wenn als Ergebnis eines Performance-Tests „Pass“...

  • Seite 145: Anpassen Verschiedener Einstellungen

    Anpassen verschiedener Einstellungen Einstellen des Datums und der Zeit Sie können das Datum und die Uhrzeit einstellen. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).
  • Seite 146 Ändern Sie den Wert mit (Bedientaste 2) und (Bedientaste 3) und drücken Sie zur Bestätigung (Bedientaste 4). Wiederholen Sie die Schritte 4 – 5, um das Datum und die Uhrzeit einzugeben. Nachdem Sie alle Einstellungen vorgenommen haben, wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die Taste (OK) im Screen aus und drücken dann zur Bestätigung (Bedientaste 4).

  • Seite 147: Einstellen Von Datum Und Uhrzeit Über Die App

    Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor. App) Wenn der L6max mit ZOOM L6 Editor verbunden ist, werden das Datum und die Uhrzeit, die in der App angezeigt werden, vom Computer abgerufen und auf den L6max übertragen. ANMERKUNG (→ Wiederherstellen der Wenn Sie das Gerät auf die Werkseinstellungen zurückgesetzt haben...

  • Seite 148: Batterietyp Einstellen

    Batterietyp einstellen Stellen Sie den im L6max benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität exakt dargestellt werden kann. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung...

  • Seite 149: Einstellen Des Batterietyps Über Die App

    Einstellen des Batterietyps über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor. App) Für „Battery Type“ klicken Sie auf den Batterietyp, um ihn auszuwählen. Einstellung Erklärung...

  • Seite 150: Automatisches Ausschalten Des Geräts (Auto Power Off)

    Automatisches Ausschalten des Geräts (Auto Power Off) Bei Nichtbenutzung wird der L6max nach 10 Stunden automatisch ausgeschaltet. Wenn das Gerät dauerhaft eingeschaltet bleiben soll, stellen Sie die Funktion „Auto Power Off“ auf „Never“ ein. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen...

  • Seite 151: Einstellen Des Energiesparfunktion Über Die App

    Einstellen des Energiesparfunktion über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor. App) Für „Auto Power Off“ wählen Sie eine Einstellung für die automatische Energiesparfunktion.

  • Seite 152: Einstellen Der Display-Helligkeit

    Einstellen der Display-Helligkeit Die Helligkeit des Displays kann angepasst werden, wenn es zu hell oder zu dunkel ist. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).

  • Seite 153: Einstellen Der Display-Energiesparfunktion

    Einstellen der Display-Energiesparfunktion Um Energie zu sparen, kann die Hintergrundbeleuchtung des Displays gedimmt werden, wenn für eine definierte Dauer keine Bedienung erfolgt. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).

  • Seite 154: Wiederherstellen Der Werkseinstellungen

    Wiederherstellen der Werkseinstellungen Die Einstellungen des L6max können auf ihre Werkseinstellungen zurückgesetzt werden. ANMERKUNG Durch die Initialisierung werden alle Einstellungen mit den Werkseinstellungen überschrieben. Führen Sie diese Funktion nur dann aus, wenn Sie absolut sicher sind. Drücken Sie (Bedientaste 1) im Home-Screen.

  • Seite 155: Wiederherstellen Der Werkseinstellungen Über Die App

    Wiederherstellen der Werkseinstellungen über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor. App) Klicken Sie auf „Reset“. Der L6max wird auf seine Werkseinstellungen zurückgesetzt.

  • Seite 156: Verwaltung Der Firmware

    Verwaltung der Firmware Überprüfen von Firmware-Versionen Sie können die im L6max verwendeten Firmware-Versionen überprüfen. Drücken Sie (Bedientaste 1) im Home-Screen. Nun wird der Menü-Screen geöffnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und...

  • Seite 157: Überprüfen Der Firmware-Versionen Über Die App

    Überprüfen der Firmware-Versionen über die App Schließen Sie den L6max mit Hilfe eines USB-Kabels (Typ-C) an einem Computer an und starten Sie (→ Verwendung der ZOOM L6 Editor. App) Überprüfen Sie die Firmware-Version im Screen von ZOOM L6 Editor.

  • Seite 158: Aktualisieren Der Firmware

    Aktualisieren der Firmware Die Firmware des L6max kann auf die neuesten Versionen aktualisiert werden. Dateien mit der neuesten Firmware-Version können von der ZOOM-Webseite heruntergeladen werden (zoomcorp.com/help/l6max) zum Download zur Verfügung. Folgen Sie den Anleitungen im „L6max Firmware Update Guide“ auf der L6max-Download-Seite.

  • Seite 159: Anhang

    Anhang Fehlerbehebung Wenn Sie denken, dass sich der L6max ungewöhnlich verhält, überprüfen Sie zuerst die folgenden Punkte. Probleme bei der Mischung/Aufnahme/Wiedergabe Kein oder nur sehr leiser Sound • Stellen Sie sicher, dass der Kopfhörer und die Ausgangskabel richtig angeschlossen sind. Wenn trotz korrekt angeschlossener Kabel kein Signal ausgegeben wird, sind die Adern der Kabel evtl.

  • Seite 160: Aufgenommene Dateien Sind Beschädigt

    Gerät gespeicherten Daten zurückgesetzt. Wenn beim Einschalten des Geräts der Screen zum Einstellen von Datum und Uhrzeit angezeigt wird, stellen Sie diese erneut ein oder verbinden Sie den L6max über ein USB-Kabel (Typ-C) mit einem (→ Einstellen des Datum Computer und starten Sie L6 Editor, um das Datum und die Uhrzeit abzurufen.

  • Seite 161: Den Sound-Pad-Tasten Können Keine Audiodateien Zugewiesen Werden

    • Schließen Sie das USB-Kabel am USB-Port auf der Oberseite und nicht an dem USB-Port auf der rechten Seite an. • Der Betriebsmodus des L6max kann so gewählt werden, dass er von einem Computer, Smartphone oder (→ Datei-Übertragung auf einen Tablet erkannt wird.

  • Seite 162: Blockschaltbild

    Blockschaltbild...

  • Seite 163: Midi-Implementationstabelle

    MIDI-Implementationstabelle Funktion Transmitted Received Bemerkung Basic channel When powered on 1 – 16 1 – 16 Changed 1 – 16 1 – 16 Modus When powered on Mode 3 Mode 3 Meldung × × Altered ************** ************** Notennummer 0 – 127 0 –...

  • Seite 164: Spezifikationen

    Spezifikationen Anzahl der Eingänge MIC/LINE (mono) Ein- und LINE (stereo) Ausgangskanäle Ausgänge AUX SEND (mono) MASTER (stereo) MONITOR (stereo) SUB-OUT (stereo) Eingänge MIC/LINE Anschlüsse 4 XLR/TRS-Combobuchsen (+Phase: XLR – Pin 2, TRS – Spitze) Eingangsverstärkung Keine Anpassung notwendig (Schaltungen mit zwei A/D-Wandlern) Eingangsimpedanz XLR: 3,8 kΩ...
  • Seite 165 48 kHz, 32 Bit Float, Mono/Stereo-WAV Aufnahmemedien microSDHC-Speicherkarten (Klasse 10 oder höher) microSDXC-Speicherkarten (Klasse 10 oder höher) Auf der ZOOM-Webseite (zoomcorp.com/help/l6max) finden Sie Informationen zu den microSD-Karten, die für den Einsatz in diesem Gerät freigegeben wurden. Display 128×64 OLED Audio-Interface Anzahl der Ein- und Eingabe: 14 Kanäle...
  • Seite 166 Stromversorgung Vier Typ-AA-Batterien (Alkaline- oder Lithium-Batterien oder aufladbare NiMH-Akkus) Netzteil (ZOOM AD-17): DC 5 V / 1 A • Eine Stromversorgung über USB wird unterstützt. Ungefähre Batterielaufzeit bei der Aufnahme 14-Spur-Aufnahme, Alkaline-Batterien: ca. 1,5 Stunden • Diese Werte sind Näherungen. Phantomspannung inaktiv, NiMH-Batterien (1.900 mAh): ca.
  • Seite 167 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-5719-01...
