Anschlussbeispiel - Zoom R12 MultiTrak Bedienungsanleitung

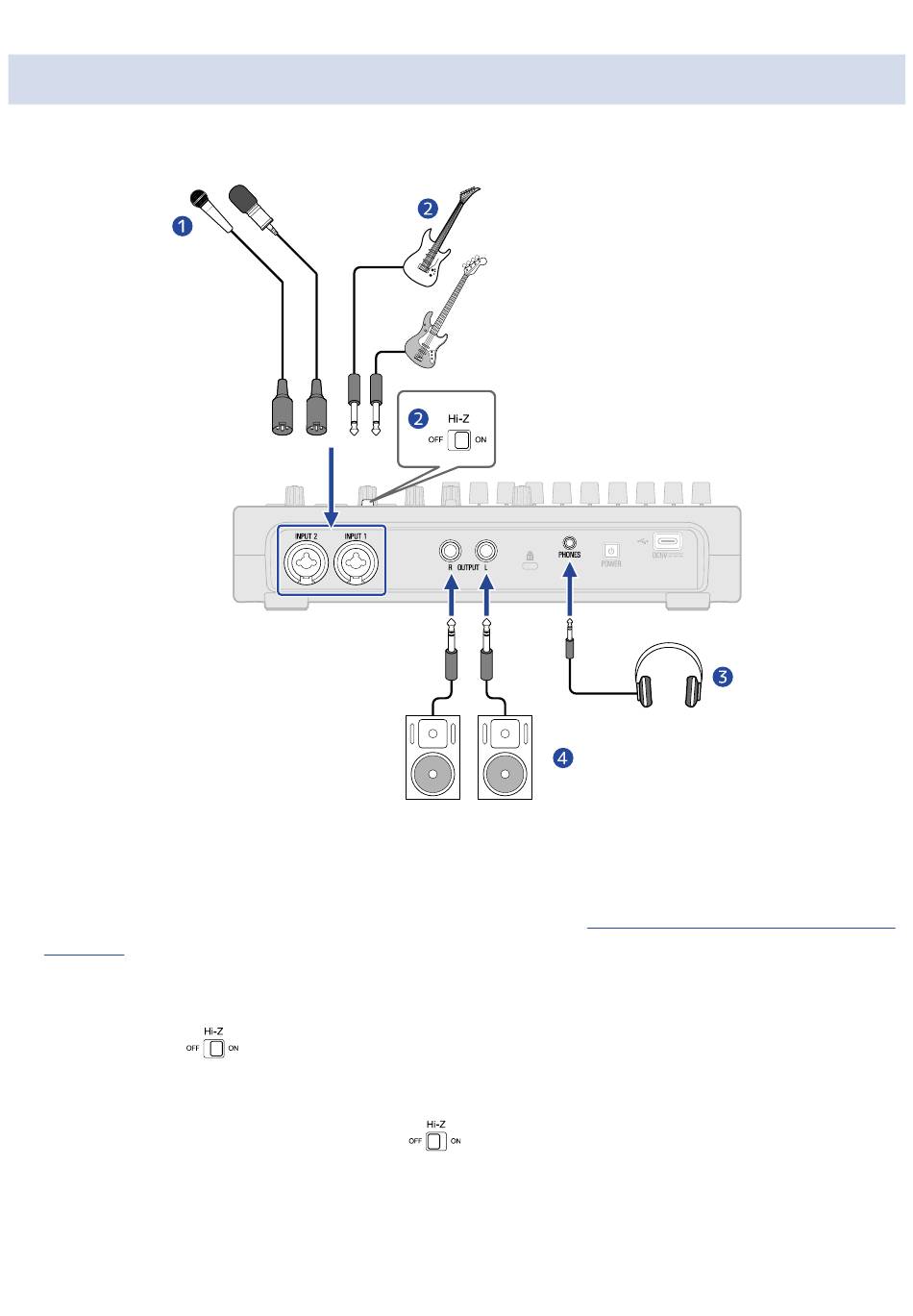

Anschlussbeispiel

Dieses Anschlussbeispiel zeigt die Verkabelung für die Aufnahme von Gesang und Gitarren.
❶
Mikrofone für Lead- und Backing-Gesang, Drums und andere Klangquellen
Es können dynamische und Kondensatormikrofone angeschlossen werden. Bei Anschluss von
Kondensatormikrofonen aktivieren Sie die Phantomspeisung. (→
in Spuren)
❷
Gitarren, Bässe und andere Instrumente
Wenn Sie eine Gitarre oder einen Bass mit passiven Tonabnehmern an INPUT 1 anschließen, bringen
Sie den Schalter
Wenn Sie eine Gitarre oder einen Bass mit aktiven Tonabnehmern anschließen oder das Instrument
beispielsweise über ein Effektgerät mit dem R12 verbinden, nutzen Sie einen der INPUTS 1 oder 2.
Wenn Sie INPUT 1 verwenden, schalten Sie
❸
Kopfhörer
❹
Aktivmonitore
in die Stellung ON.
Aktivieren der Aufnahmebereitschaft
auf OFF.
12
