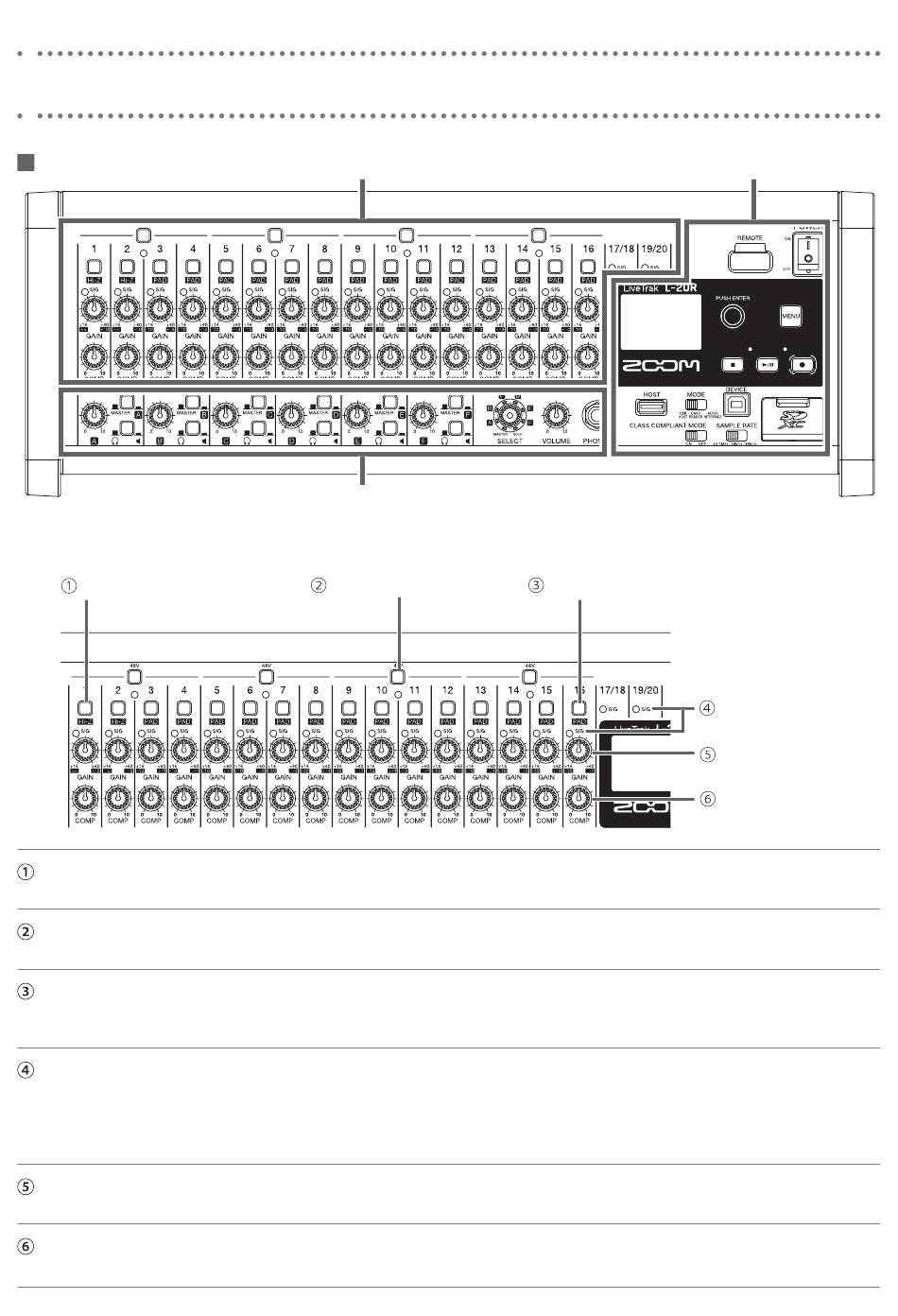

Bezeichnung der Elemente
Vorderseite
Eingangskanalsektion
Hi-Z-Schalter
Hi-Z-Taste
Hier schalten Sie die Eingangsimpedanz der MIC/LINE-Eingangsbuchsen 1 (bzw. 2) um.
48V-Taste/Anzeige
Hier schalten Sie die 48 V Phantomspeisung an bzw. aus.
PAD-Schalter
Mit dieser Funktion dämpfen (reduzieren) Sie den Eingangspegel der an den MIC/LINE-Eingangsbuchsen 3 bis 16
angeschlossenen Geräte um 26 dB.
SIG-Anzeige
Hier wird der Pegel hinter der Anpassung durch den GAIN-Regler dargestellt. Die Farbe der Anzeige ändert sich
abhängig vom Signalpegel. Stellen Sie den Pegel so ein, dass die Anzeige nicht rot aufleuchtet.
Leuchtet rot: Der Eingangspegel ist kurz (-3 dBFS oder höher) vor der Übersteuerungsgrenze (0 dBFS).
Leuchtet grün: Der Eingangspegel liegt zwischen –48 und –3 dBFS bezogen auf die Übersteuerungsgrenze (0 dBFS).
GAIN-Regler
Hier steuern Sie die Eingangsverstärkung des Mikrofonvorverstärkers aus.
COMP-Regler
Mit diesem Regler steuern Sie den Grad der Kompression.
Eingangskanalsektion
Monitoring-Sektion
48V-Schalter/Anzeige
4
Display-Sektion
PAD-Schalter
SIG-Anzeige
GAIN-Regler
COMP-Regler
