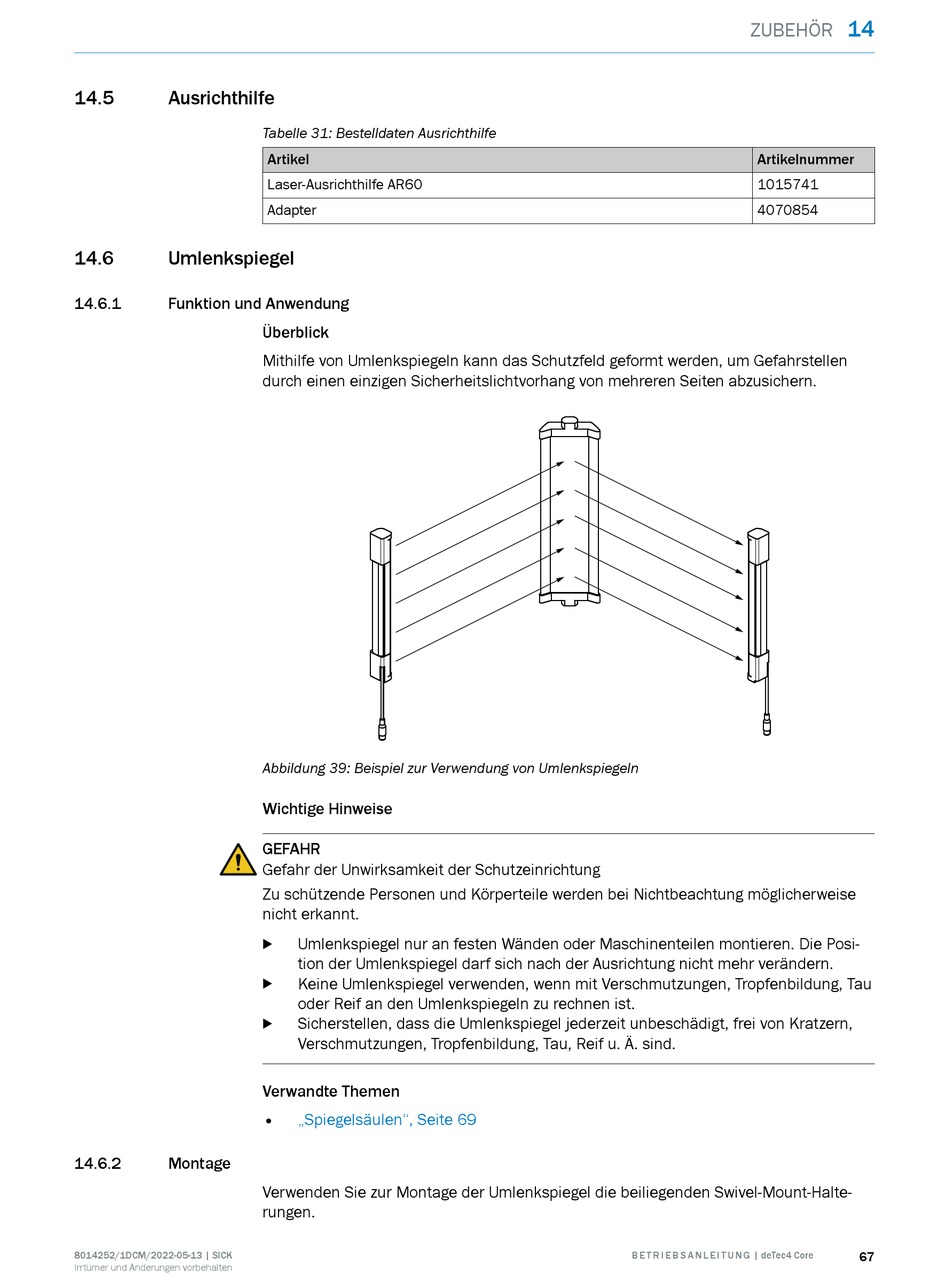

Ausrichthilfe; Umlenkspiegel; Funktion Und Anwendung; Montage - SICK deTec4 Core Betriebsanleitung

14.5

Ausrichthilfe

14.6

Umlenkspiegel

14.6.1

Funktion und Anwendung

14.6.2

Montage

8014252/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 31: Bestelldaten Ausrichthilfe
Artikel
Laser-Ausrichthilfe AR60
Adapter
Überblick
Mithilfe von Umlenkspiegeln kann das Schutzfeld geformt werden, um Gefahrstellen
durch einen einzigen Sicherheitslichtvorhang von mehreren Seiten abzusichern.
Abbildung 39: Beispiel zur Verwendung von Umlenkspiegeln
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Umlenkspiegel nur an festen Wänden oder Maschinenteilen montieren. Die Posi‐
b
tion der Umlenkspiegel darf sich nach der Ausrichtung nicht mehr verändern.
Keine Umlenkspiegel verwenden, wenn mit Verschmutzungen, Tropfenbildung, Tau
b
oder Reif an den Umlenkspiegeln zu rechnen ist.
Sicherstellen, dass die Umlenkspiegel jederzeit unbeschädigt, frei von Kratzern,
b
Verschmutzungen, Tropfenbildung, Tau, Reif u. Ä. sind.
Verwandte Themen
• „Spiegelsäulen", Seite 69
Verwenden Sie zur Montage der Umlenkspiegel die beiliegenden Swivel-Mount-Halte‐
rungen.
ZUBEHÖR
Artikelnummer
1015741
4070854
B E T R I E B S A N L E I T U N G | deTec4 Core
14
67
