a/mm
2000
1800
1600
1400
1200
1000
800
600
400
200
0
0 2 4 6

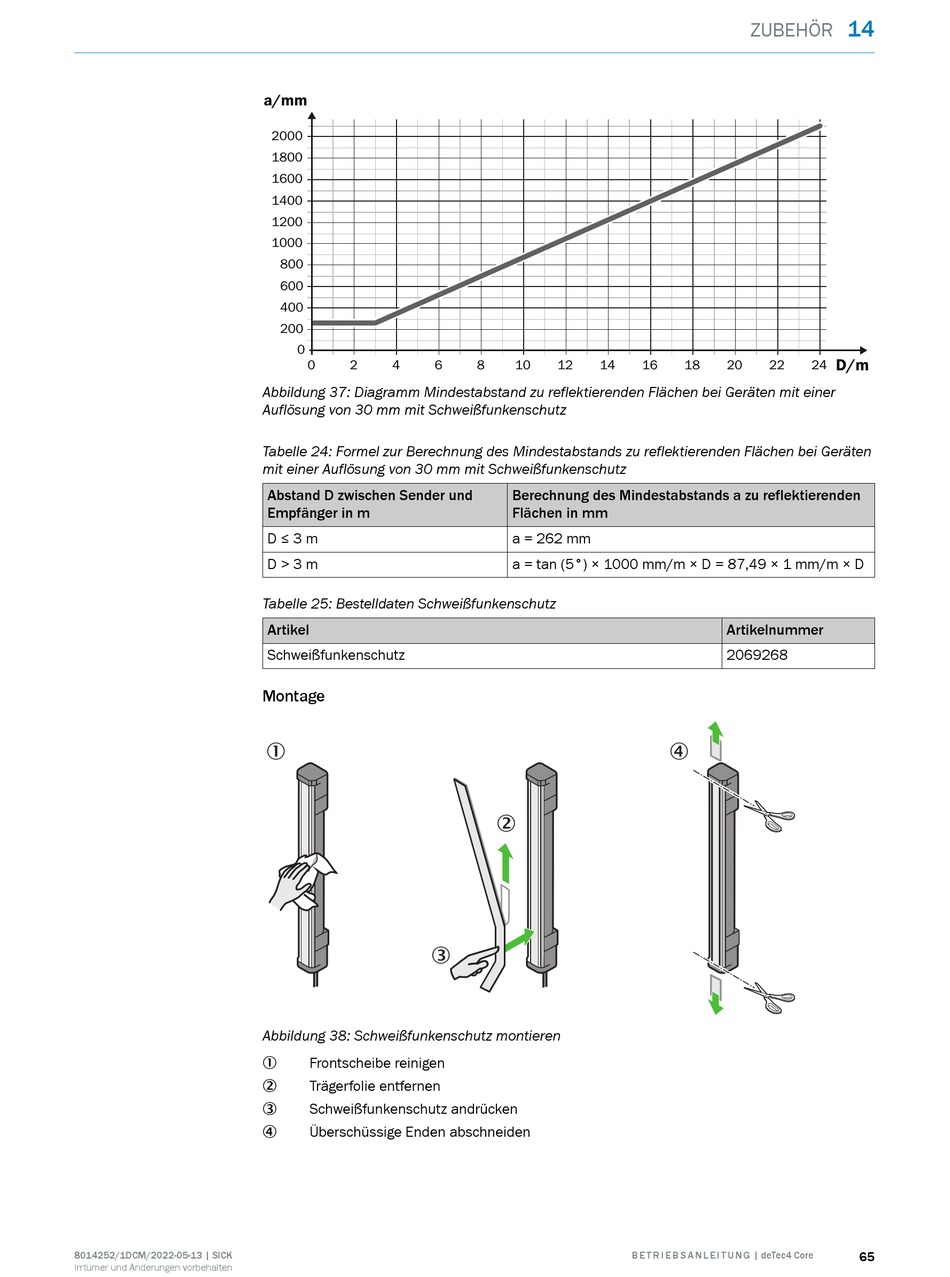

Abbildung 37: Diagramm Mindestabstand zu reflektierenden Flächen bei Geräten mit einer
Auflösung von 30 mm mit Schweißfunkenschutz
Tabelle 24: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen bei Geräten
mit einer Auflösung von 30 mm mit Schweißfunkenschutz
Abstand D zwischen Sender und
Empfänger in m
D ≤ 3 m
D > 3 m
Tabelle 25: Bestelldaten Schweißfunkenschutz
Artikel
Schweißfunkenschutz
Montage
1
3
Abbildung 38: Schweißfunkenschutz montieren
Frontscheibe reinigen
1
Trägerfolie entfernen
2
Schweißfunkenschutz andrücken
3
Überschüssige Enden abschneiden
4
8 10 12 14 16
Berechnung des Mindestabstands a zu reflektierenden
Flächen in mm
a = 262 mm
a = tan (5°) × 1000 mm/m × D = 87,49 × 1 mm/m × D
2
B E T R I E B S A N L E I T U N G | deTec4 Core
14
ZUBEHÖR
D/m
18 20 22 24
Artikelnummer
2069268
4
