Réglage
5
Réglage
Régler la zone de préhension comme suit :
3
1
Dimension possible entre les mâchoires de préhension. La dimension du produit doit se trouver environ ± 30 mm dans la
plage indiquée.

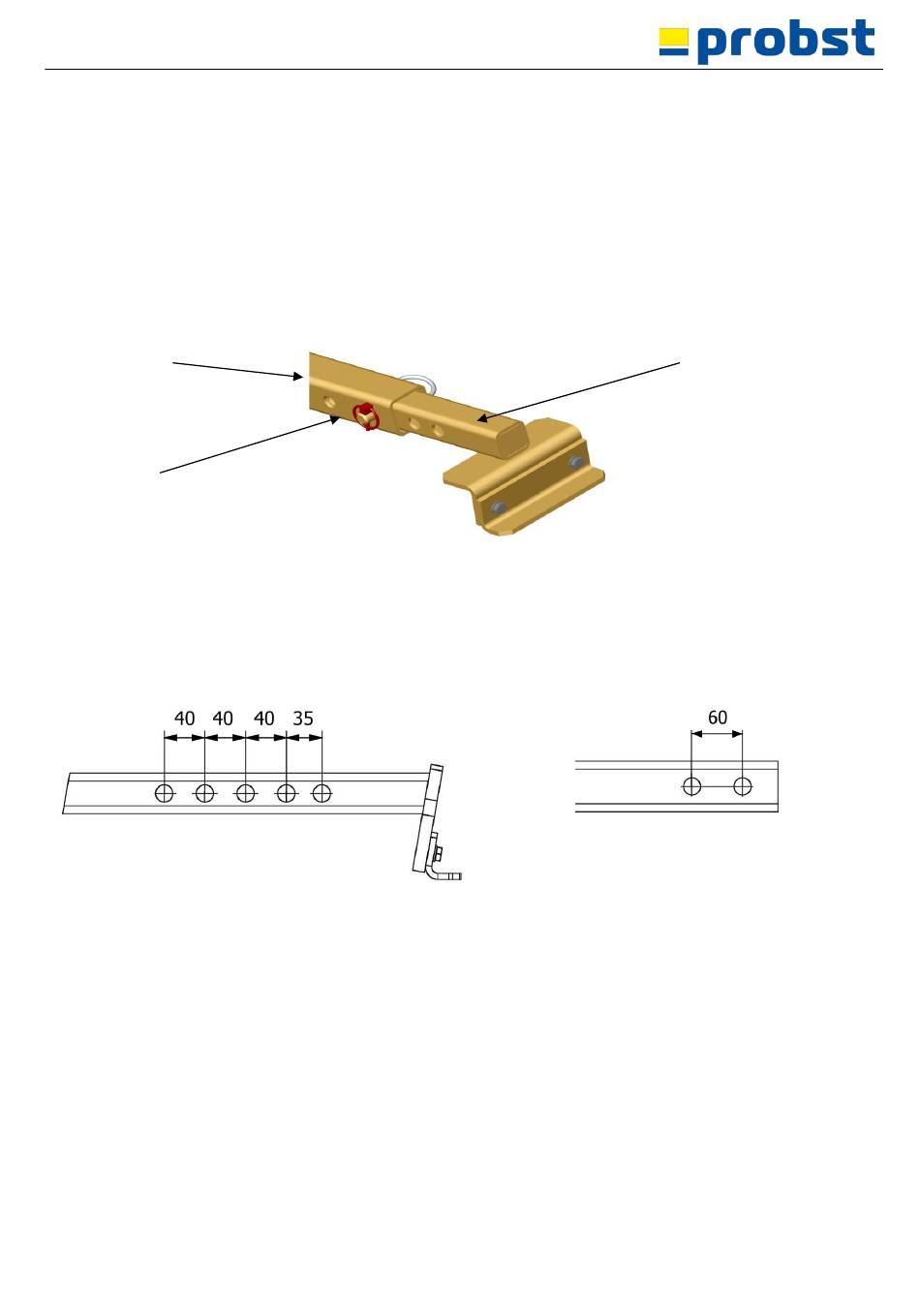

Les représentations ci-après montrent pour quelle dimension de produit quel réglage de zone de préhension est
nécessaire.
La distance entre les trous est indiquée en mm.
Bras de préhension
Régler la compensation de centre de
gravité comme suit :
53100275
•
Enlever la goupille rabattable de l'axe débrochable (1).
•
Extraire l'axe débrochable (1).
•
Pousser le bras de préhension (2) du tube rectangulaire (3) d'avant en
arrière jusqu'à ce que le trou correspondant du bras de préhension
correspondant dans le bras de préhension (2) concorde avec les trous
correspondants du tube rectangulaire (3).
•
Remettre en place l'axe débrochable (1) et bloquer avec la goupille
rabattable.
•
Déposer l'appareil (VZ-M-UNI) centré sur le produit préhensible
(bordure).
•
Lever l'appareil, le chariot de la compensation automatique de centre
de gravité (1) se déplace en direction de la butée finale (2).
•
L'œillet d'accrochage (4) doit être immobilisé environ à la moitié de
l'œillet d'accrochage.
•
Prévisser l'écrou (3) jusqu'à la butée (5).
•
Cette opération de réglage doit être répétée pour chaque nouvelle
dimension de produit préhensible.
14 / 21
2
Tube rectangulaire
FR
