Réglage
4.1.3

Fourreaux (en option)

•

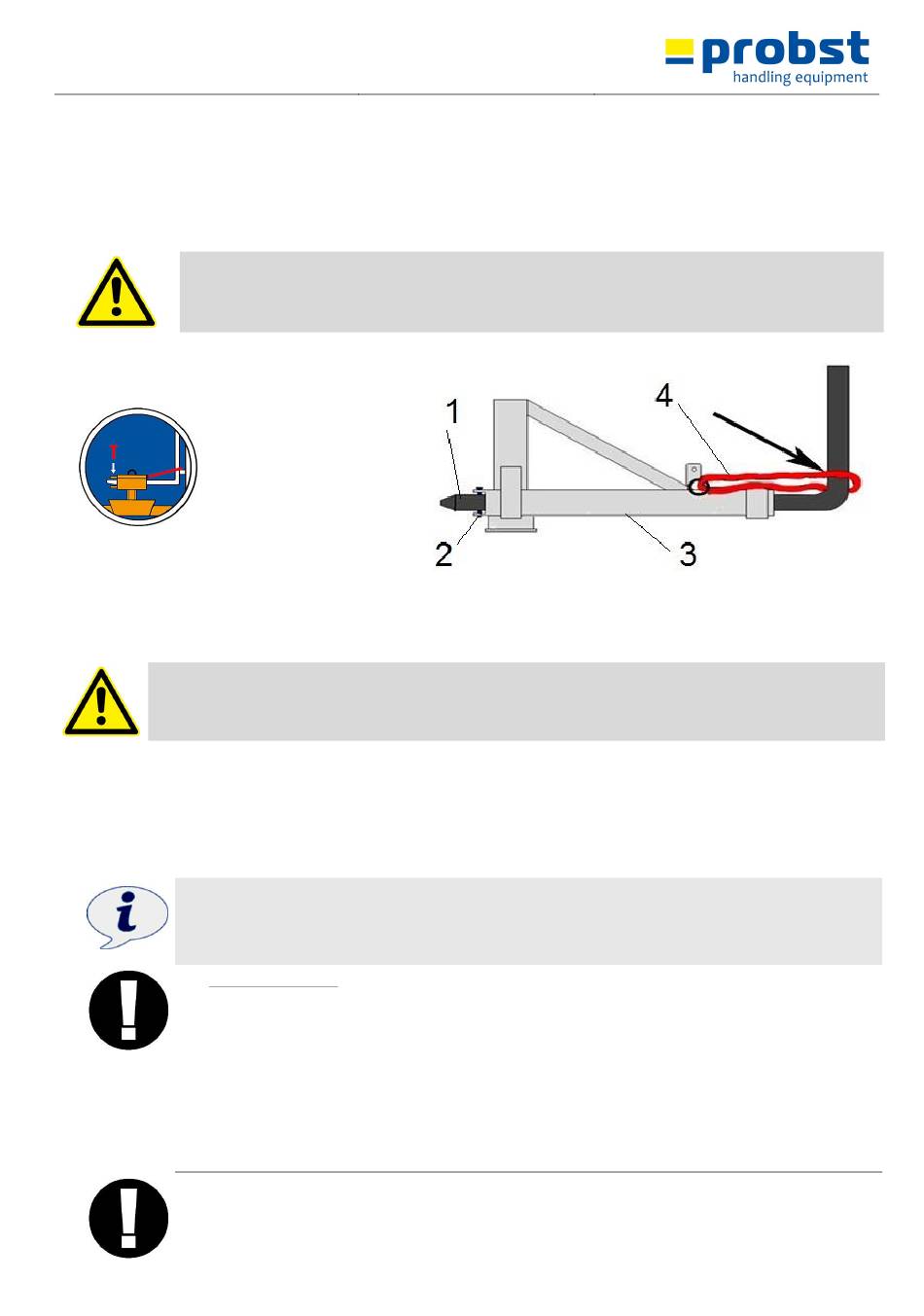

Afin d'assurer une liaison entre le chariot élévateur et le fourreau, il faut introduire les fourches du
chariot dans les fourreaux et les bloquer, soit par l'intermédiaire de vis de blocage positionnées
dans un perçage à prévoir sur les fourches, ou par l'intermédiaire d'une chaîne ou d'un cordage, qui
passe dans l'anneau des fourreaux et autour du tablier.
•
Cet assemblage doit être mis en place afin d'éviter que le fourreau ne glisse des fourches du chariot
lorsque celui-ci est en service. RISQUE D'ACCIDENT!
1
2 Vis de blocage
3
4
4.1.4 Têtes rotatives (en option)
En cas d'utilisation de têtes rotatives, il est impératif de monter un dispositif de régulation de roue libre.
Pour qu'une accélération ou un arrêt brusque des mouvements de rotation soit exclu car ceux-ci pourraient
sinon détériorer l'appareil en peu de temps.
5 Réglage
5.1 Réglage de la plage de préhension
Avant de pouvoir soulever et déplacer un objet saisi, il faut régler la plage de préhension
correspondante (voir l'étiquette de réglage suivante).
Dans le cas contraire, il n'est pas possible de garantir que la force de serrage est suffisante pour saisir
l'objet saisi de manière sûre et l'objet saisi pourrait glisser !
•
Ne jamais régler la portée de la prise des deux côtés en même temps.
Réglez toujours la portée de la prise d'abord d'un côté, puis de l'autre.
•
Soulevez l'appareil d'environ 0,5 m. Les bras de préhension doivent être verrouillés et ouverts
(dispositif de changement automatique en position "vide").
•
Déverrouillez le boulon avec le demi-anneau (1) en retirant la goupille (2).
•
Tirez le boulon avec la demi-anneau (1) à la partie supérieure ou le réglage de la plage de préhension
et déplacez les tubes rectangulaires l'un contre l'autre jusqu'à ce que la plage de préhension soit
d'environ 5 cm plus grande que le matériau saisi lui-même.
•
Réinsérez le boulon avec le demi-anneau (1) et fixez-le avec la goupille (2).
Le réglage de la plage de préhension doit généralement être symétrique.
Cela signifie que le même trou de réglage doit être utilisé pour les deux tubes rectangulaires.
53100363
Fourche du chariot
élévateur
Fourreau
Cordage ou chaîne
