- Seite 1 Betriebsanleitung Instructions d'emploi VZ-M -UNI DE / FR 53100275...
-
Seite 5: Bordsteinversetzzange Vz-M -Uni
Betriebsanleitung Original Betriebsanleitung Bordsteinversetzzange VZ-M -UNI VZ-M -UNI 53100275... - Seite 6 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 7: Inhaltsverzeichnis
Störungsbeseitigung ............................ 18 Reparaturen ..............................18 Prüfungspflicht ............................. 19 Hinweis zum Typenschild ..........................20 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 20 Entsorgung / Recycling von Geräten und Maschinen ..................20 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100275... -
Seite 8: Eg-Konformitätserklärung
DIN EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 15.12.2022................(Eric Wilhelm, Geschäftsführer) 53100275... -
Seite 9: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 10: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø 50 mm 29040211 Ø... -
Seite 11: Persönliche Sicherheitsmaßnahmen
Sicherheit OPTIONAL Einstecktasche und Gabelstaplerzinken mittels Arretierungsschraube 29040223 Ø 50 mm und Sicherungskette oder Seil sichern. 29040222 Ø 80 mm Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. -
Seite 12: Sicherheit Im Betrieb
Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •... -
Seite 13: Bestimmungsgemäßer Einsatz
Allgemeines Allgemeines Bestimmungsgemäßer Einsatz Die Bordsteinversetzzange VZ-M-UNI ist ausschließlich zum Transportieren und Versetzen von Bordsteinen geeignet, welche die Öffnungsweite und die Tragfähigkeit des Gerätes nicht überschreiten. Die VZ-M uni ist mit einer Wechselautomatik ausgerüstet zur vollautomatischen Umschaltung von „voll“ auf „leer“... - Seite 14 Allgemeines NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw. unterschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 15: Übersicht Und Aufbau

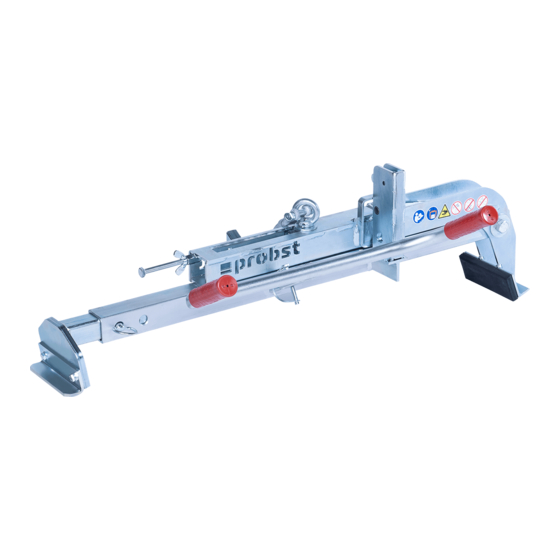

Allgemeines Übersicht und Aufbau Handgriff zur Führung des Gerätes (auf der anderen Seite montierbar) Gummibacken Bewegliches Seitenteil 4. Wechselautomat 5. Einhängeöse 6. Schlitten für Schwerpunktausgleich Greifbacke, einstellbar Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen. 53100275 10 / 20... -
Seite 16: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 17: Einstecktaschen (Optional)
Installation 4.1.3 Einstecktaschen (optional) Um eine sichere Verbindung zwischen dem Gabelstapler und der Einstecktasche (3) herzustellen, fährt man mit den Gabelstapler-Zinken (1) in die Einstecktasche (3) hinein. Danach arretiert man diese entweder mittels Arretierungsschrauben (2), welche durch eine vorzusehende Bohrung in die Stapler-Zinken (1) gesteckt wird, oder mittels einer Kette oder eines Seils (4), das durch die Ösen an den Einstecktasche (3) und um den Gabelträger () gelegt werden muss. -
Seite 18: Einstellungen
Einstellungen Einstellungen • Greifbereich wie folgt einstellen: Klappsplint von Steckbolzen (1) entfernen • Steckbolzen (1) herausziehen • Greifarm (2) im Rechteckrohr (3) solange hin- und herschieben, bis die Bohrung im Greifarm (2) mit der entsprechenden Bohrung des Rechteckrohrs (3) übereinstimmt •... - Seite 19 Einstellungen Schwerpunktausgleich wie folgt einstellen: • Gerät (VZ-M-UNI) mittig auf das Greifgut (Bordstein) aufsetzen • Gerät anheben, Schlitten des automatischen Schwerpunktausgleiches (1) bewegt sich in Richtung Endanschlag (2) • Einhängeöse (4) muss in etwa in der Mitte des Greifgutes zum Stillstand kommen •...
-
Seite 20: Bedienung
Bedienung Bedienung Das Gerät VZ-M-UNI an der Einhängeöse mit dem Hebezeug (Radlader, Bagger) verbinden Das Gerät mittig auf das Greifgut (Bordstein) auflegen Das Gerät ganz ablassen, bis Greifarme waagrecht sind und auf dem Greifgut aufliegen 4. Das Gerät anheben, Wechselautomatik entriegelt und das Greifgut kann angehoben werden •... -
Seite 21: Wartung Und Pflege
Wartung und Pflege 1) Sonst kann es zu Fehlschaltungen und dann beim Absetzen der Last zur Verformung oder Zerstörung der Wechselautomatik kommen. Ruckartiges Anheben oder Absenken des Gerätes, sowie auch schnelles Fahren mit dem Trägergerät/ Hebezeug über unebenes Gelände ist verboten! Beim Auswechseln einer defekten Wechselautomatik ist unbedingt darauf zu achten, dass die Schlitze der beiden Spannstifte immer nach... -
Seite 22: Mechanik
Wartung und Pflege 7.1.1 Mechanik WARTUNGSFRIST Auszuführende Arbeiten • Erstinspektion nach Sämtliche Befestigungsschrauben kontrollieren bzw. nachziehen 25 Betriebsstunden (darf nur von einem Sachkundigen durchgeführt werden). • Alle 50 Betriebsstunden Sämtliche Befestigungsschrauben nachziehen (achten Sie darauf, dass die Schrauben gemäß den gültigen Anzugsdrehmomenten der zugehörigen Festigkeitsklassen nachgezogen werden). -
Seite 23: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend auf die zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 24: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“... -
Seite 25: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... -
Seite 26: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 29 Instructions d'emploi Traduction des instructions d'emploi originales Pince mécanique automatique pour bordures VZ-M-UNI VZ-M -UNI 53100275...
- Seite 30 Devoir de contrôle ............................20 Informations concernant la plaque signalétique ..................20 Remarque concernant la location/le prêt des engins PROBST ..............21 Elimination / recyclage des appareils et des machines ..................21 Nous nous réservons le droit de modifier les informations et les illustrations du mode d'emploi.
-
Seite 31: Ce-Déclaration De Conformité
Sécurité des machines ― Distances de sécurité empêchant les membres supérieurs et inférieurs d'atteindre les zones dangereuses. Personne autorise pour EC-documentation: Nom: Jean Holderied Adresse: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, informations ou signataire: Erdmannhausen, 19.12.2022................(Eric Wilhelm, Gérant) -
Seite 32: Sécurité
Sécurité Sécurité Instructions de sécurité Danger mortel ! Indique un danger. Si elle n'est pas évitée, elle peut entraîner la mort et des blessures graves. Situation dangereuse ! Indique une situation dangereuse. Le fait de ne pas l'éviter peut entraîner des blessures ou des dommages matériels. -
Seite 33: Signalisation De Sécurité
Sécurité Signalisation de sécurité PANNEAUX D’INTERDICTION Symbole Signification Réf. Taille 29040210 Ø30 mm Ne jamais se placer sous une charge suspendue. Danger de mort ! 29040209 Ø50 mm 29040204 Ø80 mm 29040213 Ø30 mm Interdiction de saisir des produits coniques. 29040212 Ø50 mm 29040211... -
Seite 34: Mesures De Sécurité Personnelle
Sécurité OPTIONELLES Utiliser des vis de blocage et cordage ou chaîne pour sécuriser les 29040223 Ø50 mm fourreaux et les fourches du chariot élévateur. 29040222 Ø80 mm Mesures de sécurité personnelle • Chaque opérateur doit avoir lu et assimilé la notice d’instructions de l’appareil, ainsi que les règles de sécurité. -
Seite 35: Essai De Fonctionnement Et Inspection Visuelle
Sécurité Essai de fonctionnement et inspection visuelle 2.8.1 Généralités • Le fonctionnement et l'état de l'appareil doivent être vérifiés avant chaque utilisation. • N’effectuez l‘entretien, le graissage et la remise en état de l’engin que lorsque celui-ci est à l’arrêt ! •... -
Seite 36: Sécurité En Cours De Fonctionnement
Sécurité Sécurité en cours de fonctionnement 2.9.1 Généralités • Les travaux avec l'appareil ne doivent être effectués que dans une zone proche du sol. Il est interdit de balancer l'appareil sur des personnes. • Il est interdit de rester sous une charge suspendue. Danger pour la vie ! •... -
Seite 37: Généralités
Généralités Généralités Utilisation conforme La pince de déplacement de bordures VZ-M-UNI est conçue exclusivement pour le transport et le déplacement de bordures ne dépassant pas l’ampleur d’ouverture et la charge admissible du VZ-M-UNI Le VZ-M-UNI est équipé d’un système automatique de changement pour la commutation entièrement automatique de «... - Seite 38 Généralités ACTIVITÉS INTERDITES : Toute modification non autorisée de l'appareil ou l'utilisation d'appareils supplémentaires que vous avez vous-même construits met en danger la vie et l'intégrité corporelle et est donc strictement interdite ! Les capacités de charge (WLL) de l'appareil ne doivent pas être dépassées et les diamètres nominaux/plages de préhension ne doivent pas être dépassés ou ne pas être atteints.
-
Seite 39: Vue D´ensemble Et Structure
Généralités Vue d´ensemble et structure Poignée pour guider l'appareil (peut être montée de l'autre côté) Mâchoires en caoutchouc Partie latérale mobile 4. Automate de changement Œillet d'accrochage 6. Chariot pour équilibrage du centre de gravité Mâchoire de préhension, réglable Caractéristiques techniques Les caractéristiques techniques détaillées (par ex. -
Seite 40: Installation
Installation Montage sur l’appareil porteur N’utiliser que des accessoires Probst d’origine, en cas de doute prendre contact avec le fabricant. La charge admissible de l’appareil porteur /engin de levage ne doit pas être dépassée par la charge de l’appareil et des appareils rapportés (moteur vireur, poches à emboîter, potence etc.) ainsi que par la charge supplémentaire des objets à... -
Seite 41: Fourreaux (En Option)
Installation 4.1.4 Fourreaux (en option) Pour établir une liaison sûre entre le chariot élévateur et la poche d'insertion (3), on introduit les dents du chariot élévateur (1) dans la poche d'insertion (3). Ensuite, on les bloque soit au moyen de vis de blocage (2), qui sont introduites dans un trou à prévoir dans les dents du chariot élévateur (1), soit au moyen d'une chaîne ou d'une corde (4), qui doit être passée dans les œillets de la poche de rangement (3) et autour du tablier porte-fourche (). -
Seite 42: Réglage
Réglage Réglage • Régler la zone de préhension comme suit : Enlever la goupille rabattable de l'axe débrochable (1). • Extraire l'axe débrochable (1). • Pousser le bras de préhension (2) du tube rectangulaire (3) d'avant en arrière jusqu'à ce que le trou correspondant du bras de préhension correspondant dans le bras de préhension (2) concorde avec les trous correspondants du tube rectangulaire (3). - Seite 43 Réglage 53100275 15 / 21...
-
Seite 44: Maniement
Maniement Maniement • Relier l'appareil VZ-M-UNI à l'engin de levage (chargeur à roues, pelleteuse) par l'anneau d'accrochage. • Poser l'appareil au milieu du produit à saisir (bordure de trottoir). • Abaisser complètement l'appareil jusqu'à ce que les bras de préhension soient à l'horizontale et reposent sur le produit à... -
Seite 45: Images Du Système De Changement Automatique
Maniement Images du système de changement automatique L'appareil est équipé d'un système de commutation entièrement automatique, c'est-à-dire que l'OUVERTURE et la FERMETURE des bras de préhension s'opèrent par le dépôt et le soulèvement de l'appareil. Représentations schématiques des positions de commutation du système automatique de changement. •... -
Seite 46: Maintenance Et Entretien
Maintenance et entretien Maintenance et entretien Maintenance Pour que l´appareil fonctionne parfaitement, pour assurer sa sécurité de fonctionnement et une longue durée de vie, il est impératif d’effectuer les opérations de maintenance spécifiées dans le tableau ci-dessous aux intervalles prescrits. Utiliser exclusivement des pièces de rechange d’origine ;... -
Seite 47: Élimination Des Dérangements
Maintenance et entretien Élimination des dérangements DÉRANGEMENT CAUSE DÉPANNAGE La force de serrage est insuffisante, la charge glisse. (optional) • • Les mâchoires sont usées. Remplacer les mâchoires. (optional) • • La charge est supérieure à celle Réduire la charge autorisée. -
Seite 48: Devoir De Contrôle
Observer les prescriptions correspondantes des associations professionnelles déclaration de conformité. • Le contrôle expert peut également être effectué par le fabricant Probst GmbH. Contactez-nous à : service@probst-handling.de • Lorsqu’un contrôle a été effectué et que les déficiences ont été réparées sur l´appareil, nous conseillons d’apposer la plaquette „CONTRÔLE DE SÉCURITÉ“... -
Seite 49: Remarque Concernant La Location/Le Prêt Des Engins Probst
Elimination / recyclage des appareils et des machines Remarque concernant la location/le prêt des engins PROBST Lors de chaque location/prêt d’un engin PROBST, les instructions d’emploi originales correspondantes doivent impérativement être jointes (si la langue n’est pas celle de l’utilisateur, une traduction des instructions d’emploi originales dans la langue adéquate doit être fournie) ! - Seite 50 (par un atelier spécialisé et autorisé) ! Après la réalisation de travaux de maintenance périodiques, il faudra nous transmettre sans délai la présente attestation de maintenance (signée et revêtue de votre cachet) 1) par email à: service@probst-handling.de / par fax ou par courier. Opéateur: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Modèle:...
- Seite 51 21030011 43101480 20420005 20500003 43100417 36400142 20160004 43100416 20450007 21710003 20000258 20020054 43100413 20400002 20000008 20540040 20100014 20000084 36330057 20540001 20440008 30320021 43100675 33504174 43100415 20440008 20000006 20100018 43100016 20530019 siehe separate Liste see separate list 20530038 40110040 © all rights reserved conform to ISO 16016 siehe separate Liste 43100414 Datum...
- Seite 52 40110154 20530050 40110054 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-L,komplett Erst. 24.8.2011 Perumal.Hurth Gepr. 24.9.2013 Joerg.Werner Artikelnummer/Zeichnungsnummer Blatt E40110040 Zust. Urspr. N236-1 Ers. f. Ers. d.
- Seite 53 43101387 21600016 21600016 © all rights reserved conform to ISO 16016 Datum Name Benennung Handgriff Erst. 28.8.2006 Dietrich.Pannier Gepr. 5.9.2016 I.Krasnikov Artikelnummer/Zeichnungsnummer Blatt E43100016 Zust. Urspr. H24-4 Ers. f. Ers. d.
- Seite 54 A53100275 VZ-M-UNI 29040056 29040629 Auf beiden Seiten / on both sides P 26.01.2018_V1 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
