Betriebsanleitung SG 110
(06.02)
KS_SG 110_BA_01_790310761.doc
¥ ‡
3
Aufbau des Produkts, Ausrüstung
3.1
Aufbau
14
1
2

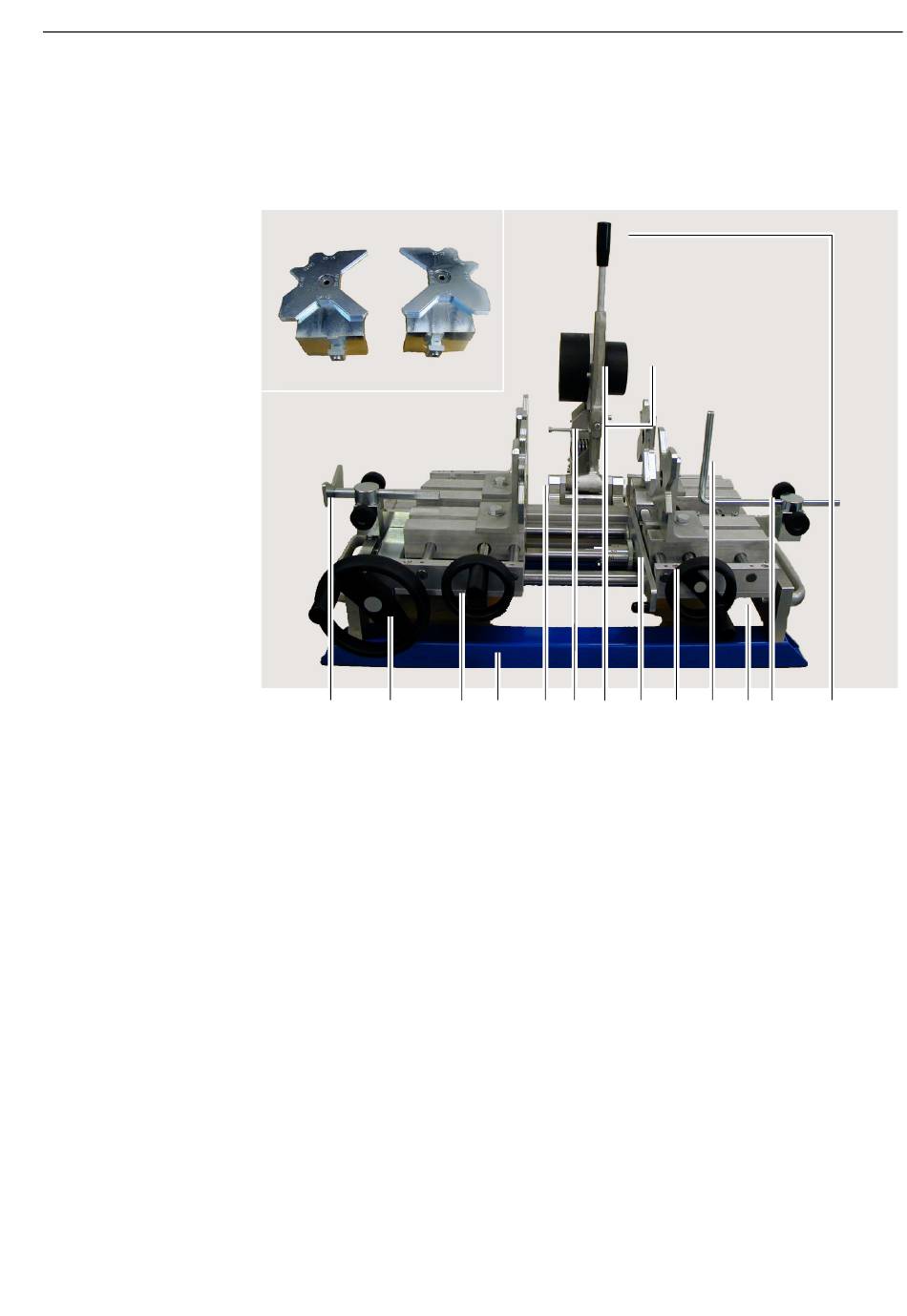

1 V-förmige Rohrauflage
2 Handrad für das Zusammenfahren der Schlitten
3 Handrad für das Spannen des Rohres auf dem linken Schlitten
4 Maschinengestell
5 Linke Prismenspanneinheit mit Spannvorrichtung und Spannbacken
6 Anschlagschrauben für die richtige Positionierung von Rohr und Fitting
während der Anwärmphase
7 Heizelement mit Heizstutzen und -buchse
8 Stellring/Anschlag mit Skalierung für Fügephase
9 Anschlag für Rohr/Fitting
10 Rechte Prismenspanneinheit mit Spannvorrichtung und Spannbacken
11 Handrad für das Spannen des Fittings auf dem rechten Schlitten
12 Gegenhalter
13 Griff für das manuelle Schwenken des Heizelements
14 Optional: Universelle äussere Prismenspanneinheit komplett
3
4
5
6
7
3 Aufbau des Produkts, Ausrüstung
8
9
10
11 12
13
7
