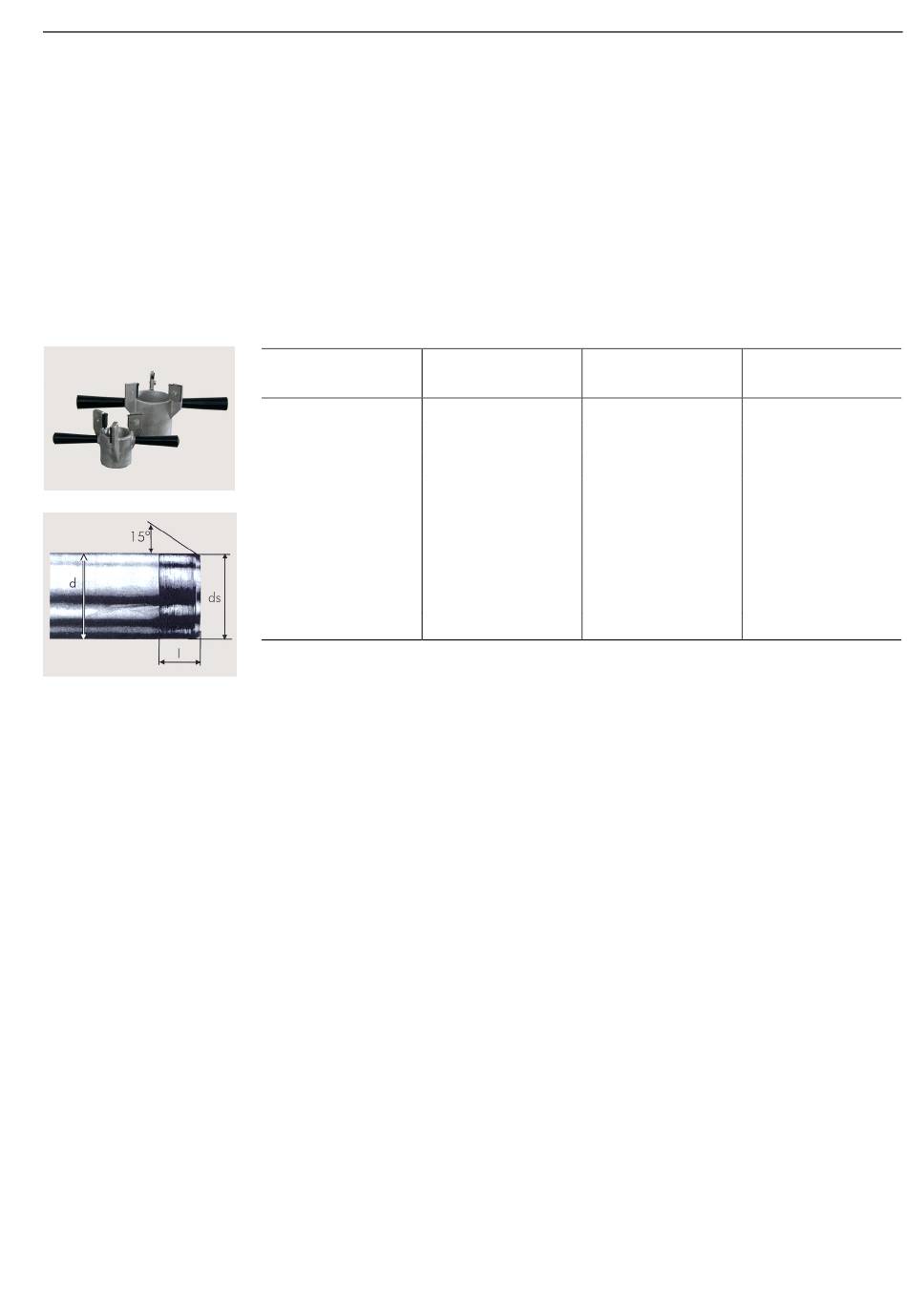

8. Mit Innensechskantschlüssel Spannbacken fixieren.
Auf die zwei Positionierstifte achten!
•
Als zusätzliche Auflagehilfen V-Rohrauflagen verwenden.
Zu verschweissende Teile mit Gegenhalter gegen axiales verschieben sichern.
•
•
Beim Verschweissen von langen Rohrstücken empfiehlt es sich, auch die
äusseren Prismenspanneinheiten zu verwenden (Code 790 310 011).
9. Rohrende mit dem entsprechenden Handrohrschäl- und Anfaswerkzeug
kalibrieren.
∅ ∅ ∅ ∅ d in mm
20
25
32
40
50
63
75
90
110
Die Schällänge I entspricht der Messerlänge des Schälwerkzeuges.
Code
Schällänge
799 300 260
799 300 270
799 300 280
799 300 290
799 300 300
799 300 310
799 300 320
799 300 330
799 300 340
6 Schweissvorbereitungen
Schäldurchmesser
I in mm
ds in mm
14
19,85–19,95
16
24,85–24,95
18
31,85–31,95
20
39,75–39,95
23
49,75–49,95
27
62,65–62,95
31
74,65–74,95
35
89,65–89,95
41
109,55–109,95
