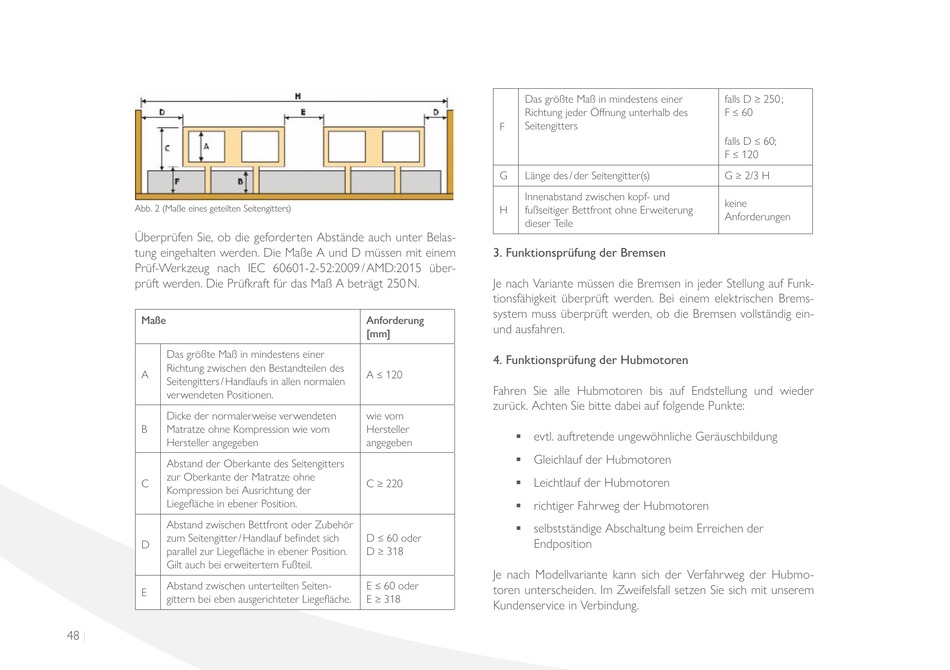

Abb. 2 (Maße eines geteilten Seitengitters)
Überprüfen Sie, ob die geforderten Abstände auch unter Belas­
tung eingehalten werden. Die Maße A und D müssen mit einem
Prüf­Werkzeug nach IEC 60601­2­52:2009 / AMD:2015 über­
prüft werden. Die Prüfkraft für das Maß A beträgt 250 N.
Maße
Das größte Maß in mindestens einer
Richtung zwischen den Bestandteilen des
A
Seitengitters / Handlaufs in allen normalen
verwendeten Positionen.
Dicke der normalerweise verwendeten
B Matratze ohne Kompression wie vom
Hersteller angegeben
Abstand der Oberkante des Seitengitters
zur Oberkante der Matratze ohne
C
Kompression bei Ausrichtung der
Liegefläche in ebener Position.
Abstand zwischen Bettfront oder Zubehör
zum Seitengitter / Handlauf befindet sich
D
parallel zur Liegefläche in ebener Position.
Gilt auch bei erweitertem Fußteil.
Abstand zwischen unterteilten Seiten­
E
gittern bei eben ausgerichteter Liegefläche.
48 |
Das größte Maß in mindestens einer
Richtung jeder Öffnung unterhalb des
F Seitengitters
G Länge des / der Seitengitter(s)
Innenabstand zwischen kopf­ und
H fußseitiger Bettfront ohne Erweiterung
dieser Teile
3. Funktionsprüfung der Bremsen
Je nach Variante müssen die Bremsen in jeder Stellung auf Funk­
tionsfähigkeit überprüft werden. Bei einem elektrischen Brems­
system muss überprüft werden, ob die Bremsen vollständig ein­
Anforderung
und ausfahren.
[mm]
4. Funktionsprüfung der Hubmotoren
A ≤ 120
Fahren Sie alle Hubmotoren bis auf Endstellung und wieder
zurück. Achten Sie bitte dabei auf folgende Punkte:
wie vom
Hersteller
§ evtl. auftretende ungewöhnliche Geräuschbildung
angegeben
§ Gleichlauf der Hubmotoren
§ Leichtlauf der Hubmotoren
C ≥ 220
§ richtiger Fahrweg der Hubmotoren
§ selbstständige Abschaltung beim Erreichen der
D ≤ 60 oder
Endposition
D ≥ 318
Je nach Modellvariante kann sich der Verfahrweg der Hubmo­
E ≤ 60 oder
toren unterscheiden. Im Zweifelsfall setzen Sie sich mit unserem
E ≥ 318
Kundenservice in Verbindung.
falls D ≥ 250 ;
F ≤ 60
falls D ≤ 60;
F ≤ 120
G ≥ 2/3 H
keine
Anforderungen
