Daihatsu Cuore L500 1997 Werkstatt-Handbuch Seite 975

Revised on '97 Apr.

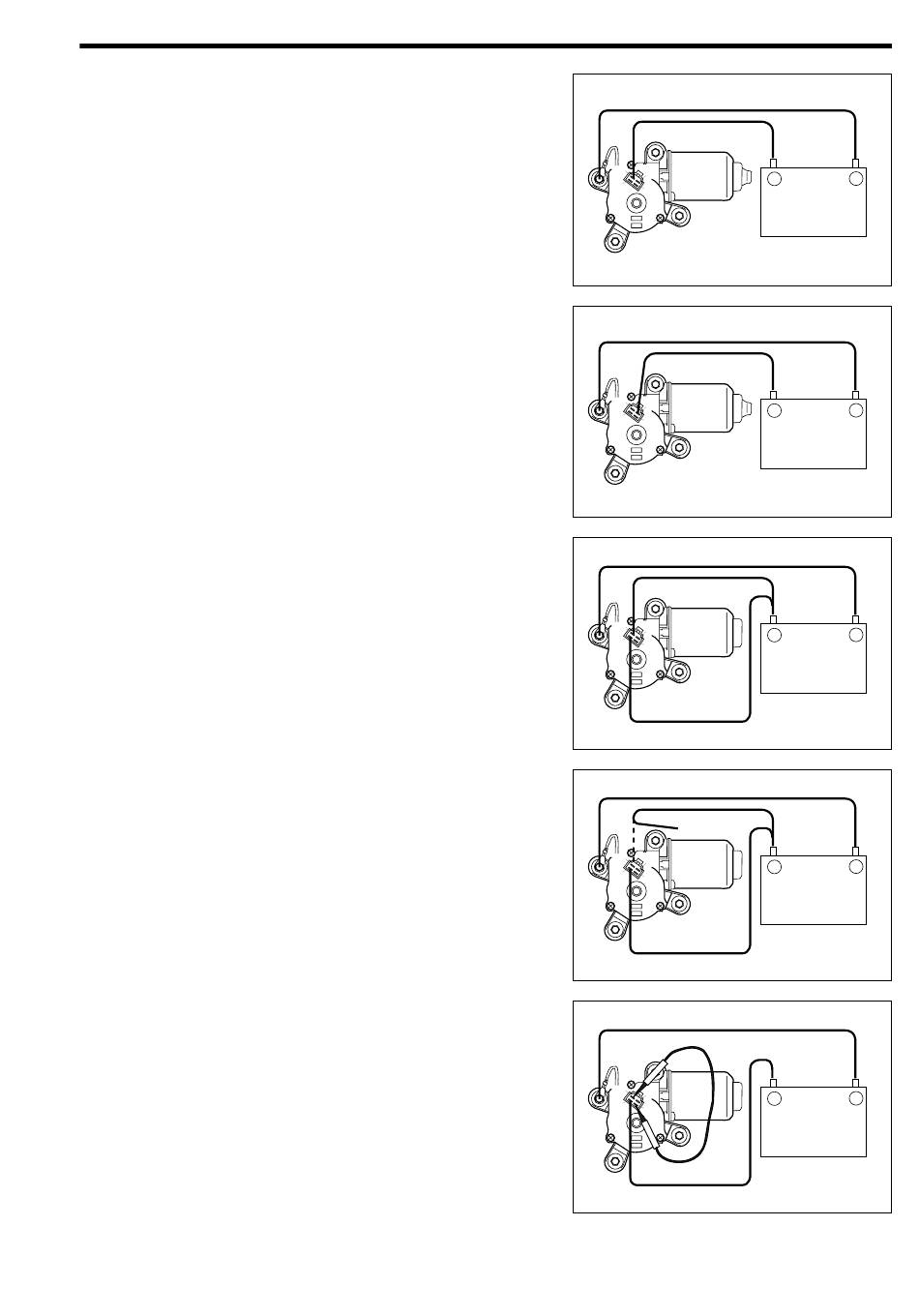

WISCHERMOTOR
Einheit prüfen
1. Funktionsprüfung, niedrige Stufe (langsam)
(1) Klemme +1 mit dem positiven Batteriepol, das
Motorgehäuse mit dem negativen Batteriepol ver-
binden. Prüfen, ob der Wischermotor in Stufe 1
arbeitet (mit niedriger Drehzahl dreht).
2. Funktionsprüfung, hohe Stufe (schnell)
(1) Klemme +2 mit dem positiven Batteriepol, das
Motorgehäuse mit dem negativen Batteriepol ver-
binden. Prüfen, ob der Wischermotor in hoher
Stufe arbeitet (mit hoher Drehzahl dreht).
3. Ruhestellung prüfen
Motorgehäuse mit dem negativen Batteriepol verbin-
den und folgende Prüfungen vornehmen.
(1) Klemme B mit dem positiven Batteriepol verbin-
den.
(2) Klemme +1 mit dem positiven Batteriepol verbin-
den und Scheibenwischer in niedriger Stufe be-
treiben.
(3) Unter den Bedingungen gemäß Schritt (2) die
Verbindung zu Klemme +1 trennen, um den
Motor abzuschalten.
(4) Klemme +1 mit Klemme S verbinden und prüfen,
ob der Wischerarm in die Ruhestellung zurück-
kehrt und dort anhält.
BE–35
+1
+2
+
B
S
+1
+2
+
B
S
+1
+2
+
B
S
+1
+2
+
B
S
+1
+2
+
B
S
–
LBE00098-00088
–
LBE00099-00089
–
LBE00100-00090
–
LBE00101-00091
–
LBE00102-00092
