BE–2

ALLGEMEINE BESCHREIBUNG

VORSICHTSMASSNAHMEN BEI DER
HANDHABUNG
Allgemeine Anweisungen
1. Bei Transport und Montage von Kabelbäumen niemals
auf die Stecker treten oder an den Steckern ziehen.
(Damit Kontaktstifte und -hülsen nicht herausgezo-
gen werden und Risse und Beschädigungen der
Stecker vermieden werden.)
2. Bei Transport und Montage von Kabelbäumen darauf
achten, daß der Kabelbaum nicht über Grate oder
scharfe Kanten gezogen wird.
(Um Schäden an der Ummantelung, der Isolierung
etc. zu vermeiden.)

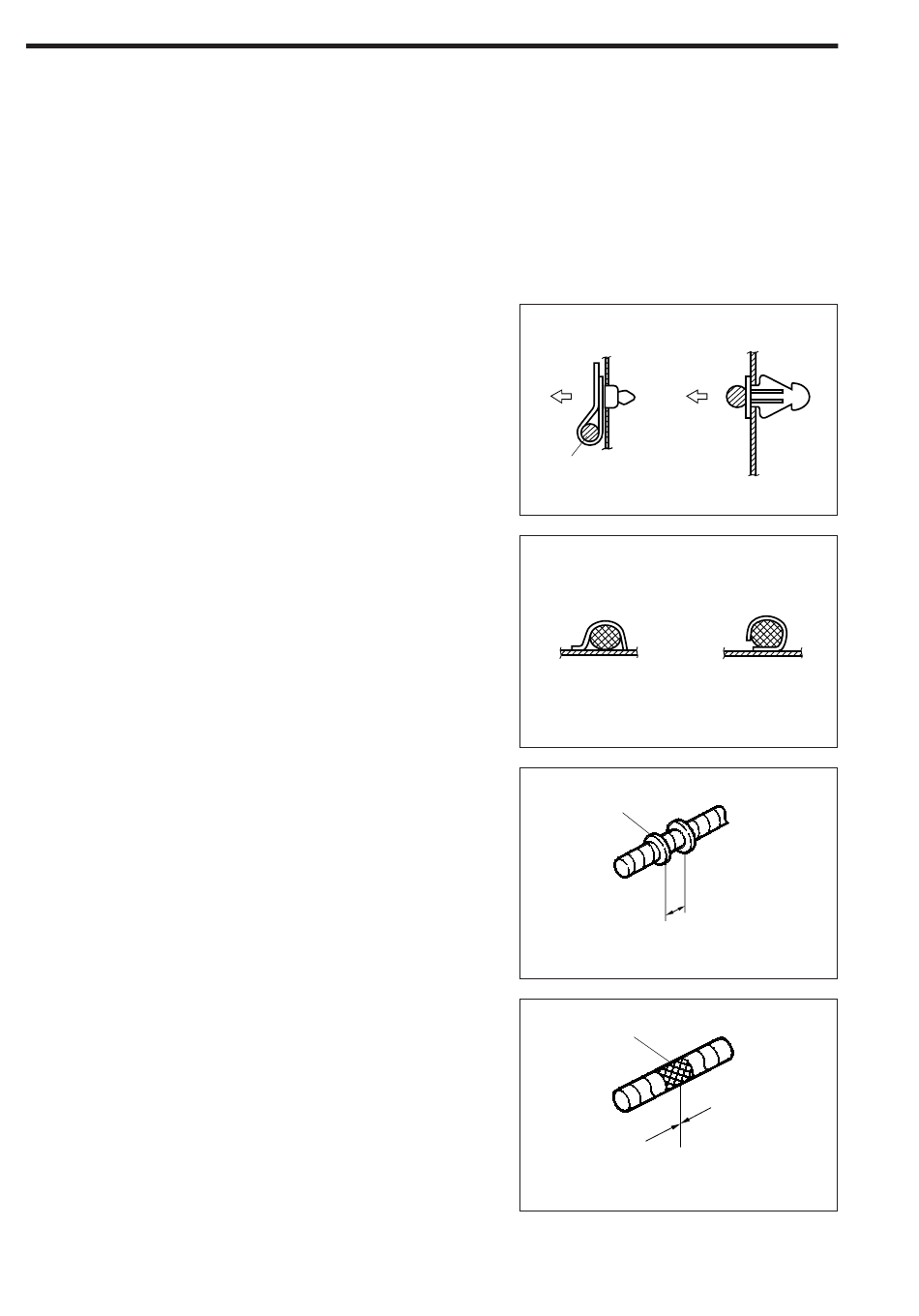

3. Klemmverfahren
Bei Kunststoffschellen oder Kunststoffclips sicher-
stellen, daß die Schelle/der Clip korrekt in die jeweili-
ge Öffnung der Karosserie eingesteckt wird.
HINWEIS:
• Sicherstellen, daß sich die Bride nicht löst, wenn
sie gemäß nebenstehender Abbildung leicht in
Pfeilrichtung gezogen wird.
(Damit sich der Kabelbaum nicht lösen und in
andere Bauteile verwickeln kann.)
• Falls aus Blech geschweißte Briden verwendet
werden, ist der Kabelbaum so zu montieren, daß
er nicht mit der geschweißten Oberfläche in Be-
rührung kommt.
(Hierdurch wird eine Beschädigung des Kabel-
baums durch Schweißperlen etc. vermieden.)
• Falls eine Briden-Positionsbegrenzung oder Bri-
denmarkierung vorhanden ist, sicherstellen, daß
die Bride innerhalb der Positionsbegrenzung an-
gebracht wird. Im Falle einer Bridenmarkierung
sicherstellen, daß die Bride in einem Bereich von
± 10 mm angesetzt wird.
(Um zu verhindern, daß der Kabelbaum schlaff
durchhängt oder sich in andere Bauteile verwickelt).
Revised on '97 Apr.
Kabelbaum
(Richtig)
Bridenführung
Bride zwischen diesen bei-
den Punkten ansetzen.
Bridenmarkierung
Bride in einem Bereich von
± 10 mm ansetzen.
LBE00002-00000
LBE00003-00001
(Falsch)
LBE00004-00002
LBE00005-00003
LBE00006-00004
