3 Installation und Inbetriebnahme
3.5.8 Beschreibung für Anschlüsse
Fortsetzung
Stift
MON_LAMP

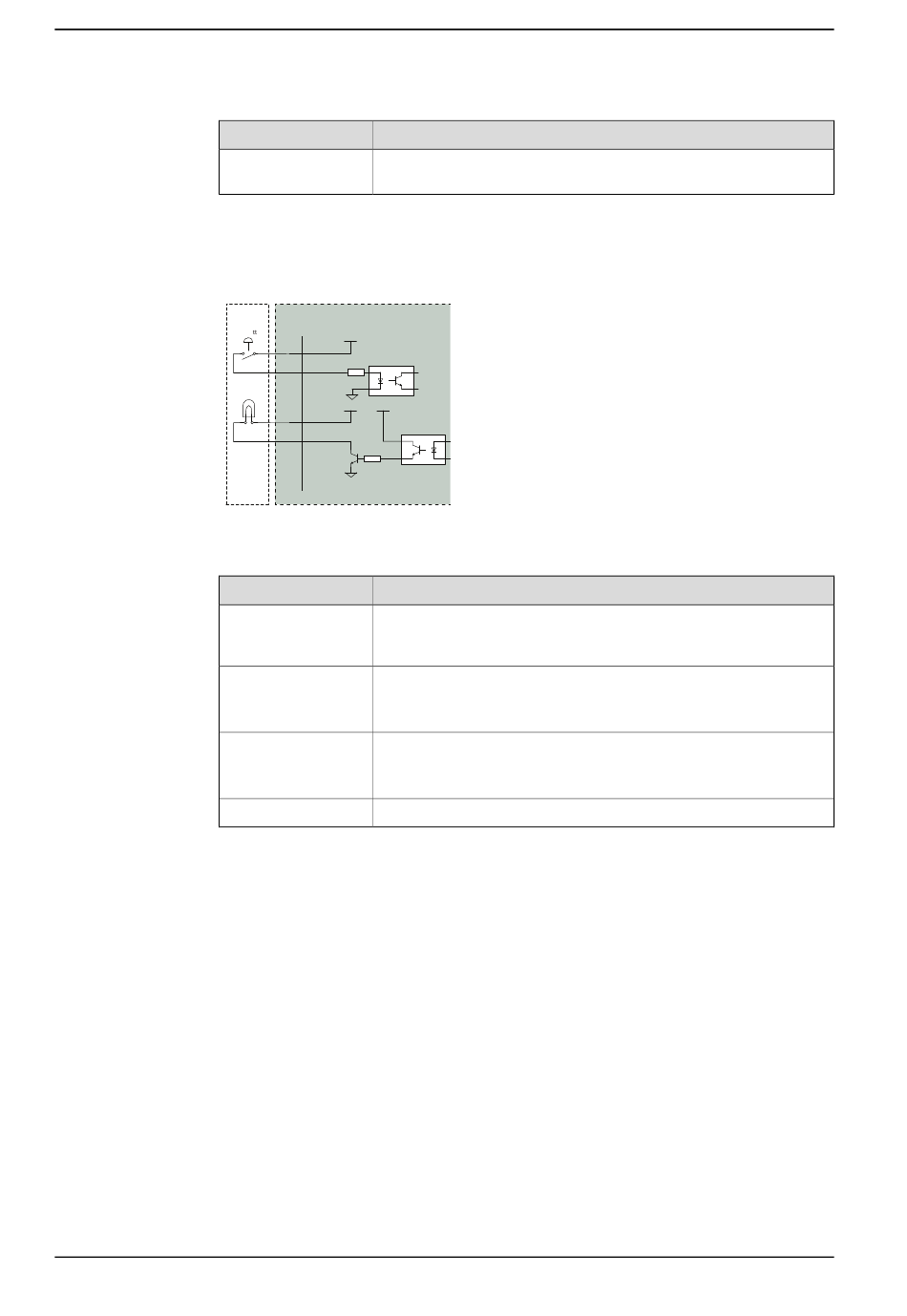

Obwohl die Funktion „Motor ein" am FlexPendant verfügbar ist, sind in diesem
Steckverbinder eine Schnittstelle für eine optionale Drucktaste „Motor ein" sowie
eine Anzeigelampe vorhanden. Beide haben zwei (2) Stifte an den Steckverbindern.
Customer provided
xx1900000598
AS/GS - automatischer Halt/allgemeiner Halt
Stift
24V_CH1/2
AS1/GS1+, AS2/GS2+
AS1/GS1-, AS2/GS2-
0V_CH1_CH2
Die Steuerung wird mit der standardmäßigen Konfiguration versendet, d. h. die
automatische Halt-/allgemeine Halt-Schaltung ist geöffnet. Die Steuerung ist NICHT
BETRIEBSBEREIT.
Fortsetzung auf nächster Seite
94
Beschreibung
Ausgangsschnittstelle der Leuchte „Motors On". Der maximale
Senkenstrom beträgt 50.
device
K2.X15
Push bu on
2
24V_MON
1
MON_PB
Lamp
4
24V_MON
MON_LAMP
3
Beschreibung
24 V-Stromversorgung von der Robotersteuerung nur zur Verwen-
dung für den Stoppschalter. Die Verwendung für andere Funktionen
ist nicht vorgesehen.
Sicherheitsstromkreis, High-Side
Der Kunden muss diese Stifte mit einer 24 V Stromversorgung ver-
binden.
Sicherheitsstromkreis, Low-Side
Der Kunden muss diese Stifte mit der Referenzerde der 24 V
Stromversorgung verbinden.
24 V Strombezugsmasse.
© Copyright 2019-2022 ABB. Alle Rechte vorbehalten.
Produkthandbuch - OmniCore E10
3HAC079399-003 Revision: C
