3 Installation und Inbetriebnahme
3.5.1 Anschlüsse an der OmniCore E10-Steuerung
3.5 Elektrische Anschlüsse
3.5.1 Anschlüsse an der OmniCore E10-Steuerung
Allgemeines
Im folgenden Abschnitt werden die Anschlüsse an der Frontblende der OmniCore
E10-Steuerung beschrieben.
Steckverbinder

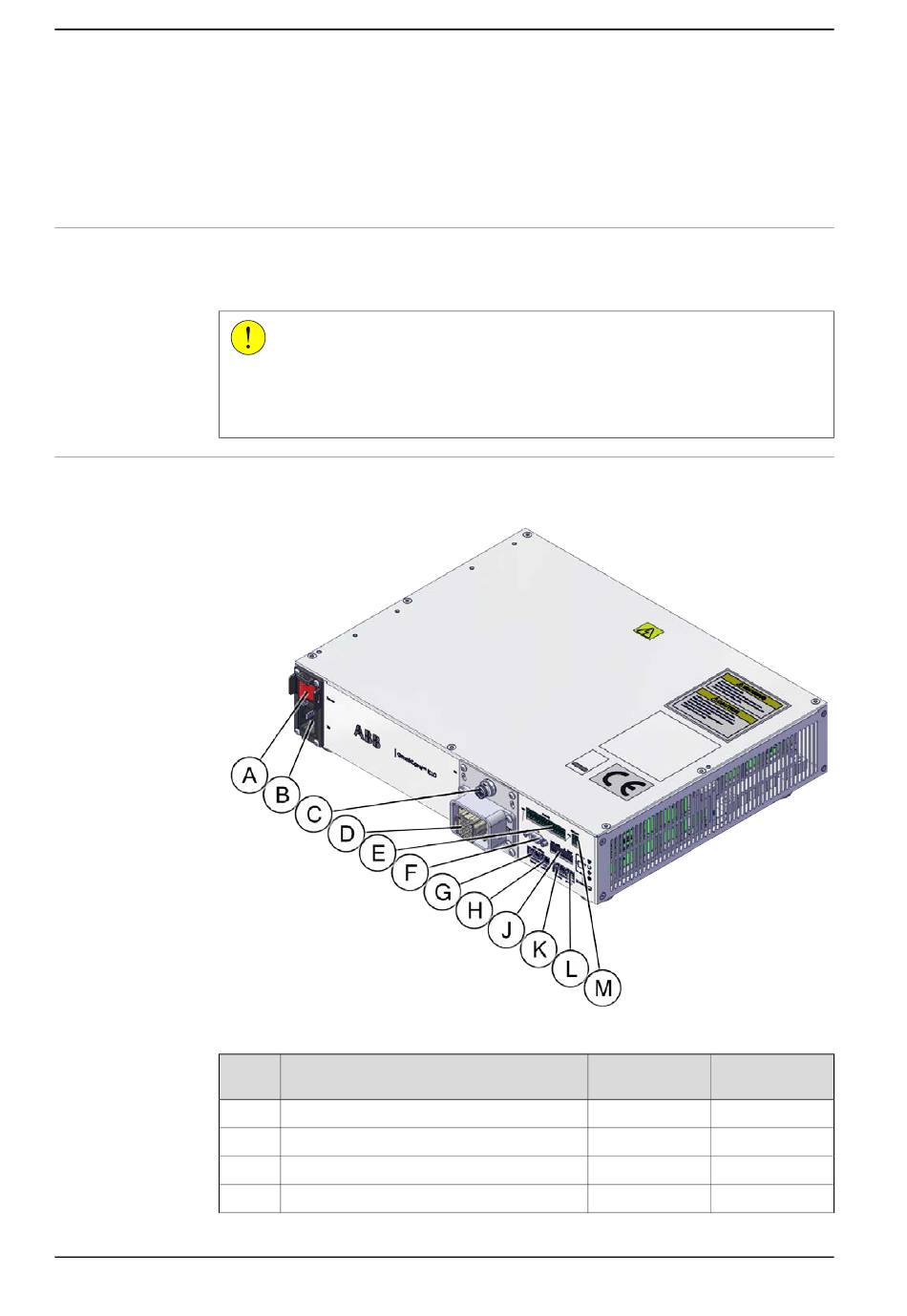

Die folgende Abbildung zeigt die Verbindungsschnittstelle auf der Steuerung.
xx2100001299
A
B
C
D
Fortsetzung auf nächster Seite
64
VORSICHT
Prüfen Sie die Steckverbinder immer auf Verunreinigungen oder Beschädigungen,
bevor Sie sie an die Steuerung anschließen. Reinigen oder ersetzen Sie
beschädigte Teile.
Beschreibung
Netzschalter
Netzanschluss
Manipulatorsignalanschluss (SMB)
Motoranschluss
© Copyright 2019-2022 ABB. Alle Rechte vorbehalten.
Schild Referenz auf
dem Schaltplan
Power Q0
X0 X0
X2 X2
X1 X1
Produkthandbuch - OmniCore E10
3HAC079399-003 Revision: C
