Installation

Die Aktoren zur Aufputzmontage eignen sich wegen
ihrer erhöhten Schutzart zur Montage im Außenbereich
und in Feuchträumen.
Zur Montage und Installation entfernen Sie den
transparenten Gehäusedeckel. Darunter sind die
Bohrungen zur Wandbefestigung sichtbar.
Um an die Anschlussklemmen zu gelangen entfernen
Sie die graue Abdeckplatte.

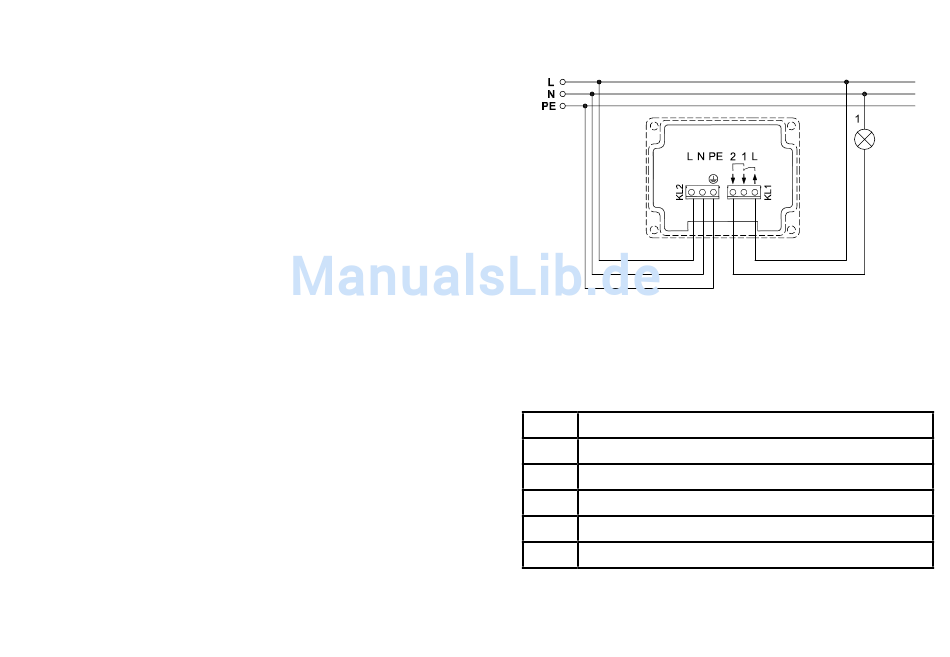

Die Installation der beschriebenen Aktoren ist in
den nachfolgenden Anschlussbildern dargestellt.
Zur Versorgung schließen Sie den Aktor an L, N an.
Führen Sie die geschaltete Phase zum Verbraucher.
16
HM-LC-Sw1-SM
L Anschluss Außenleiter
N Anschluss Neutralleiter
PE Anschluss PE
2 Geschaltete Phase (Wechselrelais Pos. 1)
1 Geschaltete Phase (Wechselrelais Pos. 2)
L Anschluss Außenleiter
