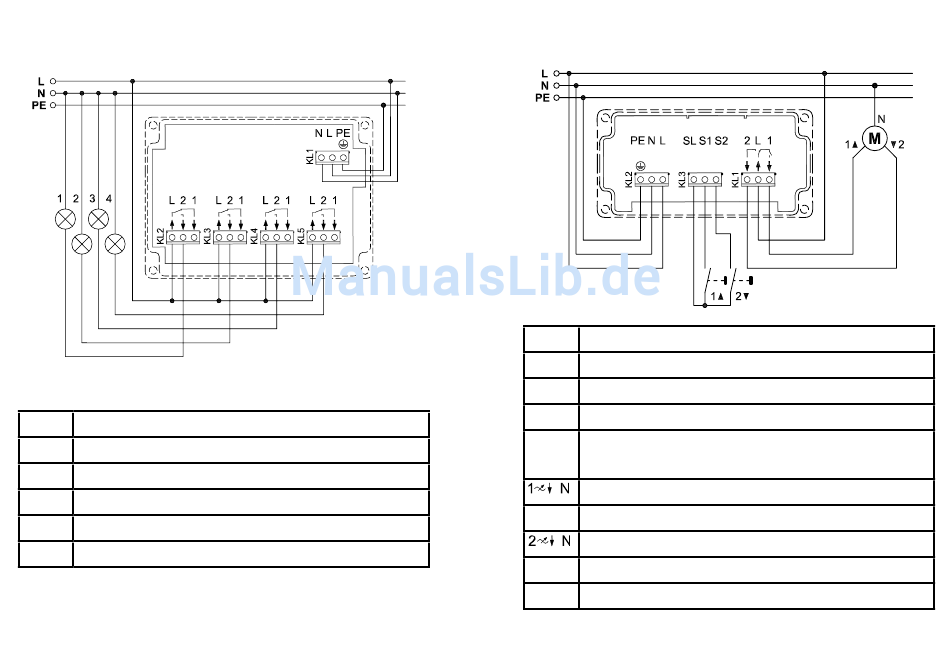

HM-LC-Sw4-SM
L
Anschluss Außenleiter
N
Anschluss Neutralleiter
PE
Anschluss PE
2
Geschaltete Phase (Wechselrelais Pos. 1)
1
Geschaltete Phase (Wechselrelais Pos. 2)
L
Anschluss Außenleiter
18
HM-LC-Bl1-SM
L
Anschluss Außenleiter
PE
Anschluss PE
N
Anschluss Neutralleiter
L
Anschluss Außenleiter (Geräteversorgung)
SL
Durchgeschleifte Phase im Gerät zum
Ansteuern der Tastereingänge
S1
Eingang für Taster (Phase) „AUF"
S2
Eingang für Taster (Phase) „AB"
2
Geschaltete Phase „AB"
L
Anschluss Außenleiter (Motorversorgung)
1
Geschaltete Phase „AUF"
19
