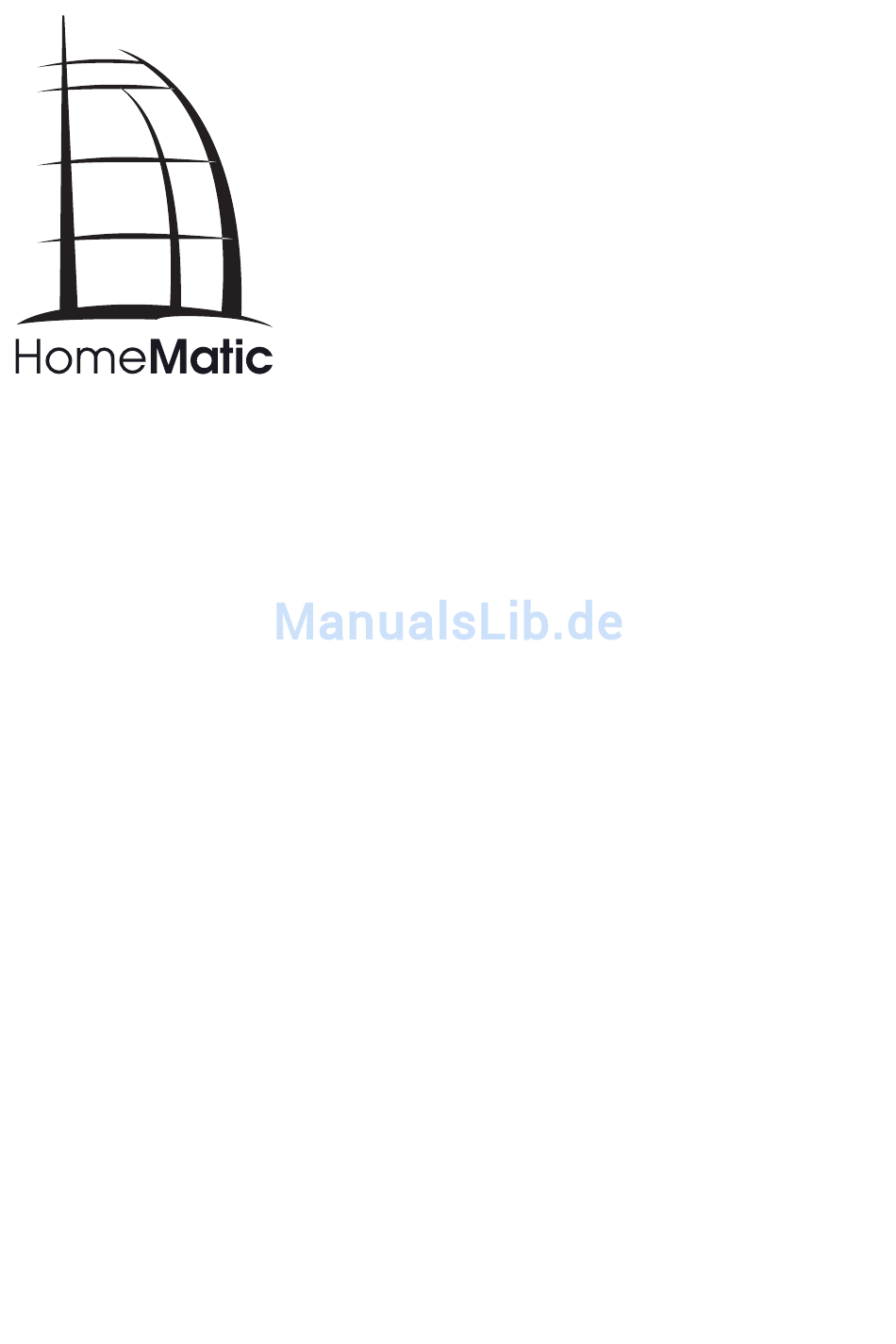

- Seite 1 Montage- und Bedienungsanleitung (S. 2) Mounting instruction and operating manual (p. 12) Konfigurations-Adapter USB: Configuration Tool USB: HM-CFG-USB...
- Seite 2 1. Ausgabe Deutsch 05/2009 Dokumentation © 2009 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustim- mung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden.
-
Seite 3: Inhaltsverzeichnis
Funktion ......5 Allgemeine Systeminformation zu HomeMatic . 6 Allgemeine Hinweise zum Funkbetrieb ..6 Inbetriebnahme/Installation . -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic-Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nach- schlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung. -
Seite 5: Gefahrenhinweise
Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen-oder andere Wärmebestrahlung. Funktion Der Konfigurationsadapter ermöglicht die Konfigu- ration der Funktionen von bis zu 500 HomeMatic- Komponenten von einem PC aus, ohne eine HomeMatic-Zentrale einsetzen zu müssen. Der Anschluss des Konfigurationsadapters erfolgt über eine USB-Verbindung, die HomeMatic-Kom-... -
Seite 6: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic-Haussteuer- systems und arbeitet mit dem bidirektionalen BidCoS® Funkprotokoll. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.HomeMatic.com. Allgemeine Hinweise zum Funkbetrieb Die Funk-Übertragung wird auf einem nicht exklusi- ven Übertragungsweg realisiert, weshalb Störungen... -
Seite 7: Inbetriebnahme/Installation
Internet Explorer 7 oder höher) not- ® wendig. Der PC muss über eine freie USB-Schnittstelle verfügen. 6.2 Installation Legen Sie die mitgelieferte Programm-CD in das optische Laufwerk Ihres PCs. Starten Sie die Programminstallation über das Programm „Setup.exe”. Das Installationsprogramm legt einen Program- mordner „HomeMatic” an. - Seite 8 Starten Sie dort das Programm „HomeMatic- Komponenten konfigurieren”: Schließen Sie den Konfigurationsadapter an einen USB-Port des PCs an. Der PC erkennt den Konfigurationsadapter automatisch, somit ist keine separate Treiberin- stallation notwendig. Wählen Sie im Programmmenü „Datei” die Option „Einstellungen” und dort im Fenster „Verbindungsauswahl”...
-
Seite 9: Programmbedienung
Komponenten Ablernen/ Nutzung einer anderen Zentrale Wollen Sie eine angelernte HomeMatic-Komponente aus dem System entfernen, an andere Nutzer weiter- geben oder aber die HomeMatic-Zentrale CCU einsetzen, sind alle betroffenen HomeMatic-Kompo- nenten vom Konfigurations-Adapter abzulernen. Lesen Sie dazu die Beschreibung der Bedienober-... -
Seite 10: Statusmeldungen
Wurde ein System-Sicherheitsschlüssel vergeben, sind die angelernten HomeMatic-Komponenten in den Auslieferungszustand zurück zu versetzen. Lesen Sie dazu die Beschreibung der Bedienober- fläche (WebUI). Statusmeldungen Die Kontrollleuchte „Status” des Konfigurationsad- apters kann folgende Zustände anzeigen: • Dauerleuchten: Gerät an USB angeschlossen • Flackern: Kommunikation mit HomeMatic-Gerät 10 Wartung und Reinigung Das Produkt ist wartungsfrei. -
Seite 11: Technische Daten
11 Technische Daten Schnittstelle: Funkfrequenz: 868,3 MHz Typ. Freifeldreichweite: 100 m Anlernbare Geräte: Spannungsversorgung: (USB powered) Schutzart: IP20 Abmessungen (B x H x T) (ohne Antenne): 40 x 90 x 25 mm Gewicht: 45 g Technische Änderungen vorbehalten. Entsorgungshinweis: Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik- Altgeräte über die örtlichen Sammelstellen... - Seite 12 1st English edition 05/2009 Documentation © 2009 eQ-3 Ltd. Hong Kong All rights reserved. No parts of this manual may be reproduced or processed in any form using electronic, mechanical or chemical processes in part or in full without the prior explicit written permission of the publisher.It is quite possible that this manual has printing errors or defects.
- Seite 13 Function ......15 General system information about HomeMatic 16 General information about radio operation . . 16 Start-up/Installation .
-
Seite 14: Information About This Manual
Information about this manual Read this manual carefully before starting to use your HomeMatic components. Keep the manual handy so you can refer to it at a later date! If you hand over the device to other persons for use, please hand over the operating manual as well. -
Seite 15: Hazard Information
Function The configuration adapter enables the functions of up to 500 HomeMatic components to be configured from a PC, without having to use a HomeMatic central control unit. The configuration adapter is connected via USB, whilst the HomeMatic components are accessed via the wireless connection that is standard in the HomeMatic system. -
Seite 16: General System Information About Homematic
General system information about HomeMatic This device is part of the HomeMatic home control system and works with the bi-directional BidCoS® wireless protocol. All current technical documents and updates are provided at www.HomeMatic.com. General information about radio operation Radio transmission is performed on a non-exclusive transmission path, which means that there is a possibility of interference occurring. -
Seite 17: Start-Up/Installation
Internet Explorer 7 or higher installed on it. The PC must have a free USB interface. 6.2 Installation Insert the program CD supplied into your PC’s optical disc drive. Run the “Setup.exe” program to start the installation. The installation program creates a program folder called “HomeMatic”. - Seite 18 In this folder, launch the “HomeMatic Komponenten konfigurieren” program. Connect the configuration adapter to a USB interface on the PC. The PC detects the configuration adapter automatically; there is no need to install separate drivers. In the “Datei” program menu select the “Einstellungen”...
-
Seite 19: Program Operation
PC software user interface (WebUI). Teaching-out components/ Using a different central control unit If you want to remove a taught-in HomeMatic component from the system, pass it on to other users or use the HomeMatic central control unit instead, all the HomeMatic components concerned must be taught-out from the configuration adapter. -
Seite 20: Status Messages
If a system security key has been assigned, the taught-in HomeMatic components must be reset to their initial state. For information about this procedure, refer to the description of the PC software user interface (WebUI). Status messages The “Status” indicator light on the configuration adapter can represent the following states: •... -
Seite 21: Technical Specifications
11 Technical specifications Interface: Radio frequency: 868.3 MHz Typ. open air range: 100 m Devices that can be taught-in: 500 Power supply: 5 VDC (USB-powered) Degree of protection: IP20 Dimensions (W x H x D) (not inc. antenna): 40 x 90 x 25 mm Weight: 45 g Subject to technical alterations. - Seite 24 eQ-3 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.com...
