Inhaltszusammenfassung für HomeMatic EQ3-ADA-J2

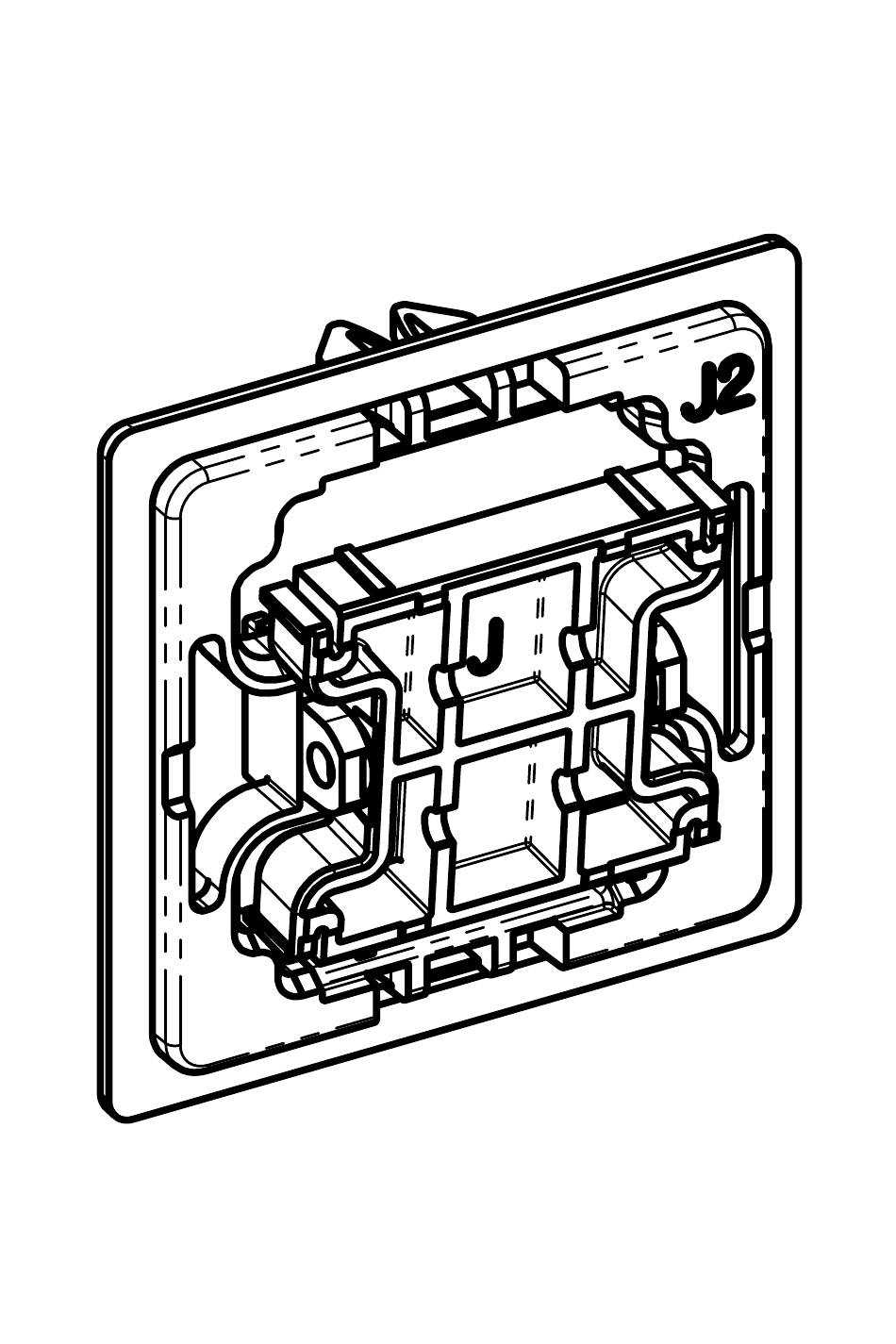

- Seite 1 Adapter für Jung-Schalterserien...
- Seite 2 Durch die Adapter für Schalterserien lassen sich Funk-Aktoren einfach und ohne großen Kosten- und Montageaufwand in bestehende Installationen unter- schiedlicher Hersteller und Designs integrieren. Sie können (vorhandene) Schalter bei geeigneter Verdrahtung durch Homematic und Homematic IP Funk-Aktoren tauschen 1) Hinweis: Sortiment wird kontinuierlich erweitert.
- Seite 3 Modelle Mit dem Adapter für Jung J2-Schalterserien lassen sich folgende Schalterserien integrieren: • A 500 • A creation • A plus • AS 500 • AS universal...
-
Seite 4: Montage
Montage Die Adapter für Jung-Schalterserien ermöglichen einen kostensparenden Austausch von Schaltern des Her- stellers Jung gegen eine intelligente Funk-Installation bei der Renovierung. Bei einer Neuinstallation können Funk-Aktoren mit geringem Aufwand in das Design der vorgesehenen Schalterserien integriert werden. Durch die Nutzung von Bauteilen bereits vorhandener bzw. - Seite 5 Bitte nehmen Sie parallel zu dieser Montage- anleitung die Installationsanweisung der Be- dienungsanleitung des jeweiligen Funk-Aktors zur Hilfe. Beachten Sie bei der Montage insbesondere die Sicherheitshinweise der oben genannten Bedienungsanleitung. Beim Austausch bestehender Schalter gehen Sie bitte folgendermaßen vor: • Ziehen Sie die Wippe vom Rahmen des Schalters •...
- Seite 6 Um eine optimale Funktion zu gewährleisten, muss die Aufnahme auf der Rückseite der Wippe teilweise gekürzt werden. Wippenaufnahme ungekürzt (Original)
- Seite 7 Gehen Sie hierzu folgendermaßen vor: • Kürzen Sie die seitlichen Aufnahmen (A) auf der Rückseite der Wippe auf die Länge der mittleren Aufnahmen (B). Adapter und Wippenaufnahme gekürzt...
- Seite 8 • Montieren Sie den Adapter auf der Wippe. In Abhängigkeit von Baujahr und Bauform der entsprechenden Schalterserie kann das vollstän- dige Aufrasten des Adapters auf die Wippe mit größerem Kraftaufwand verbunden sein. Adapter und Wippenaufnahme montiert...
- Seite 9 • Halten Sie den Rahmen an den Funk-Aktor. • Bitte beachten Sie bei der Montage, dass sich die Config.-Taste des Funk-Aktors links oben befinden muss. • Befestigen Sie die Wippe mit dem Adapter auf dem Funkaktor, platzieren Sie den Adapter dabei so, dass die beiden Rasternasen in die vorhan- denen Langlöcher passen.
- Seite 10 Alle in dieser Montageanleitung verwendeten Hersteller- und Produktnamen werden nur zur Identifikation der Produkte verwendet und können eingetragene Marken- oder Warenzei- chen der entsprechenden Hersteller sein.
- Seite 11 152156 V1.0...
- Seite 12 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
