SMC EX260-Serie Betriebshandbuch Seite 10

EX260-SPR5/-SPR6/-SPR7/-SPR8

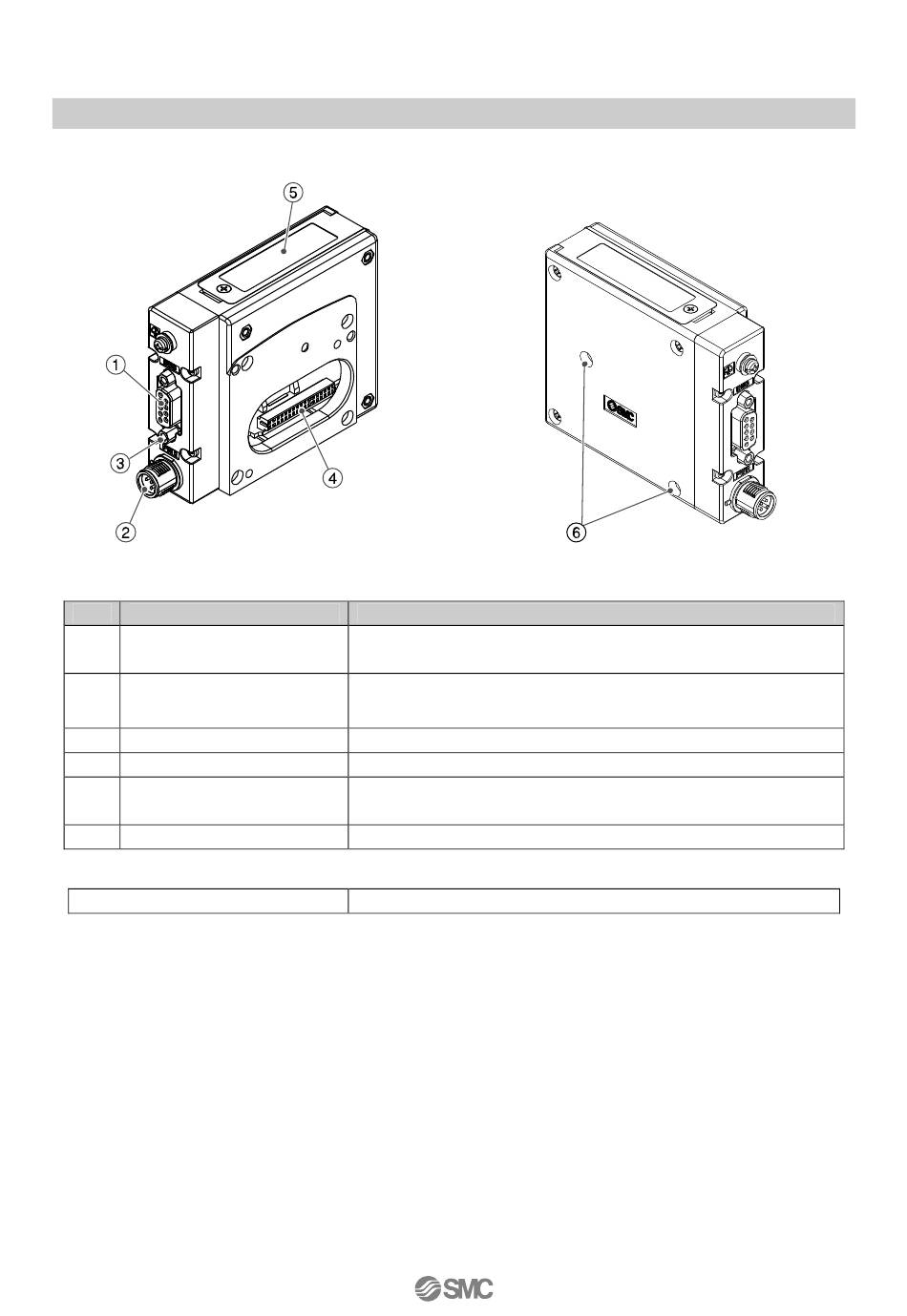

Pos. Element
1 Feldbus-Schnittstellenstecker
2 Spannungsversorgungsstecker
3 Masse-Anschluss
4 Ausgangsanschluss
5 LED und Signalgeber
6 Montagebohrung
Zubehör
Innensechskantschraube
*1: Für die Verdrahtung siehe Seite 12.
*2: Für die LED-Anzeige und Einstellungen siehe Seite 16-18.
PROFIBUS DP-Anschluss *
(9-polige D-Sub-Buchse)
Spannungsversorgung mit Lastspannung für Ventile und Betriebsspannung
für SI-Einheit
(5-poliger M12- Stecker, A-kodiert)
Funktionserde (M3-Schraube)
Ausgangssignal-Schnittstelle für Ventilblock
spezifische LEDs für Busstatus und SI-Einheit *
Signalgeber für das Einstellen der Knotenadresse und des Betriebsmodus*
Montagebohrung für den Anschluss an den Ventilblock
2 Stk. M3x30-Schrauben für den Anschluss an den Ventilblock
-9-
Beschreibung
1
2
2
EX##-OMN0009DE-A
