Bauteileübersicht

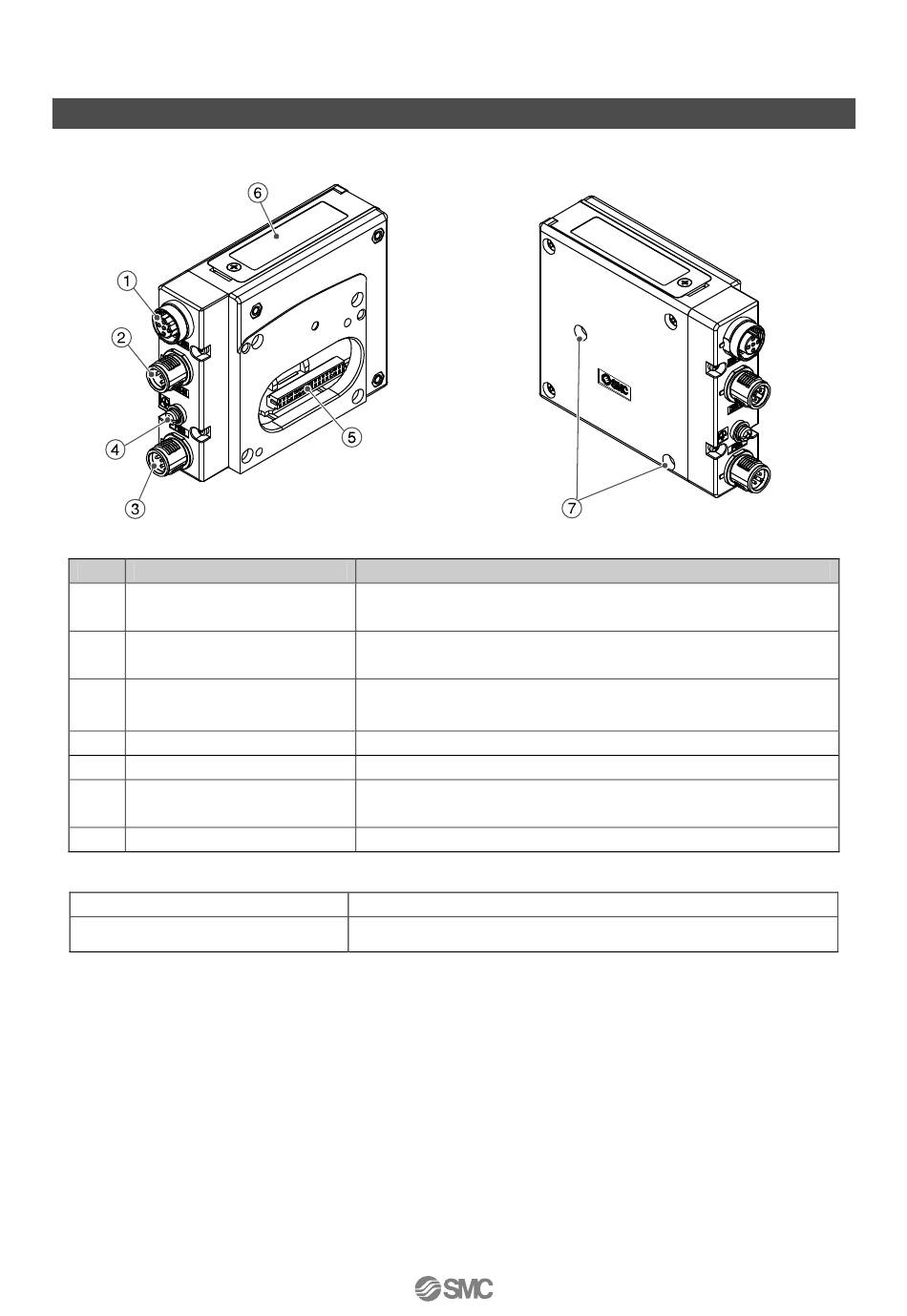

EX260-SPR1/-SPR2/-SPR3/-SPR4
Pos. Element
Feldbus-Schnittstellenanschluss
1
(BUS OUT)
Feldbus-Schnittstellenanschluss
2
(BUS IN)
3 Spannungsversorgungsstecker
Masse-Anschluss
4
5 Ausgangsanschluss
6 LED und Signalgeber
7 Montagebohrung
Zubehör
Innensechskantschraube
Dichtungskappe
*1: Für die Verdrahtung siehe Seite 11.
*2: Für die LED-Anzeige und Einstellungen siehe Seite 16-18.
PROFIBUS DP-Anschluss *
(5-polige M12-Buchse, B-kodiert)
PROFIBUS DP-Anschluss *
(5-poliger M12-Stecker, B-kodiert)
Spannungsversorgung mit Lastspannung für Ventile und
Betriebsspannung für SI-Einheit
(5-poliger M12-Stecker, A-kodiert)
Funktionserde (M3-Schraube)
Ausgangssignal-Schnittstelle für Ventilblock
spezifische LEDs für Busstatus und SI-Einheit *
Signalgeber für das Einstellen der Knotenadresse und des Betriebsmodus*
Montagebohrung für den Anschluss an den Ventilblock
2 Stk. M3x30-Schrauben für den Anschluss an den Ventilblock
1 Stk. Dichtungskappe für den nicht verwendeten
Feldbus-Schnittstellenanschluss(BUS OUT)
-8-
Beschreibung
1
1
2
2
EX##-OMN0009DE-A
