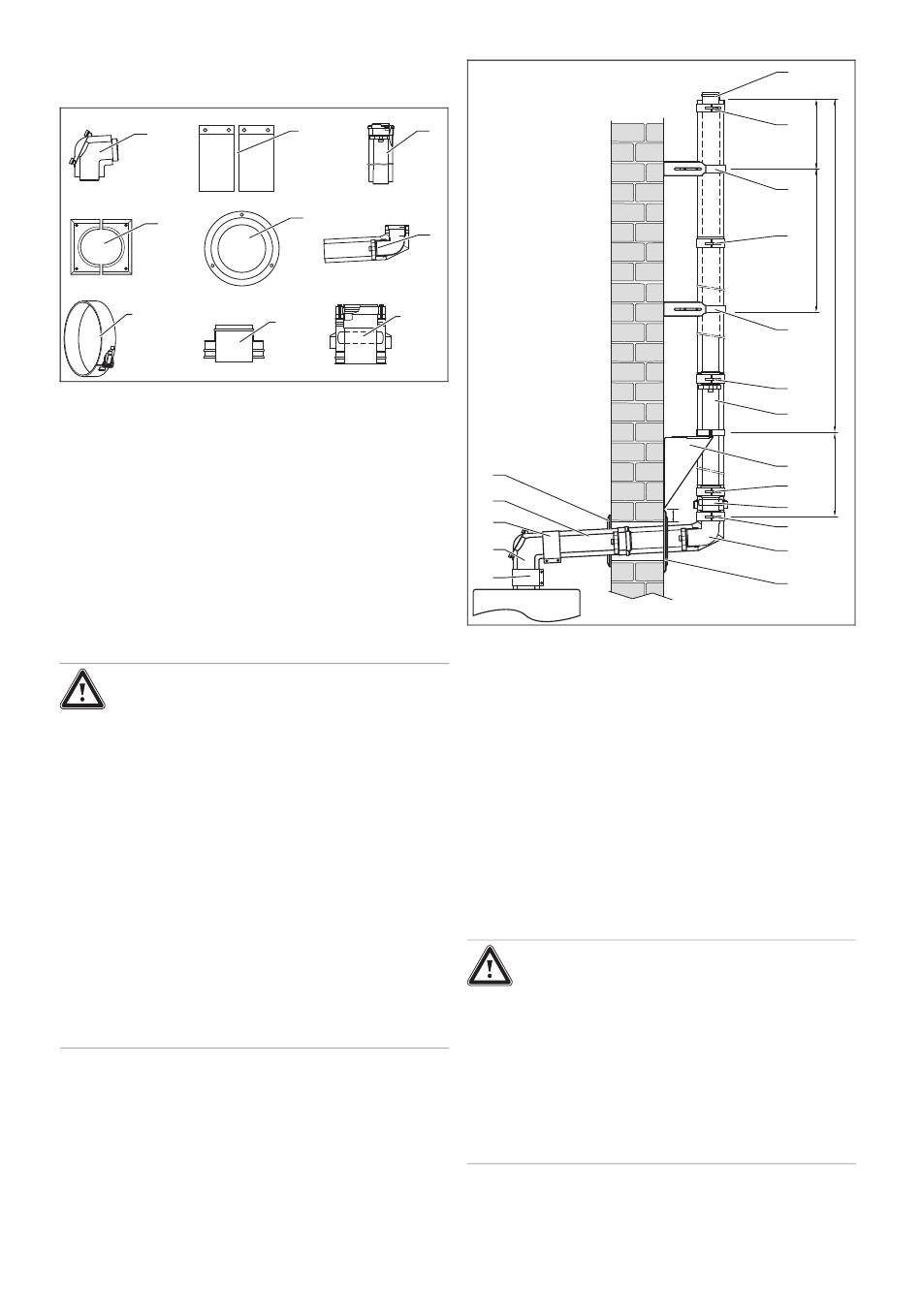

Statische Maßangaben Beachten - Vaillant ecoTEC plus VC 406/5-5 E-DE Montageanleitung

Luft-abgas-systeme
Inhaltsverzeichnis

Werbung

6.4.1
Lieferumfang Grundelemente für die
Außenwandmontage
1
4
7
1
Revisionsbogen
⌀ 80/125 mm
2
70-mm-Luftschelle (2 x)
3
Verlängerung 0,5 m,
⌀ 80/125 mm
4
Außenrosette geteilt,
Edelstahl
5
Innenrosette
6.4.2
Statische Maßangaben beachten
Legen Sie vor Beginn der Montage den Verlauf der Abgas-
führung sowie die Anzahl und Lage der Wandkonsolen und
Leitungshalter Außenwand fest.
Gefahr!
Verletzungsgefahr durch herabfallende
Teile!
Eine Überschreitung der statischen Maße
kann zur mechanischen Beschädigung der
Abgasführung führen. Im Extremfall können
sich Teile von der Wand lösen und durch
Herabfallen Personen gefährden.
Beachten Sie bei der Montage die stati-
schen Maßangaben.
Befestigen Sie mindestens jede zweite
Verlängerung mit einer Rohrschelle an
der Außenwand.
Verwenden Sie bei Fassaden mit Wär-
medämmverbundsystemen ggf. dafür zu-
gelassenes Befestigungsmittel, um die
Abgasleitung sicher mit dem Bauwerk zu
verbinden.
0020257248_00 Montageanleitung
2
3
5
6
9 9
8
6
Wanddurchführungsbo-
gen 87°, ⌀ 80/125 mm,
Edelstahl
7
Luftschelle Edelstahl
(2 x)
8
Mündungsstück, Edel-
stahl
9
Luftansaugstück, Edel-
stahl
12
11
9
10
9
1
Mündungsstück
2
Luftschelle
3
Leitungshalter Außen-
wand
4
Verlängerung
5
Außenwandkonsole
6
Luftansaugstück
7
Wanddurchführungsbo-
gen
8
Außenrosette, geteilt
9
Luftrohrschelle innen
10
Revisionsbogen
11
Verlängerung innen
Gefahr!
Verletzungsgefahr durch herabfallende
Teile!
Ab einer vertikalen Höhe von 2 m ist eine
Außenwandkonsole zur Aufnahme der ver-
tikalen Stützkräfte erforderlich, damit die Ab-
gasleitung nicht durch zu hohe Lasten be-
schädigt wird.
Bauen Sie nach einem Versatz eine
zweite Außenwandkonsole ein.
Montage 6
1
2
D
3
2
C
B
3
2
4
5
A
2
6
E
2
7
8
12
Innenrosette
A
max. 2 m (Abstand
zwischen Wanddurch-
führungsbogen und
Außenwandkonsole)
B
max. 22 m (Höhe über
der Außenwandkonsole)
C
max. 2 m (Abstand zwi-
schen den Leitungshal-
tern)
D
max. 1,5 m (Höhe über
oberstem Leitungshal-
ter)
E
min. 50 mm (Abstand
zwischen Wandbohrung
und Außenwandkon-
sole)
37
