4 Montage
4.7.2 Statische Maßangaben

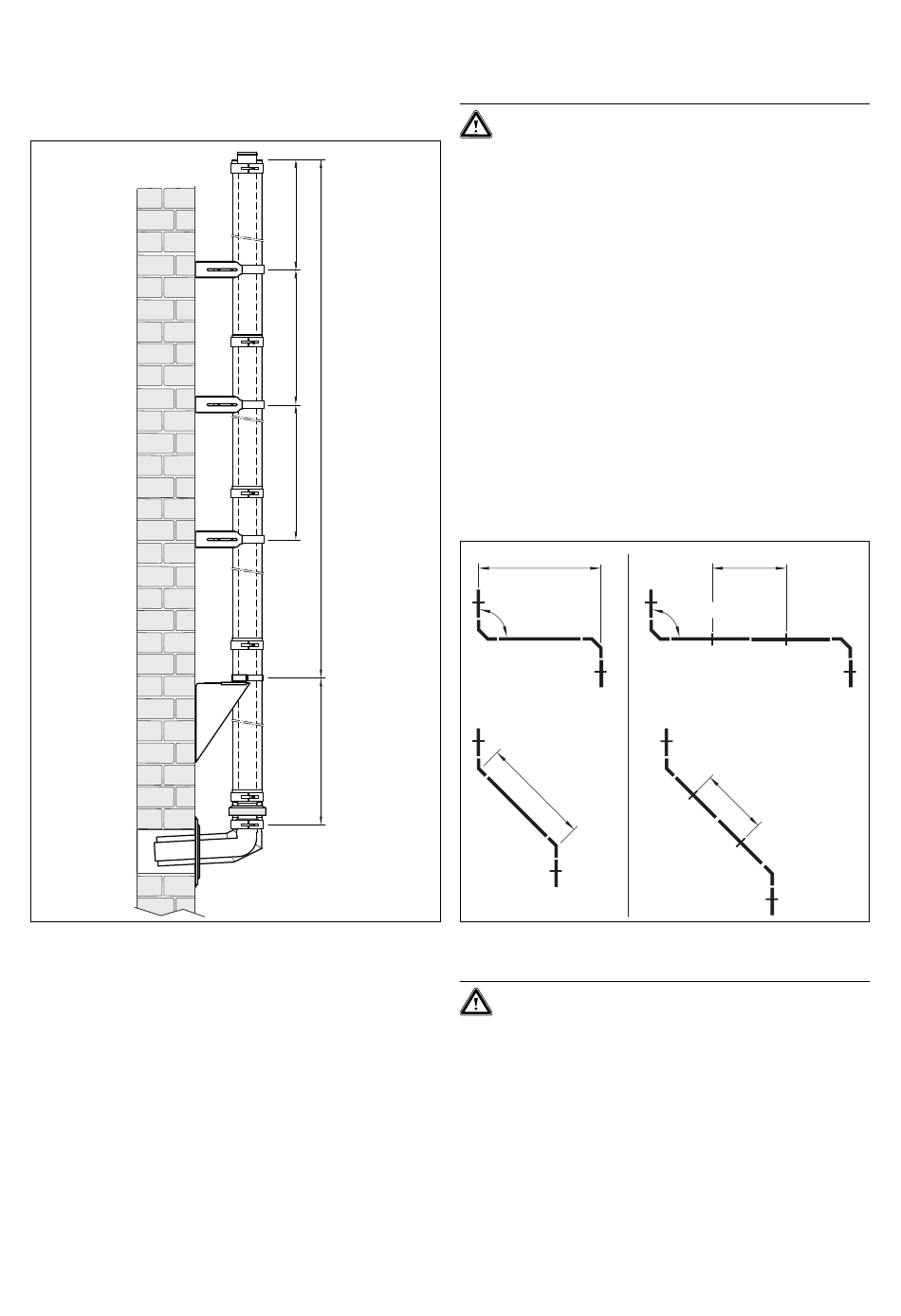

Abb. 4.45 Statische Maßangaben
Legende
A: max. 2 m (Vertikaler Abstand zwischen Wanddurchführungs-
bogen und Wandkonsole)
B: max. 22 m (max. vertikale Höhe über der Wandkonsole)
C: max. 2 m (Abstand zwischen Außenwandhalter)
D: max. 1,5 m (max. Höhe über dem letzten Wandhalter)
36
D
C
B
C
A
Achtung!
Das Maß A gibt die max. zulässige Höhe A
zwischen dem Wanddurchführungsbogen und
der Wandkonsole an. Eine Überschreitung dieser
Höhe beschädigt den Wanddurchführungsbogen.
Das Maß B gibt die max. Höhe der Abgasleitung
oberhalb der Außenwandkonsole an. Bei
Überschreitung des Maßes wird die
Tragfähigkeit der Konsole durch die vertikale
Gewichtskraft überschritten.
Das Maß C darf nicht überschritten werden,
damit auftretende Windkräfte sicher
aufgenommen werden können.
Das Maß D gibt die max. Höhe über dem
obersten Wandhalter an, die auf Grund von
Windkräften nicht überschritten werden darf.
Eine Überschreitung dieser Maße kann zur
mechanischen Beschädigung der Abgasführung
führen. Im Extremfall können sich Teile von der
Wand löse und durch Herabfallen Personen
gefährden.
max. 2 m
max. 87°
max. 2 m
Abb. 4.46 Statische Hinweise bei Versatz der Abgasführung
Achtung!
Ab einer vertikalen Höhe von 2 m ist eine
Außenwandkonsole zur Aufnahme der
vertikalen Stützkräfte erforderlich. Deshalb
kann nach einem Versatz der Abgasführung
eine zweite Außenwandkonsole erforderlich
sein. Diese ist auf Anfrage erhältlich.
Montageanleitung Luft-/Abgasführung icoVIT 0020016001_03
max. 2 m
max. 87°
max. 2 m
