6 Montage

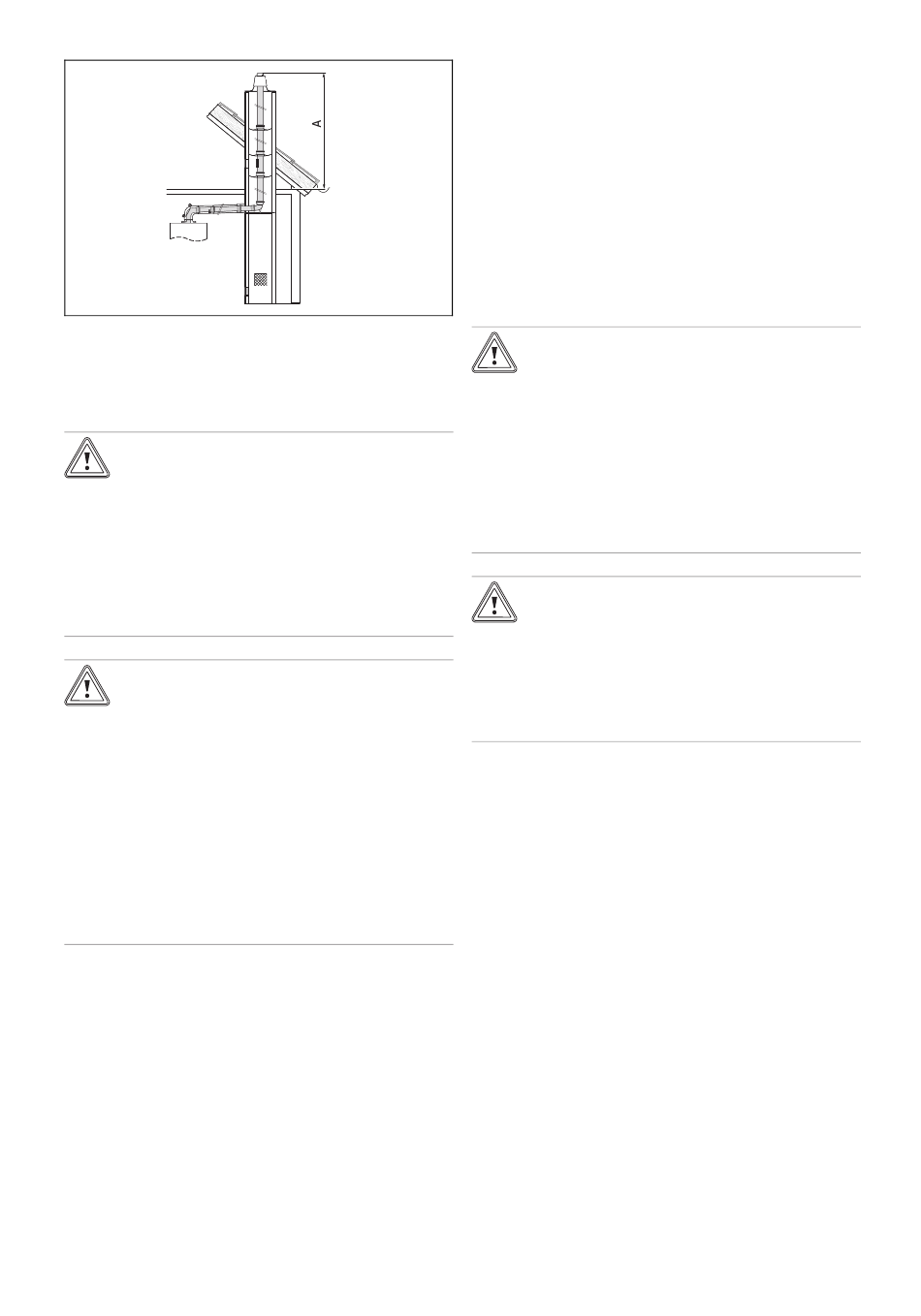

A
max. 5 m
Vorsicht!
Beschädigungsgefahr für die Bausub-
stanz!
Austretendes Kondensat kann den Schacht
durchfeuchten.
Bauen Sie am unteren Ende des
Schachts eine Lufteintrittsöffnung ein
(Öffnungsquerschnitt: bei Abgasleitungen
≥ DN 80 mindestens 125 cm²).
Vorsicht!
Risiko der Fehlfunktion des Produkts!
Bei raumluftabhängigem Betrieb muss
für ausreichende Frischluftzufuhr gesorgt
werden.
Erstellen Sie entweder eine unmittelbare
Öffnung von 150 cm² nach außen oder
eine Verbrennungsluftversorgung durch
einen Raumluftverbund mit ausreichender
Ergiebigkeit.
Halten Sie die Öffnungen für die Zuluft
frei! Andernfalls ist die einwandfreie Funk-
tion des Produkts nicht gewährleistet.
7.
Schließen Sie das Produkt an den Zuluft-Abgas-An-
schluss an. (→ Seite 49)
Schachtanschluss für raumluftunabhängige Be-
triebsweise montieren
8.
Stecken Sie das Abgasrohr (3) auf den Übergangsbo-
gen.
9.
Kürzen Sie das Luftrohr (2) auf Länge. Trennen Sie da-
bei nicht das Ende mit der Arretiervorrichtung ab, da
die Zentrierung über die Arretiervorrichtung, die Mauer-
rosette und die Luftrohrschelle erfolgt.
10. Schieben Sie das Luftrohr über das Abgasrohr in den
Schacht, bis es bündig mit der Innenwand abschließt.
11. Befestigen Sie das Luftrohr mit Mörtel und lassen Sie
den Mörtel aushärten.
24
B
B
Schornsteinbelüftung
B
= 75 cm² (bei Ab-
min
gasleitungen DN 60),
125 cm² (bei Abgaslei-
tungen ≥ DN 80)
12. Montieren Sie die Mauerrosette (1).
13. Vergewissern Sie sich, dass bei raumluftunabhängigem
Betrieb der geschlossene Deckel auf dem Revisionsbo-
gen montiert ist.
14. Schließen Sie das Produkt an den Zuluft-Abgas-An-
schluss an. (→ Seite 49)
6.2.2

Flexible Abgasleitung

DN 80/DN 100montieren
Zur Montage der flexiblen Abgasleitung im Schacht wird zu-
nächst der Schachtdurchbruch hergestellt. Danach wird die
Auflageschiene mit dem Stützbogen montiert. Anschließend
wird die Leitung im Schacht montiert.
Vorsicht!
Beschädigungsgefahr durch niedrige
Temperaturen
Bei niedrigen Temperaturen und in ungeheiz-
ten Räumen nimmt die Flexibilität der Abgas-
leitung ab.
Transportieren Sie die Abgasleitung vor-
sichtig auf das Dach.
Überprüfen Sie vor der Montage alle Teile
auf Beschädigungen.
Vorsicht!
Beschädigungsgefahr durch unsach-
gemäße Montage!
Die Dichtungen können durch falsches Zu-
sammenstecken beschädigt werden.
Stecken Sie die Rohre immer mit einer
Drehbewegung zusammen.
Montageanleitung 0020257248_00
