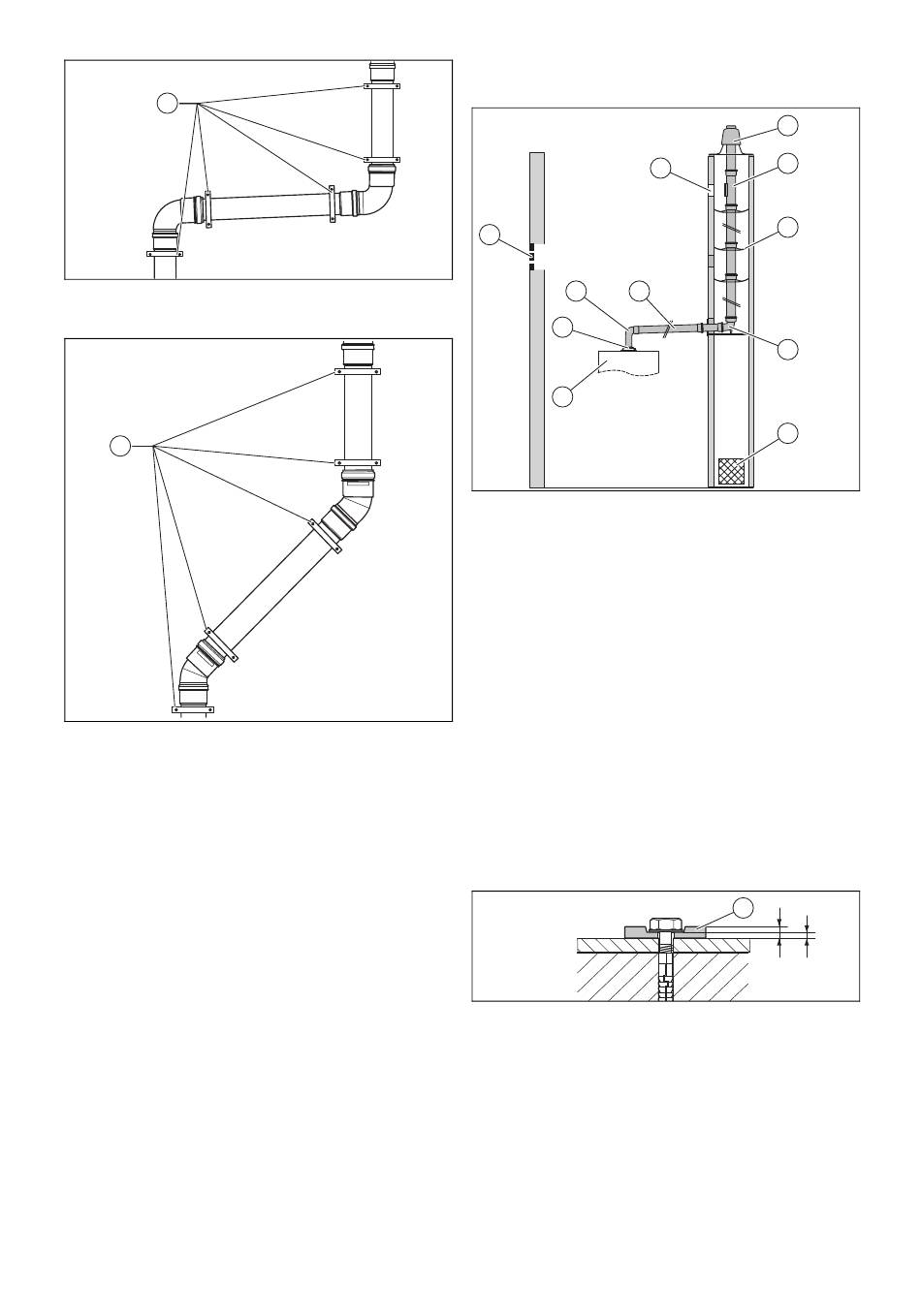

4. Montieren Sie nach jedem 87°-Bogen eine weitere
Schelle (1) an die Verlängerung.
1 1
5. Montieren Sie nach jedem 45°-Bogen eine weitere
Schelle (1) an die Verlängerung.
6. Stecken Sie zuletzt die Bögen oder die Revisions-T-
Stücke der Luftleitung und der Abgasleitung in die ent-
sprechenden Anschlüsse des Heizgeräts.
32

6.2.5.6 Schachtanschluss an starre Abgasleitung

DN 80 (PP) (Raumluftabhängiger Betrieb)
11
8 7
9
10
1 Schachtaufsatz
2 Verlängerung mit In-
spektionsöffnung
3 Inspektionsöffnung
Schacht
4 Abstandshalter
5 87°-Bogen mit Auflage-
schiene
1. Wechseln Sie ggf. das Anschlussstück für die Luft-Ab-
gas-Führung.
2. Montieren Sie die starre Abgasleitung. (→ Seite 23)
3. Montieren Sie den Schachtanschluss. (→ Seite 30)
4. Montieren Sie die waagerechte Abgasleitung, siehe
„Waagerechte Abgas- und Luftleitung montieren‟
(→ Seite 31).
6.3 Schachtaufsätze montieren
6.3.1 Montagehinweis für Schachtaufsätze aus
Kunststoff
▶
Befestigen Sie den Fuß des Schachtaufsatzes mit 4
Schrauben auf dem Mündungsrand.
▶
Um Materialdehnungen auszugleichen, verwenden Sie
unbedingt die 4 flexiblen Unterlegscheiben (1).
▶
Verpressen Sie die Unterlegscheiben um 50 % (h/2).
1
2
3
4
5
6
6 Lüftungsöffnung im
Schacht
7 gerade Verlängerungen
8 87°-Bogen
9 Produktanschluss
10 Produkt
11 Belüftung des Raumes
1
h h/2
