6 Montage
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Stehendes Kondensat kann die Dichtungen
der Abgasleitung beschädigen.
▶
Verlegen Sie das waagerechte Abgasrohr
mit einem Gefälle von 3° zum Produkt
hin, 3° entsprechen einem Gefälle von
ca. 50 mm pro Meter Rohrlänge.
▶
Beachten Sie dabei, dass die Luft-Abgas-
Führung in der Wandbohrung zentriert
sein muss.
▶
Legen Sie den Installationsort der Luft-Abgas-Führung
fest.
▶
Weisen Sie, bei Montage nahe einer Lichtquelle, den
Betreiber darauf hin, die Mündung regelmäßig zu reini-
gen. Durch starkes Aufkommen von Insektenflug kann es
sonst zu einer Verschmutzung der Mündung kommen.

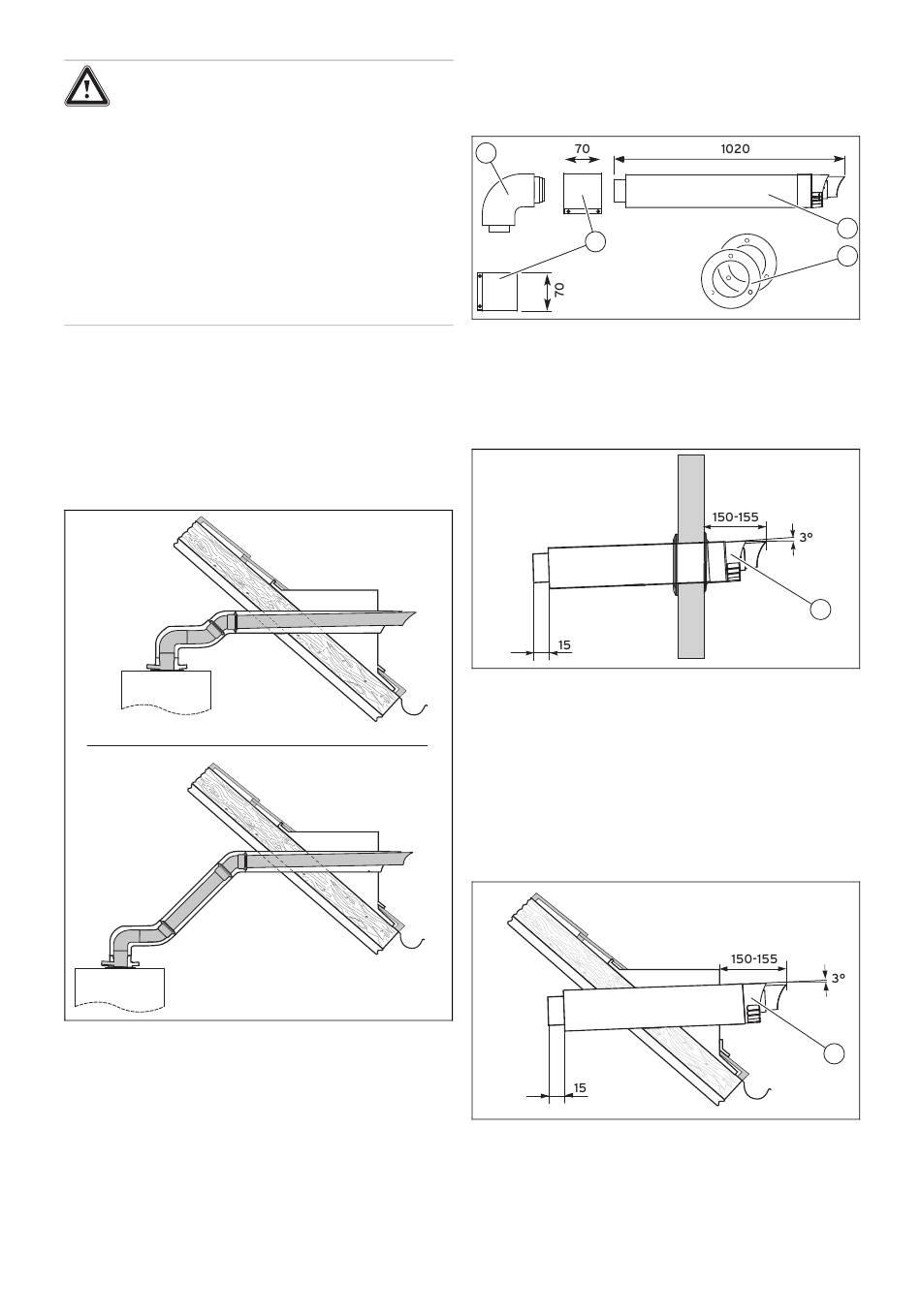

Montagebeispiel
Waagerechte Dachdurchführung
1
2
1 Direkte Installation
–
Mindestmaße der Dachgaube: Höhe x Breite: 300 mm x
300 mm
44
2 Entfernte Installation
6.6.2 Waagerechte Wand-/Dachdurchführung
⌀ 80/125 mm Art.-Nr. 303209 montieren

6.6.2.1 Lieferumfang

4
3
1 Waagerechte Wand-
/Dachdurchführung
2 Mauerrosette Ø 125
(2 x)
6.6.2.2 Wanddurchführung montieren
1. Bohren Sie ein Loch.
–
Durchmesser: 130 mm
2. Setzen Sie die Luft-Abgas-Führung (1) in die Wandöff-
nung ein.
3. Befestigen Sie die Luft-Abgas-Führung mit Mörtel und
lassen Sie den Mörtel aushärten.
4. Montieren Sie die Mauerrosette an der Wandinnenseite
und an der Wandaußenseite.
6.6.2.3 Dachdurchführung montieren
▶
Setzen Sie die Luft-Abgas-Führung (1) ohne Außenro-
sette in die Dachgaube ein.
3 70-mm-Schelle (2 x)
4 87°-Bogen
1
1
Montageanleitung 0020257248_00
