6.3.2 Schachtaufsatz aus Kunststoff (PP)
montieren
Vorsicht!
Beschädigungsgefahr durch Wärmedeh-
nung!
Durch Wärmeausdehnung der Abgasleitung
kann sich die Haube zeitweise um bis zu
2 cm anheben!
▶
Stellen Sie sicher, dass der notwendige
Freiraum über der Haube zur Verfügung
steht.
1
2
3

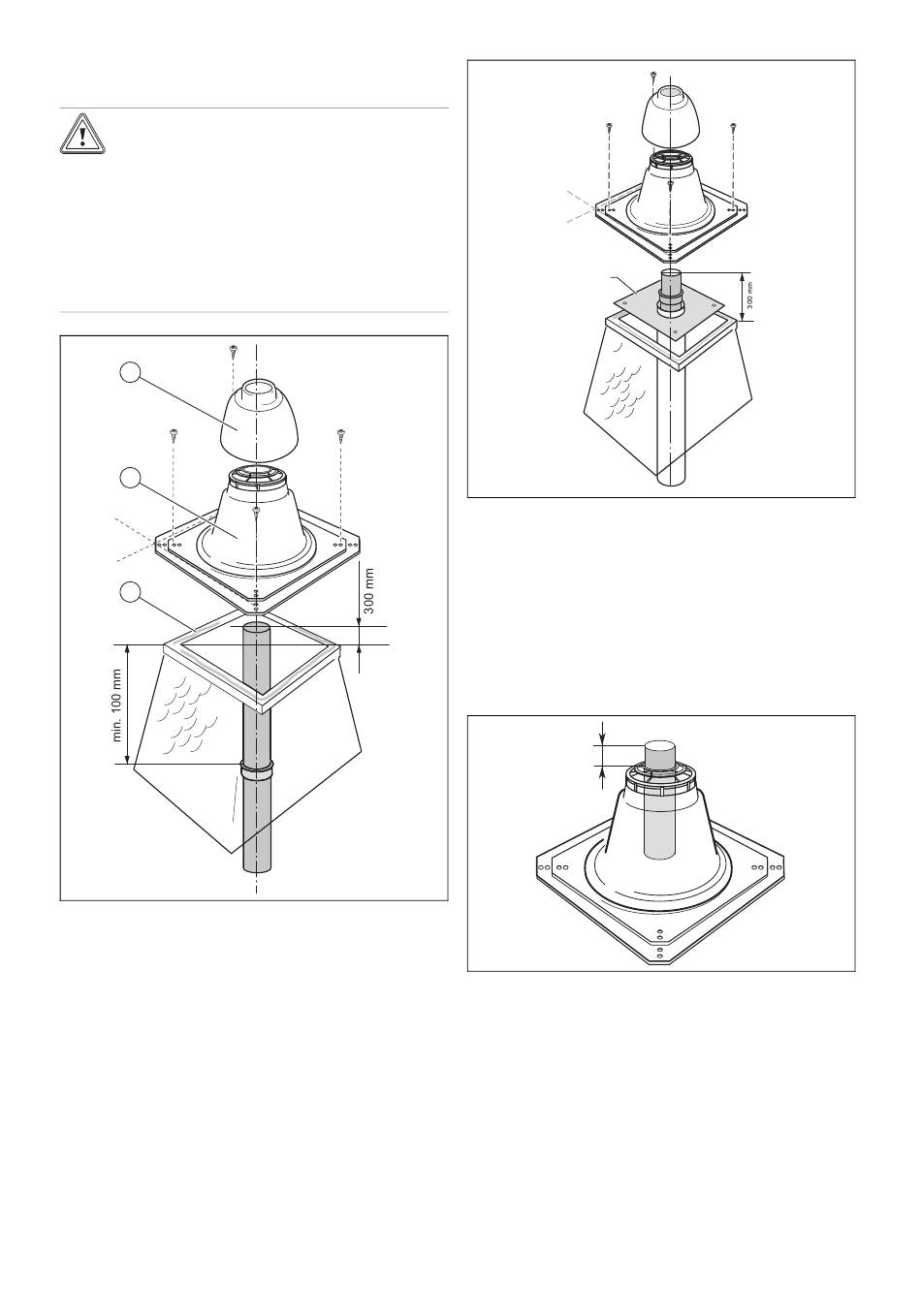

1 Haube
2 Fuß
1. Wenn das oberste Abgasrohr eingesteckt ist, dann ent-
fernen Sie die Muffe des Rohrs und kürzen Sie das
Rohr auf die erforderliche Länge.
–
An der Schachtmündung müssen 300 mm überste-
hen.
0020257248_00 Montageanleitung
3 Mündungsrand
4
2. Nur Konzentrische Abgasleitung: Montieren Sie die
Abdichtplatte (4) auf dem Mündungsrand.
3. Entgraten Sie das Abgasrohr.
4. Dichten Sie den Mündungsrand (3) des Schachts mit
Silikon ab.
5. Befestigen Sie den Fuß des Schachtaufsatzes, siehe
"Montagehinweis für Schachtaufsätze aus Kunststoff"
(→ Seite 32).
6. Bei Bedarf können Sie den Fuß des Schachtaufsatzes
mit einer Säge verkleinern.
60 mm
7. Kontrollieren Sie, ob über dem Fuß des Schachtaufsat-
zes 60 mm überstehen.
8. Klemmen Sie die Haube (1) des Schachtaufsatzes (2)
mit dem Einsteckende in das obere Ende der starren
Abgasleitung und drücken Sie sie fest ein.
Montage 6
